Занятие № 29

Тема раздела:	Оптические методы исследования и воздействие излучением оптического диапазона на биологические объекты. Элементы физики атомов и молекул
Тема занятия:	Оптическая микроскопия. Рефрактометрия. Эндоскопия
Цель занятия:	Изучить и знать законы геометрической оптики и на их основе рассмотреть принцип работы оптической системы глаза и оптических приборов: трехгранной призмы, линз, рефрактометра, волоконного гастроскопа.

Теоретические вопросы:

1. Геометрическая оптика. Законы геометрической оптики.

2. Ход лучей в трехгранной призме. Рефрактометрия и рефрактометры.

3. Явление полного внутреннего отражения света. Волоконная оптика и ее применение в медицине.

4. Линзы. Аберрация линз.

5. Оптическая система глаза. Недостатки оптической системы глаза.

6. Оптическая микроскопия. Ход лучей в микроскопе.

7. Увеличение и предел разрешения оптических микроскопов. Формула Аббе.

8. Специальные приемы оптической микроскопии.

Литература

1. Антонов В.Ф. и др. Биофизика. –М.: Владос, -2000.

2. Ремизов А. Н. и др. Медицинская и биологическая физика. –М.: Дрофа, -2003.

3. Ремизов А. Н. и др. Медицинская и биологическая физика. –М.: Высшая школа, -1996.

4. Губанов Н.И., Утепбергенов А.А. - Медицинская биофизика, -М.: Медицина, 1978.

5. Владимиров Ю. А. и др. Биофизика. –М.: Медицина, 1983.

6. Конспект лекций.

Самостоятельно решить задачи:

№№ 5.62, 5.63, 5.64, 5.65

(А.Н.Ремизов и др. Сборник задач по медицинской и биологической физике. –М.: Высшая школа, -1987)

Практически выполнить:

Лабораторная работа:	Определение увеличения микроскопа и его разрешающей способности
Цель работы:	Определить увеличение микроскопа и величину его разрешающей способности.
Оборудование и принадлежности	биологический микроскоп, фотонасадка с матовым стеклом, микрообъект, миллиметровая линейка

Краткие сведения по теории:

Микроскоп – оптический прибор, предназначенный для получения увеличенных изображений малых объектов, невидимых невооруженным глазом. Нормальный глаз человека на расстоянии наилучшего зрения (25 см) может различить мелкую структуру, состоящую из линий или точек, при условии, что они находятся на расстоянии друг от друга не меньше 0,07 мм. Размеры же бактерий, органических клеток, мелких кристаллов значительно меньше этой величины. Для обнаружения и изучения таких объектов используются различные типы микроскопов.

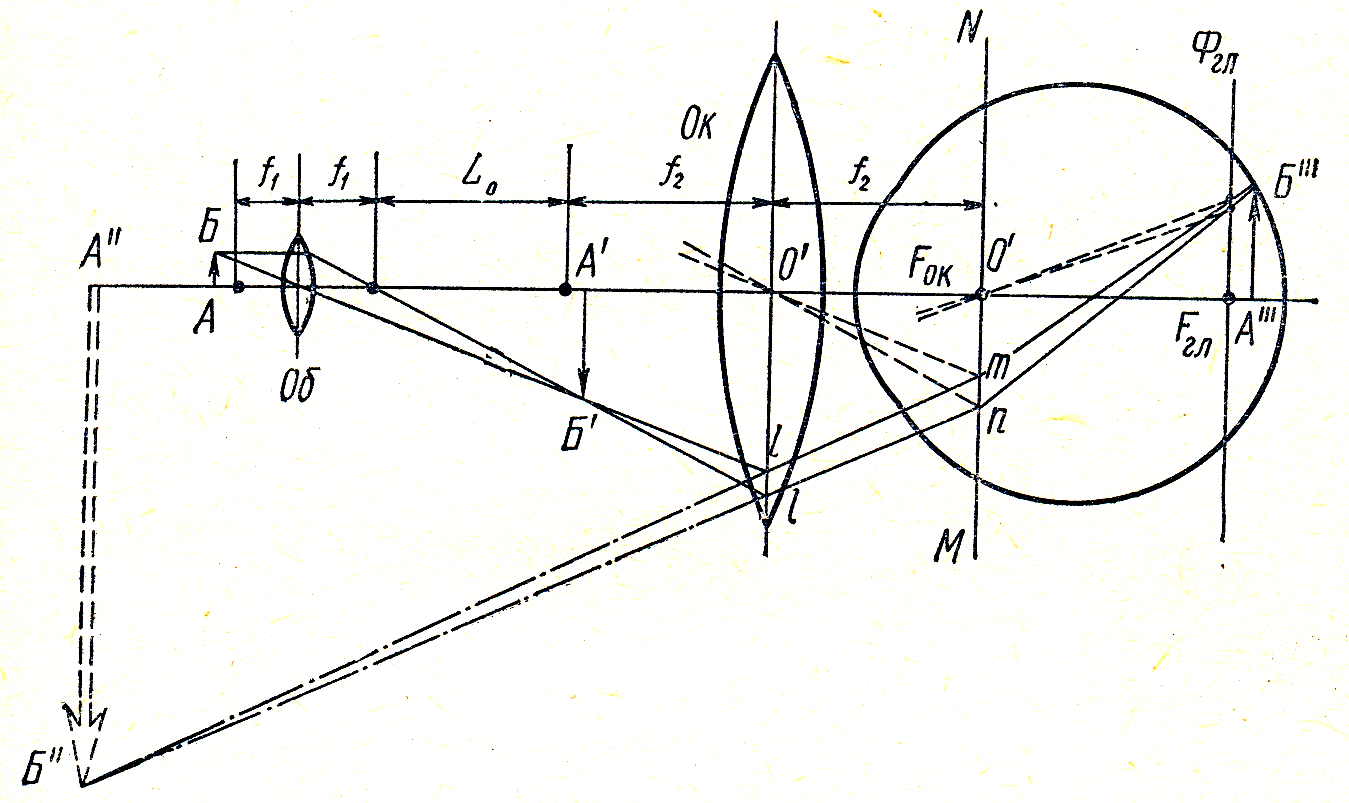

Оптическая схема микроскопа состоит из двух частей: объектива (ОБ) и окуляра (ОК) см. рис 29.1.

Рис 29.1

Предмет АБ помещается несколько дальше переднего главного фокуса объектива. При этом плоскость промежуточного изображения А’Б’ находится за двойным фокусным расстоянием объектива. Окуляр располагается так, чтобы эта плоскость находилась несколько ближе к линзе, чем её передний фокус. Ход лучей через объектив и окуляр строим по общим правилам.

Если увеличение микроскопа К_М=К_ОБ∙К_ОК ,

, ,

где L₀ – оптическая длина тубуса, S=25 см – расстояние наилучшего зрения, тогда .

Из-за дифракции света на мельчайших деталях предмета наименьшее возможное расстояние между точками предмета, изображение которых можно видеть раздельно (предел разрешения), имеет ограничение. Поэтому, например, в оптическом микроскопе невозможно видеть фильтрующиеся вирусы, отдельные белковые молекулы.

Как показал Аббе, предел разрешения микроскопа Z численно равен , где  – длина волны, n – показатель преломления среды между предметом и объективом, u – апертурный угол, т.е. угол, образованный крайними лучами, попадающими в объектив. Произведение называют числовой апертурой.
