Описание установки

На столе собрана электрическая схема, позволяющая подключить с помощью ключа к входу универсального вольтметра В7-16, используемого в режиме измерения сопротивления, термистор или реостатный датчик. Термистор, расположенный в цилиндрическом металлическом корпусе, помещен вместе с ртутным термометром в калориметрический сосуд с водой. Вода в сосуде нагревается с помощью электрической плитки.

Порядок выполнения лабораторной работы

1.

Определение зависимости сопротивления термистора от температуры R=f (t0C), расчет температурного коэффициента сопротивления – ТКС;

а)

установить ключ в положение, соответствующее подключению к входу вольтметра термистора.

б)

переключатель рода работы на лицевой панели вольтметра В7-16 установить в положение «R»(измерение сопротивления), а переключатель «пределов шкалы» в положение, обеспечивающее необходимую точность измерений, например, 100 кОм или 10 кОм;

в)

включить электрическую плитку в сеть и при нагреве воды через каждые 50С в пределах (20-60)0С, записать измеренные значения сопротивлений термистора;

г)

данные занести в таблицу:

t0C

R (кОм)

д)

рассчитать температурный коэффициент сопротивления ТКС

=

где R=R(30°C), R=R (35°C) - R (25°C), t=35°C - 25°C =10°C

расчет ТКС провести по графику; единица измерения ТКС - (1/°C);

е)

построить графическую зависимость R=f(t°C), представляющую собой функцию преобразования термисторного датчика.

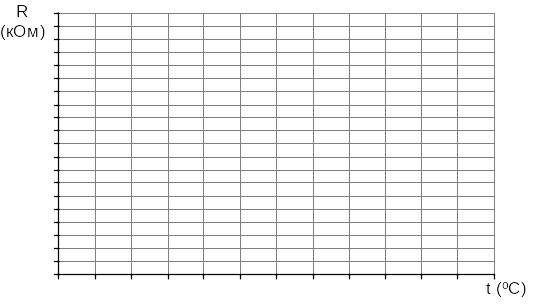

Зависимость сопротивления термистора от температуры

2.

Исследование характеристик реостатного датчика перемещения.

а)

ключ перевести в положение, соответствующее подключению к входу вольтметра реостатного датчика;

б)

изменяем входную величину реостатного датчика - перемещение L (см) движка в пределах (0 - 20) см, через каждые 4 см;

в)

по индикатору вольтметра контролируем значения сопротивления R реостата при различных положениях его движка (переключатель пределов шкалы вольтметра должен находиться в положении 10 кОм или 1 кОм);

г)

данные занести в таблицу:

L (см)

R (кОм)

д)

построить графическую зависимость R = f (L), представляющую функцию преобразования реостатного датчика.

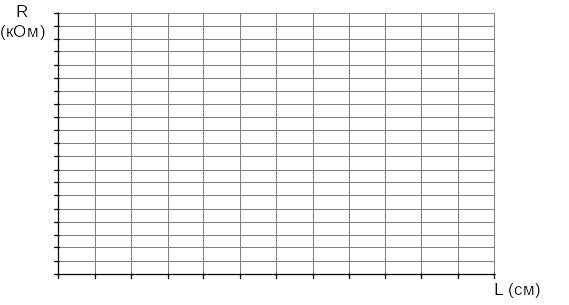

Зависимость сопротивления реостатного датчика от перемещения движка

е)

рассчитать чувствительность

=

реостатного датчика по таблице, для чего нужно взять два значения L1, L2 и соответствующие им значения R1, R2, тогда

L = L2 - L1, R = R2 - R1  K  = Ом/см.

Вывод:

Дата

(дд.мм.гг)

Преподаватель

Отметка о зачете лабораторной работы

Подпись преподавателя
