Занятие № 25

Тема раздела:	Электрические и магнитные явления в организме, электрические воздействия и методы исследования
Тема занятия:	Физические основы методов высокочастотной терапии и электрохирургии
Цель занятия:	Ознакомиться с принципами работы и основными характеристиками аппаратов, применяемых в высокочастотной физиотерапии и электрохирургии.

Теоретические вопросы:

1. Генератор гармонических колебаний.

2. Принципиальная схема аппарата УВЧ-терапии. Терапевтический контур.

3. Воздействие на биообъекты переменным электрическим полем.

4. Воздействие на биообъекты переменным магнитным полем.

5. Воздействие на биообъекты электромагнитными волнами.

6. Диатермия, дарсонвализация, диатермокоагуляция, диатермотомия.

Литература

1. Антонов В.Ф. и др. Биофизика. –М.: Владос, -2000.

2. Ремизов А. Н. и др. Медицинская и биологическая физика. –М.: Дрофа, -2003.

3. Ремизов А. Н. и др. Медицинская и биологическая физика. –М.: Высшая школа, -1996.

4. Губанов Н.И., Утепбергенов А.А. - Медицинская биофизика, -М.: Медицина, 1978.

5. Владимиров Ю. А. и др. Биофизика. –М.: Медицина, 1983.

6. Конспект лекций.

Самостоятельно решить задачи:

-

(А.Н.Ремизов и др. Сборник задач по медицинской и биологической физике. –М.: Высшая школа, -1987)

Практически выполнить:

Лабораторная работа:	Исследование напряженности поля и нагревание вещества полем аппарат УВЧ-терапии
Цель работы:	Исследовать пространственное распределение поля аппарата УВЧ-терапии. Исследовать нагревание токами аппарата УВЧ электролита и диэлектрика.
Оборудование и принадлежности:	аппарат типа УВЧ-30; индикатор УВЧ поля; два термометра, проградуированные от 0 до 50° с ценой деления 0,1°; секундомер; два стеклянных сосуда; трансформаторное масло (диэлектрик); физиологический раствор (электролит).

Описание установки:

Для исследования нагревания различных веществ в электрическом и магнитном поле УВЧ в качестве диэлектрика берут трансформаторное масло и в качестве электролита — физиологический раствор, их удельная теплоемкость считается одинаковой.

Порядок выполнения лабораторной работы

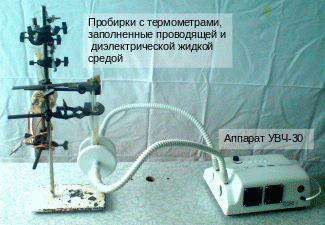

1. Исследование нагревания УВЧ электрическим полем электролита и диэлектрика. Между плоскими электродами терапевтического контура аппарата УВЧ помещают две одинаковых стеклянных пробирки с одинаковыми объемами физиологического раствора и трансформаторного масла. В каждый из сосудов помещают одинаковые термометры.

Включив аппарат, прогреваем 2-3 минуты, устанавливаем максимальную мощность 30 Вт, вращением ручки «настройка» терапевтический контур настраиваем в резонанс по наиболее яркому свечению индикаторной лампочки и максимальному отклонению стрелочного прибора (индикатор настройки - на лицевой панели). Отметив начальную температуру жидкостей, пускают в ход секундомер и следят за возрастанием температуры, которую отмечают через равные промежутки времени, например, 5 мин. При повышении температуры в каком-нибудь сосуде на 2-5° аппарат выключают. Результаты опыта заносят в таблицу. Строят график зависимости температуры диэлектрика t₁, и электролита t₂ от времени их пребывания в электрическом поле аппарата УВЧ, откладывая по оси абсцисс время t, а по оси ординат — температуру диэлектрика и электролита.

Номер измерения	t (мин)	t1, 0C (диэлектрик)	t2, 0C (электролит)

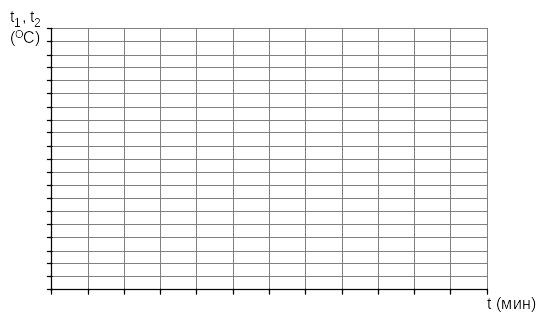

Зависимость температуры нагревания диэлектрика t1 и электролита t2 от времени t при воздействии магнитным полем.

2. Исследование нагревания УВЧ магнитным полем электролита и диэлектрика. Выключив аппарат УВЧ, отключают два провода дисковых электродов и подключают два провода индуктора к выходу аппарата УВЧ терапии. В торце индуктора аппарата УВЧ помещают две одинаковых стеклянных пробирки с одинаковыми объемами физиологического раствора и трансформаторного масла. Далее повторяем пункт 1а. Данные заносим в таблицу и строим график зависимости температуры диэлектрика t₁ и электролита t₂ от времени их пребывания t в магнитном поле аппарата УВЧ

Номер измерения	t (мин)	t1, 0C (диэлектрик)	t2, 0C (электролит)

Зависимость температуры нагревания диэлектрика t1 и электролита t2 от времени t при воздействии магнитным полем.

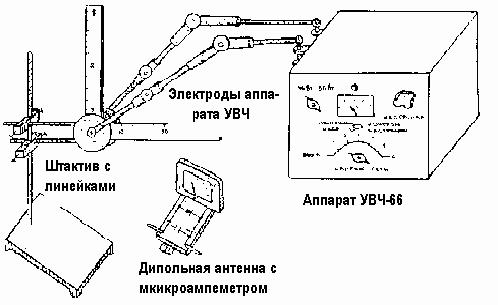

3. Исследование пространственного распределения электрического поля аппарата УВЧ. Располагают диски параллельно на расстоянии 20 см друг от друга. Дипольную антенну с микроамперметром можно перемещать горизонтально и вертикально по линейкам, закрепленным в зажиме лабораторного штатива. Измерения начинают от центральной части электродов аппарата. По вертикальной оси измерения производят вверх от центра. По горизонтальной оси — только в одну сторону от центра (от аппарата, измерения в сторону аппарата искажаются полем подводящих проводов). Помещая диполь в разные точки поля, фиксируют координаты и соответствующие значения силы тока I_х и I_у микроамперметра.

Данные опыта заносят в таблицу и строят графики распределения поля по осям х и у.

Х (см)
Iх (мкА)
У (см)
Iу(мкА)

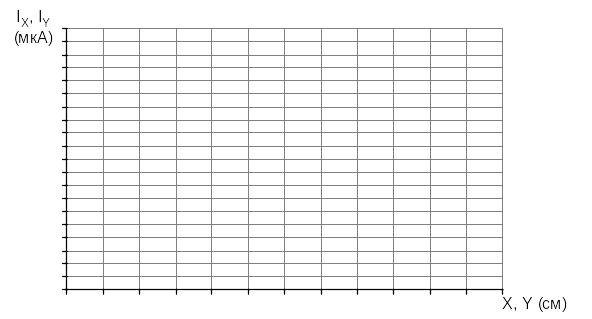

Зависимость силы тока индикатора поля от координат X, Y

Вывод:

Дата (дд.мм.гг)	Преподаватель	Отметка о зачете лабораторной работы	Подпись преподавателя
