Занятие № 24

Тема раздела:	Электрические и магнитные явления в организме, электрические воздействия и методы исследования
Тема занятия:	Физические основы импульсной электротерапии
Цель занятия:	Ознакомиться с параметрами электрических импульсов, способами их получения и применением низкочастотной физиотерапевтической электронной аппаратуры.

Теоретические вопросы:

1. Электрический импульс, импульсный ток и их физические характеристики.

2. Электровозбудимость тканей. Реобаза. Хронаксия. Уравнение Вейса-Лапика, закон Дюбуа-Реймона.

3. Генераторы импульсных (релаксационных) колебаний и их практическое применение.

4. Электронный осциллограф.

5. Дифференцирующая цепь.

6. Интегрирующая цепь.

7. Электронные стимуляторы. Низкочастотная физиотерапевтическая электронная аппаратура.

Литература

1. Антонов В.Ф. и др. Биофизика. –М.: Владос, -2000.

2. Ремизов А. Н. и др. Медицинская и биологическая физика. –М.: Дрофа, -2003.

3. Ремизов А. Н. и др. Медицинская и биологическая физика. –М.: Высшая школа, -1996.

4. Губанов Н.И., Утепбергенов А.А. - Медицинская биофизика, -М.: Медицина, 1978.

5. Владимиров Ю. А. и др. Биофизика. –М.: Медицина, 1983.

6. Конспект лекций.

 Самостоятельно решить задачи:

(А.Н.Ремизов и др. Сборник задач по медицинской и биологической физике. –М.: Высшая школа, -1987)

Практически выполнить:

Лабораторная работа:	Изучение работы мультивибратора, дифференцирующей и интегрирующей цепей
Цель работы:	Рассмотреть физические принципы функционирования низкочастотной физиотерапевтической электронной аппаратуры. Ознакомиться с техническими характеристиками и областью применения некоторых аппаратов низкочастотной физиотерапии.

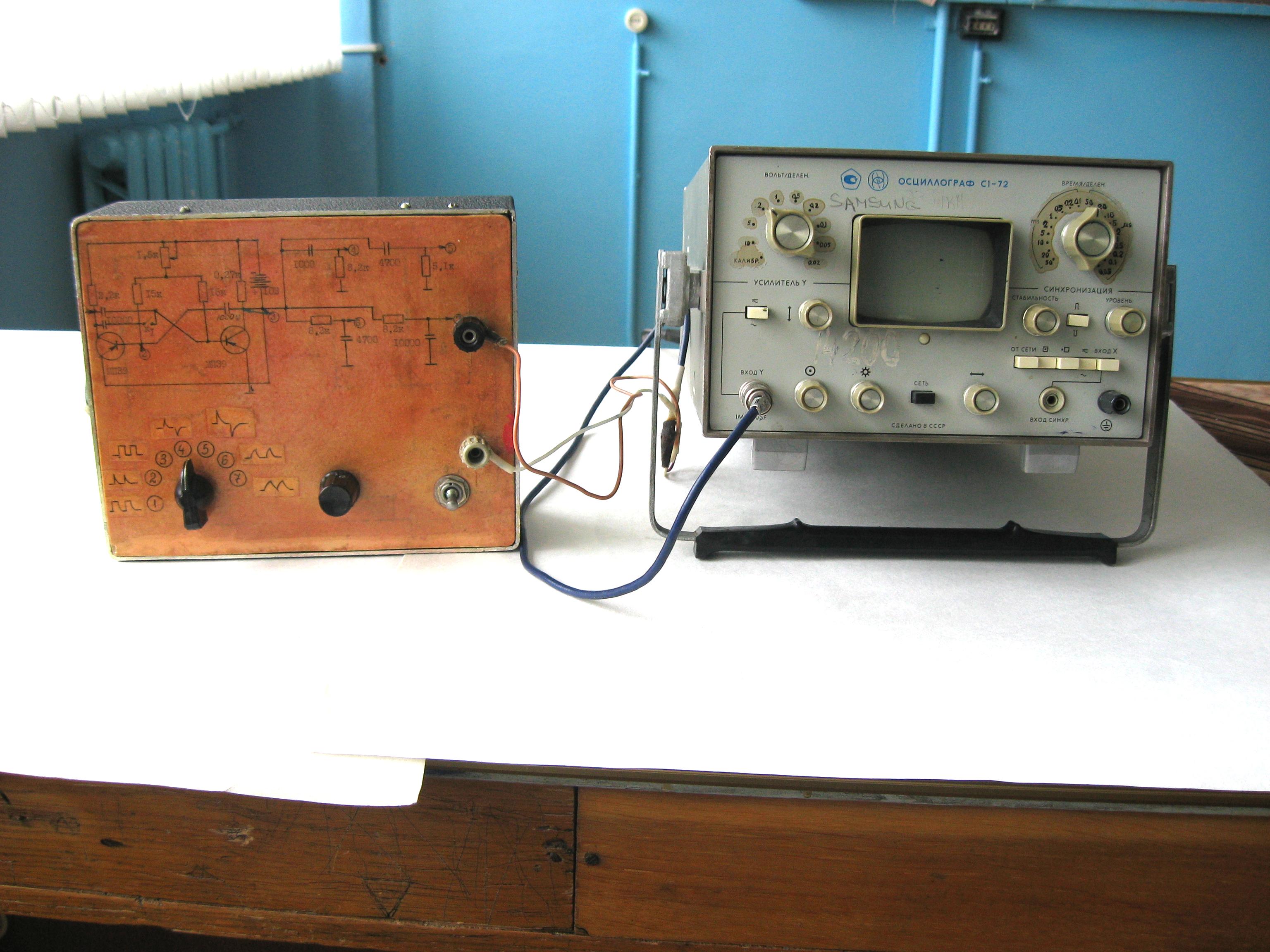

Оборудование и принадлежности:	Мультивибратор на транзисторах, две дифференцирующие, две интегрирующие цепи, осциллограф С1-72.

Описание установки:

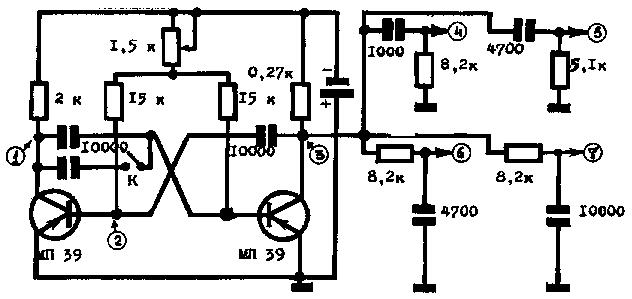

Принципиальная схема транзисторного мультивибратора двух дифференцирующих и двух интегрирующих цепей представлена на лицевой панели корпуса мультивибратора. (Номиналы сопротивлений приведены в килоОмах (К), емкости конденсаторов в пикофарадах (пФ)). На лицевой панели находится ручка переключателя (П) сигналов, поступающих на вход осциллографа С1-72, например, в положении 1, сигнал поступает на вход осциллографа с точки 1 (см.схему). Здесь же находится ручка потенциометра (1,5 к), с помощью которой регулируется частота мультивибратора в небольших пределах (вращением этой ручки добиваются остановки движущегося изображения сигнала на экране осциллографа). Ключ К используется для изменения емкости в левом плече мультивибратора, т.е. при разомкнутом ключе емкость 10000 пФ, при замкнутом в два раза больше - 20000 пФ. Для мультивибратора используются точки контроля 1,2.,3, для дифференцирующих цепей - 4,5, для интегрирующих цепей - 6,7. Как видно из схемы, выходной сигнал мультивибратора (точка 3), в виде импульсов прямоугольной формы является входным для дифференцирующих и интегрирующих цепей).
