Содержание работы

1.

Определение частотной зависимости импеданса ткани.

А.

Включить генератор низкочастотный Г3-102 (тумблер «Сеть»).

Исходное состояние его элементов управления:

Кнопка «пределы шкалы V» в положение «3», т.е. 3 В.

Ручкой «Рег. вых» по встроенному вольтметру устанавливаем выходное напряжение генератора 2 В.

Переключатель «Множитель частоты» в положение «1» .

Проследить, чтобы электроды не замыкались между собой.

Б.

Включить милливольтметр В3-38 (тумблер «Сеть»). Переключатель пределов измерения тока установить в положение «1 мВ», что соответствует «1 мА».

Внимание! Милливольтметр В3-38 вместе с шунтом 1 Ом, подсоединенным к его входу, выполняет функцию миллиамперметра. Поэтому при снятии показаний вместо мВ (милливольт) нужно брать мА (миллиамперы). В дальнейшем под милливольметром понимаем миллиамперметр.

В.

Смочить марлевые прокладки обеих электродов физиологическим раствором.

Г.

Установить ручкой «частота Гц» значение частоты в 100 Гц.

 (Гц)

Lg 

I (мА)

Z(кОм)

Д.

Наложить на электроды пальцы одной руки, не изменяя в дальнейшем положение пальцев, чтобы не изменялась площадь соприкосновения электрода с биологической тканью.

Е.

Снять показания с микроамперметра.

Ж.

Произвести аналогично измерения при фиксированных частотах (100, 320, 1000, 3200, 10000, 32000, 100000 Гц).

З.

Данные занести в таблицу.

И.

Вычислить импеданс Z, используя закон Ома и, учитывая, что U = 2 B.

К.

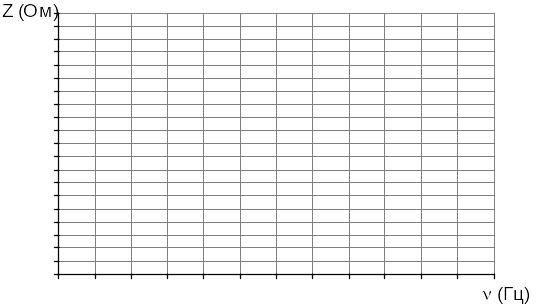

Построить графическую зависимость импеданса от частоты

Z=f ().

Зависимость импеданса биоткани от частоты тока

Л.

Методом экстраполяции по данному графику для    определяем значение RТ (омическое сопротивление ткани). =

Отношение омического сопротивления RТ к полному сопротивлению (импедансу) Z характеризует угол сдвига фазы  между током, протекающим через ткань, и приложенным к ней напряжением . В данной работе угол сдвига фазы φ1 и φ2 определяют для частот 100 и 1000 Гц.

φ 1=

φ2=

М.

Нарисуйте электрическую схему измерения сопротивления ткани переменному току.

Н.

Сделйте вывод о частотной зависимости импеданса биоткани и угле сдвига фазы между током и напряжением.

Вывод:

Дата

(дд.мм.гг)

Преподаватель

Отметка о зачете лабораторной работы

Подпись преподавателя
