II. Практическая часть
Исходное состояние – включен ПК, загружена операционная система Windows XP и имеется доступ к ресурсам локальной компьютерной сети (для получения доступа в сеть необходимо при загрузке Windows XP ввести имя пользователя Worker и парольWork).
С помощью созданного на Рабочем столе ярлыка загрузить пакет Mathcad.

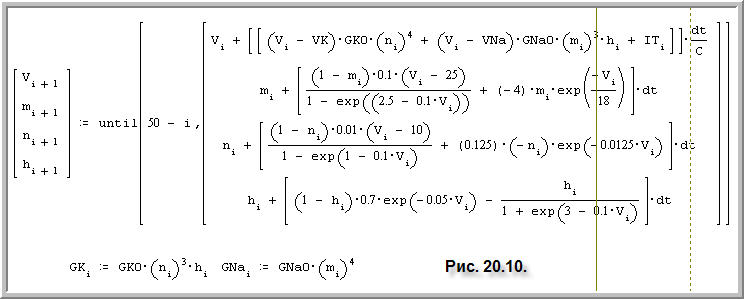

Через команду “Файл” из меню команд загрузить файл c:\Мои документы\stud\ModelXX.mcd, содержащий модель ХХ, реализованную в среде пакета Mathcad.

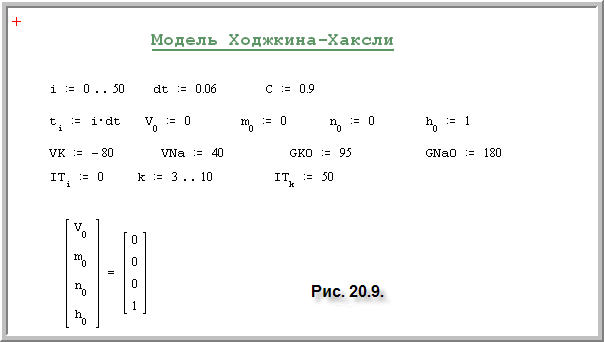

В качестве исходных данных ввести следующие значения:
VK:=-80
VNa:=40
GKO:=95
GnaO:=180
C:=0.9
i:=0..50
dt:=0.06
Проанализировать полученные графики, отражающие изменение потенциала на клеточной мембране, натриевой, калиевой проницаемости, проводимости мембраны с течением времени. Зарисовать в отчет по лабораторной работе графики (см. раздел «Отчет по лабораторной работе»), отражающие изменение во времени потенциала на клеточной мембране, натриевой, калиевой проницаемости, проводимости мембраны.
Закрыть окно с рабочим документом (файлом ModelXX.mcd), выбрав при закрытии (в обязательном порядке) «не сохранять изменения».
Закрыть Windows- приложение (пакет Mathcad).
Удалить ярлык, указывающий на Mathcad, очистив затем «Корзину».
Выключить ПК (если дана на то команда преподавателя) в соответствии с приведенной ниже инструкцией.
Завершение работы с Windows XP
Закрыть все активные задания.
Щелкнуть левой клавишей мышки по кнопке Пуск – в появившемся меню выбрать команду Завершение работы и ее опцию Выключить компьютер, дождаться, пока на экране дисплея не появится надпись, сообщающая о том, что теперь можно выключить источник питания и нажать кнопку отключения питания.
Отчет по лабораторной работе «Компьютерное моделирование электрогенеза в клетках»
Выводы
|
Дата (дд.мм.гг) |
Преподаватель |
Отметка о зачете лабораторной работы |
Подпись преподавателя |
|
|
|
|
ЗАНЯТИЕ № 21
Тема раздела: |
Электрические и магнитные явления в организме, электрические воздействия и методы исследования |
Тема занятия: |
Внешние электрические поля тканей и органов |
Цель занятия: |
Ознакомиться с физическими основами теории электрического поля органов, знать теоретические основы регистрации биопотенциалов сердца Эйтховена, получить практические навыки регистрации электрокардиограмм. |
Теоретические вопросы:
Электрическое поле и его характеристики.
Электрический диполь. Поле диполя. Диполь в электрическом поле.
Понятие о мультиполе. Волокно миокарда как диполь.
Дипольный эквивалентный электрический генератор сердца.
Физические основы электрокардиографии и векторкардиографии. Теория Эйнтховена.
Аппараты для электрокардиографии.
