Теоретичні відомості
Система моделювання Electronics Workbench призначена для моделювання і аналізу цифро-аналогових, цифрових та електричних схем.
У Electronics Workbench дозволяє проводити аналіз цифро-аналогових і цифрових схем різного ступеня складності. Програма також дозволяє досліджувати перехідні процеси при дії на схеми вхідних сигналів різної форми. Наявні в програмі бібліотеки включають великий набір широко поширених електронних компонентів. Є можливість підключення і створення нових бібліотек компонентів.
Широкий набір приладів дозволяє проводити вимірювання різних величин, задавати вхідні дії, будувати графіки. Всі прилади зображуються у вигляді, максимально наближеному до реального, тому працювати з ними просто і зручно. Результати моделювання можна вивести на принтер або імпортувати в текстовий або графічний редактор для їх подальшої обробки. Шляхом налаштування приладів можна задавати необхідний режим роботи.
У бібліотеці компонентів Electronics Workbench входять пасивні елементи, транзистори, керовані джерела, керуючі ключі, гібридні елементи, індикатори, логічні елементи, тригерні пристрої, цифрові і аналогові елементи, спеціальні комбінаційні і послідовні схеми. Активні елементи можуть бути представлені моделями як ідеальних, так і реальних елементів. Можливо також створення власних моделей елементів і додавання їх в бібліотеки елементів. Використовуються прилади для проведення вимірювань: функціональний генератор, генератор слів, логічний аналізатор і логічний перетворювач.
Панель компонентів складається з піктограм полів компонентів, поле компонентів – з умовних зображень компонентів. У бібліотеки елементів програми Electronics Workbench входять аналогові, цифрові і цифро-аналогові компоненти. Всі компоненти умовно поділяються на наступні групи: базові компоненти; джерела; лінійні компоненти; ключі; нелінійні компоненти; індикатори; логічні компоненти; вузли комбінаційного типу; вузли послідовного типу; гібридні компоненти. Застосуванням Electronics Workbench є засіб програмної розробки і імітації електричних ланцюгів.
Electronics Workbench дозволяє будувати схеми різного ступеня складності за допомогою наступних операцій:
вибір елементів і приладів з бібліотек;
переміщення елементів і схем в будь-яке місце робочого поля;
поворот елементів і груп елементів на кути, кратні 90°;
копіювання, вставка або видалення елементів, груп елементів, фрагментів схем і цілих схем;
зміна кольору провідників;
виділення кольором контурів схем для зручнішого сприйняття;
одночасне підключення декількох вимірювальних приладів і спостереження їх результатів на екрані монітора;
привласнення елементу умовного позначення;
зміна параметрів елементів в широкому діапазоні.

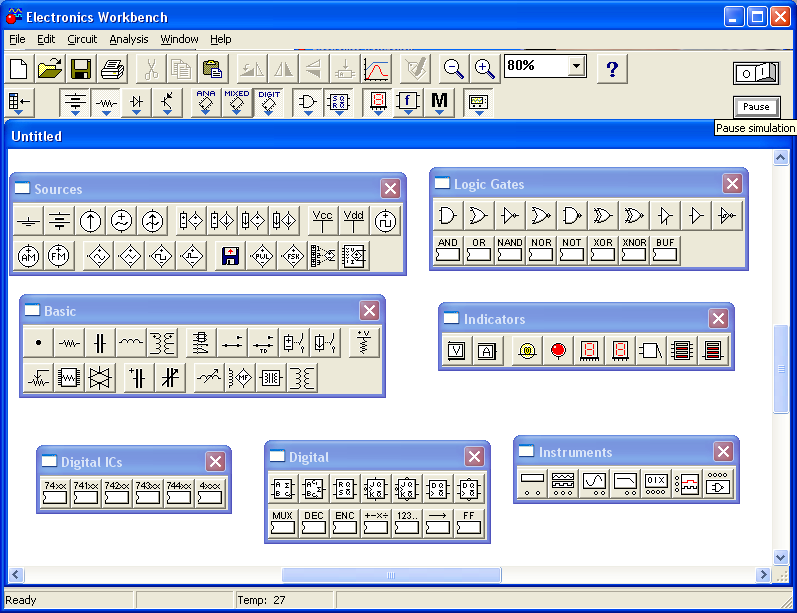

Рис. *. Інтерфейс користувача Electronics Workbench
Інтерфейс користувача складається із рядка меню, панелі інструментів і робочої області. Рядок меню складається з наступних меню: меню роботи з файлами (File), меню редагування (Edit), меню роботи з ланцюгами (Circut), меню аналізу схем (Analysis), меню роботи з вікнами (Window), меню роботи з файлами довідок (Help).
Панель інструментів складається з “швидких кнопок”, що мають аналоги в меню, кнопок запуску і припинення схем, набору радіоелектронних аналогових і цифрових деталей, індикаторів, елементів управління і інструментів.
Після запуску середовища моделювання Electronics Workbench на екрані з'являється зображення монтажного столу і ознайомитися з його вмістом:
– робоче поле – велика центральна частина екрану, на якій розміщуються компоненти схеми і вимірювальні прилади;
– панелі інструментів, що включає наступні розділи: Sources, Basic, Diodes, Transistors, Analog Ics, Mixed Ics, Digital Ics, Logic Gates, Digital, Indicators, Controls, Miscellaneous, Instrument, а також панель інструментів Favorites, що настроюється;
– клавіші включення
живлення
і паузи
розташовані в правому
верхньому кутку екрану, за допомогою
яких запускається або тимчасово
припиняється процес моделювання. Для
зупинки процесу моделювання або
припинення паузи необхідно повторно
натиснути відповідну клавішу.
Для додавання в панель, що настроюється Favorites, необхідного елементу треба клацнути по його зображенню на відповідній панелі правою кнопкою миші і вибрати в контекстному меню, що з'явилося, команду Add to Favorites. Щоб прибрати елемент з панелі Favorites, необхідно клацнути по його зображенню на панелі Favorites правою кнопкою миші і вибрати в контекстному меню, що з'явилося, команду Remove From Favorites.
Головне меню складається із таких розділів:
File – організація роботи з файлами (відкриття, створення, роздрук файлів і тому подібне);
Edit – опції розділу дозволяють вирізувати і копіювати, виділений фрагмент схеми переміщати елементи або блоки схеми. Опція Copy as Bitmap дозволяє копіювати виділений фрагмент схеми в буфер обміну, звідки його можна вставити в інше застосування, наприклад в Word, при складанні звіту про лабораторну роботу;
Circuit – розділ, що дозволяє обертати, змінювати властивості, наближати і віддаляти елементи схеми. Крім того можливо налаштоввувати візуальні параметри схеми (розташування і орієнтація елементів схеми, настройка кольорів і шрифту, пошук і інші стандартні функції);
Analysis – розділ дозволяє запускати, припиняти і завершувати аналіз схеми, а також встановлювати різні опції аналізу;
Window – розділ призначений для екранних налаштувань при роботі з документами;
Help – розділ служить для доступу до довідкової системи Electronics Workbench.
