5 Устройство синхронизации и запуска развертки

Устройство синхронизации и запуска развертки преобразует различные по форме и амплитуде сигналы в стандартные импульсы и позволяет выбрать момент времени для запуска развертки, который соответствует определенному уровню исследуемого сигнала. Вход устройства может быть открытым и закрытым. В большинстве случаев достаточен запуск по переменному току. Но при исследовании сигналов, статистически распределенных во времени, необходимо пользоваться открытым входом. В противном случае в результате изменения постоянной составляющей, обусловленного присутствием разделительных емкостей, менялся бы уровень напряжения сигнала, определяющий момент запуска развертки, что привело бы к размытости изображения на экране ЭЛО.

Устройство синхронизации состоит из следующих узлов:

- переключатель входа, при помощи которого выбирается запускающий сигнал;

- повторитель, обеспечивающий хорошее согласование, имеет в своем составе средства защиты от перегрузки канала и достаточно высокое входное сопротивление;

- переключатель полярности запускающего сигнала с усилением, при помощи которого можно выбрать момент запуска развертки во время возрастающей или спадающей части сигнала и при помощи которого запускающий сигнал достигает необходимого уровня;

- триггер Шмитта для выбора уровня напряжения запускающего сигнала, определяющего момент запуска развертки;

- формирователь коротких импульсов запуска и синхронизации с постоянными крутизной фронта и амплитудой, независящими от параметров входного сигнала [3].

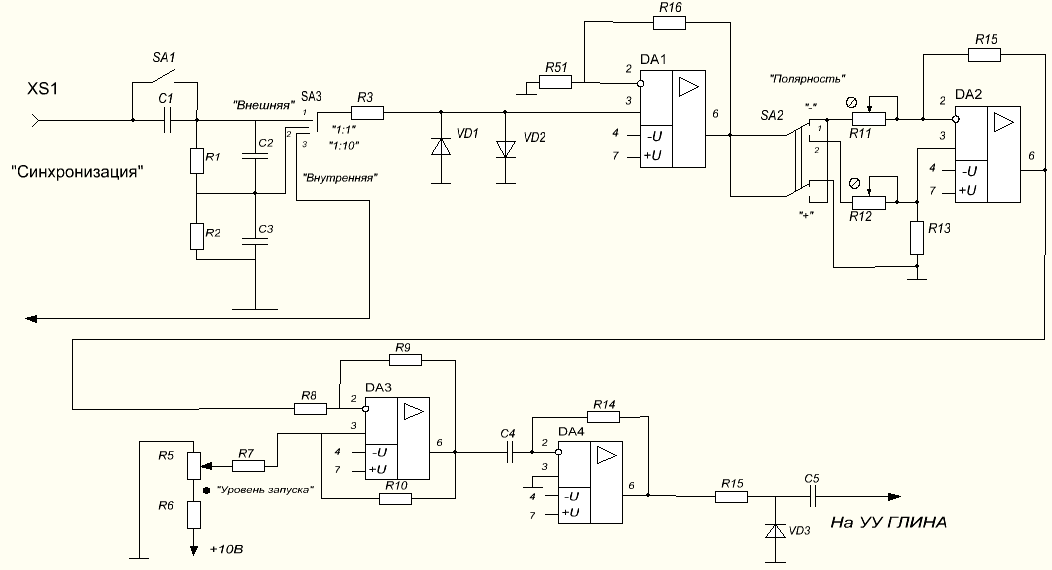

Рисунок 5 - Принципиальная схема устройства синхронизации и запуска развертки

Входной сигнал поступает или на разъем внешняя синхронизация, или с канала «Y» ЭЛО (внутренняя синхронизация). Переключатель S1 служит для переключения режима работы (с открытым или закрытым входом). С помощью S2 в режиме внешней синхронизации входной сигнал может быть ослаблен с помощью компенсированного делителя R1, R2, C3, C2.

Для обеспечения высокого входного сопротивления канала в качестве входного каскада использован повторитель на DA1. Диоды VD1, VD2 предназначены для защиты входного каскада от пробоя при случайной подаче входного сигнала большой амплитуды. На DA2 собран фазоинвертор с усилением, позволяющий переключать полярность синхронизации с помощью SA3 и усиливать входной сигнал до амплитуд необходимых для надежного срабатывании триггера Шмитта.

Назначение триггера Шмитта - сформировать перепад напряжения с крутым фронтом в момент пересечения входным сигналом опорного уровня, выставленного с помощью потенциометра R5. Этим достигается формирование синхроимпульса и, следовательно, запуск развертки с определенного уровня входного сигнала, что позволяет получать на экране ЭЛО и детально анализировать отдельные участки исследуемого сигнала. С помощью DA4 сигнал дифференцируется. Биполярные импульсы поступают на диодный ограничитель нулевого уровня VD3 для сигналов отрицательной полярности. Положительный импульс синхронизации через разделительный конденсатор C5 поступает на схему управления ГЛИН [1].
