Основные параметры транзистора кт969а
Электрические параметры:
Обратный ток коллектора, мкА 50
Статический коэффициент передачи тока в схеме с ОЭ 30
Граничная частота эффективного усиления, МГц 40
Емкость коллекторного перехода, пФ 7
Емкость эмиттерного перехода, пФ 50
Максимально допустимые параметры:
Постоянный ток коллектора, А 0,1
Постоянное напряжение база – эмиттер, В 5
Постоянное напряжение коллектор-база, В 300
Постоянное напряжение коллектор-эмиттер, В 250
Максимальная рассеиваемая мощность на коллекторе, Вт 0,5
Основные параметры транзистора 2т841б
Электрические параметры:
Обратный ток коллектора, мкА 20
Статический коэффициент передачи тока в схеме с ОЭ 12…45
Граничная частота эффективного усиления, МГц 10
Емкость коллекторного перехода, пФ 3
Максимально допустимые параметры:
Постоянный ток коллектора (импульсный), мА 10(15)
Постоянное напряжение база – эмиттер, В 5
Постоянное напряжение коллектор-база, В 400
Постоянное напряжение коллектор-эмиттер, В 400
Максимальная рассеиваемая мощность на коллекторе, Вт 30
Основные параметры транзистора кт605а
Электрические параметры:
Обратный ток коллектора, мкА 20
Статический коэффициент передачи тока в схеме с ОЭ 40
Граничная частота эффективного усиления, МГц 80
Емкость коллекторного перехода, пФ 7
Емкость эмиттерного перехода, пФ 50
Максимально допустимые параметры:
Постоянный ток коллектора, мА 20
Постоянное напряжение база – эмиттер, В 5
Постоянное напряжение коллектор-база, В 300
Постоянное напряжение коллектор-эмиттер, В 250
Максимальная рассеиваемая мощность на коллекторе, Вт 0,4
Основные параметры ОУ К154УД4
Диапазон напряжения питания, В 5 – 17
Максимальный входной ток, нА 1000
Коэффициент усиления 1600
Скорость нарастания, В/мкс 200
Напряжение смещения, мВ 6
Частота единичного усиления, МГц 20
Вxодное сопротивление, МОм 1
Сопротивление нагрузки не менее, кОм 2
Основные параметры ОУ НА2840
Диапазон напряжения питания, В 6 – 15
Максимальный входной ток, мкА 4
Коэффициент усиления 1600
Скорость нарастания, В/мкс 625
Частота единичного усиления, МГц 600
Вxодное сопротивление, МОм 1
Сопротивление нагрузки не менее, кОм 1
Основные параметры стабилитрона кс456а1
Напряжение стабилизации ном., В 5,6
Напряжение стабилизации мин., В 5
Напряжение стабилизации макс., В 6,2
Максимальный ток стабилизации, мА 139
Минимальный ток стабилизации, мА 3
Основные параметры диода КД509А
Обратное напряжение макс., В 75
Прямое напряжение макс., В 1,1
Постоянный прямой ток макс, А 0,2
Импульсный прямой ток макс, А 1,5
Время восстановления, мкс 10
Основные параметры диода ГД402А
Обратное напряжение макс., В 30
Прямое напряжение макс., В 0,45
Постоянный прямой ток макс, А 0,03
Импульсный прямой ток макс, А 0,1
Время восстановления, мкс 10
Приложение б Характеристики элт 11ло2и
Электронно-лучевая трубка с электростатическими фокусировкой и отклонением электронного луча для визуальной регистрации электрических сигналов с частотой до 500МГц.
Конструктивное исполнение – в стеклянной оболочке с диаметром горловины 52 мм. Экран прямоугольный, размер 84 97 мм со шкалой беспараллоксного отсчета, зеленого цвета свечения. Выводы штырьковые. Масса прибора не более 0,8кг.

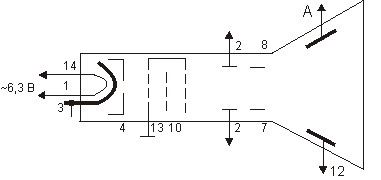

Рисунок 11 – ЭЛТ 11ЛО2И
Назначение выводов: 1,14 – подогреватель, 2 – экранирующие пластины, 3 – катод, 4 – модулятор, 7,8 – пластины отклоняющие временные, 10 – первый анод, 12 – третий анод, 13 – второй анод, 5,6,9,11 – свободные.
Таблица 4 - Параметры ЭЛТ 11ЛО2И
Наименование параметра |
Обозначение |
Значение |
Примечание |
||
не менее |
номинал |
не более |
|||
Яркость свечения экрана, Кд/м2 |
Lэ |
70 |
- |
- |
- |
Напряжение модулятора, отрицательное, В |
Uмод |
30 |
- |
75 |
- |
Чувствительность по Х, мм/В |
Sx |
- |
0,7 |
- |
- |
Рабочая часть экрана, мм |
Dраб |
6480 |
- |
- |
- |
Напряжение 1-ого анода, В |
Uа1 |
250 |
- |
450 |
- |
Напряжение 2-ого анода, В |
Uа2 |
- |
500 |
- |
- |
Напряжение 3-ого анода, В |
Uа3 |
- |
8000 |
- |
- |
Емкость пластин, пФ |
Сп |
- |
5 |
- |
- |
Напряжение накала, В |
Un |
- |
6,3 |
- |
- |
Напряжение катода (отрицательное), В |
Uk |
1800 |
- |
2200 |
|
