1.3 Условные изображения элементов генплана
Условные графические обозначения и изображения выполняют в масштабе чертежа с учетом рекомендуемых размеров, приведенных в таблицах в миллиметрах.
Основные условные графические обозначения и изображения проектируемых зданий и сооружений выполняют в соответствии с таблицей 1.
Таблица 1 Основные условные обозначения элементов генплана
Наименование |
Обозначение и изображение |
1 Здание (сооружение) а) наземное |
|
б) подземное |
|
в) нависающая часть здания |
|
2 Навес |
|
3 Проезд, проход в уровне первого этажа здания (сооружения) |
|
4 Переход (галерея) |
|
5 Вышка, мачта |
|
6 Платформа (с пандусом и лестницей) |
|
7 Контрбанкет, контрфорс |
|
8 Ограждение территории с воротами |
|
9 Площадка, дорожка, тротуар: а) без покрытия |
|
б) с булыжным покрытием |
|
в) с плиточным покрытием |
|
г) с оборудованием
|
|

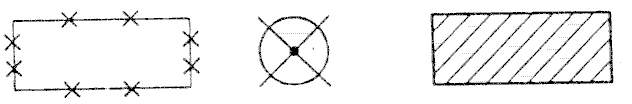

Элементы генеральных планов и сооружений транспорта, подлежащие разборке или сносу, изображают в соответствии с рисунком 2. Здания и сооружения, подлежащие реконструкции, изображают в соответствии с рисунком 3.
Рисунок 2 Рисунок 3
Условные графические обозначения и изображения проектируемых транспортных сооружений и устройств на планах выполняют в соответствии с таблицей 2
Номер железнодорожного пути указывают в разрыве условного графического изображения линии пути. Главные станционные пути обозначают римскими цифрами, прочие станционные и внутриплощадочные пути — арабскими цифрами.
.
Таблица 2 Условные графические обозначения и изображения проектируемых транспортных сооружений
Наименование |
Обозначение и изображение |
Размер, мм |
||
|
для М 1:500; М 1:1000; |
для М 1:2000; М 1:5000; |
||
1 Автомобильная дорога |
|
|
|
|
2 Путь железнодорожный колеи 1520 мм |
|
|
|
|
3 Путь железнодорожный узкой колеи |
|
|
|
|
8 Направление движения транспорта |
|
|
||
13 Вершина угла поворота оси трассы железнодорожно- го пути и автомобильной дороги |
|
|
||
14 Начало и конец круговой кривой |
|
|
||
15 Начало и конец переходной кривой |
|
|
||
19 Стрелочный перевод с номером перевода и обозначением центра перевода: а) одиночный несимметричный |
|
|
|
|
б) одиночный несимметричный |
|
|
|
|
в) сдвоенный односторонний |
|
|
|
|
г) сдвоенный разносторонний |
|
|
|
|
д) перекрестный Примечание—Централизован- ные стрелочные переводы показывают с заливкой хвостовой части |
|
|
|
|
20 Пересечение путей глухое |
|
|
|
|
21 Сплетение путей |
|
|
|
|
22 Конец рельсового пути а) без упора |
|
|
||
б) с упором |
|
|
||
31 Переезд: а) с деревянным настилом |
|
|
|
|
б) с железобе- тонным настилом |
|
|
|
|
32 Мосты и путепроводы: а) на железных дорогах |
|
|
|
|
б) на автомобильных дорогах |
|
|
|
|
Условные графические обозначения элементов озеленения выполняют в соответствии с таблицей 3
Таблица 3 Условные графические обозначения элементов озеленения
Наименование |
Обозначение |
1 Дерево |
|
2 Кустарник: а) обычный |
|
б) вьющийся (лианы) |
|
в) в живой изгороди (стриженый) |
|
4 Цветник |
|
5 Газон |
|
Генеральный план характеризуют следующие показатели: коэффициент застройки, коэффициент мощения и коэффициент озеленения. Они рассчитываются по приведенным ниже формулам.
(5)
где f – площадь каждого здания;
F – площадь всей территории предприятия.
(6)
где f оз– суммарная площадь озеленения;
F – площадь всей территории предприятия.
Предельные нормы коэффициентов нормируются СНиП 11-89-80(94) «Генеральные планы промышленных предприятий ». Нормативные показатели коэффициентов застройки для некоторых видов предприятий приведены в таблице 4.
Таблица 4 Показатели минимальной плотности застройки площадок промышленных предприятий
Предприятие |
К-т застройки, % |
1. Сахарные заводы при переработке свеклы, тыс. т/сут: до 3 (хранение свеклы на кагатных полях) |
55 |
от 3 до 6 (хранение свеклы в механизированных складах) |
50 |
2. Хлеба и хлебобулочных изделий производственной мощностью, т/сут: до 45 |
37 |
более 45 |
40 |
3. Кондитерских изделий |
50 |
4. Растительного масла производственной мощностью, т переработки семян в сутки: до 400 |
33 |
более 400 |
35 |
5. Маргариновой продукции |
40 |
6. Парфюмерно-косметических изделий |
40 |
7. Виноградных вин и виноматериалов |
50 |
8. Пива и солода |
50 |
9. Плодоовощных консервов |
50 |
10.Первичной обработки чайного листа |
40 |
11.Ферментации табака |
41 |
12. Мелькомбинаты, крупозаводы, комбинированные кормовые заводы, элеваторы и хлебоприемные предприятия |
41 |
13.Комбинаты хлебопродуктов |
42 |
