Порядок проведення дослідів
1. Скласти схему, зображену на рис. 3.4.
2. Після перевірки схеми включити живлення та встановити струм, вказаний викладачем.
3. При різних відстанях між котушками за допомогою мілівеберметра визначити магнітний потік взаємної індуктивності.
4. Дослід повторити.
5. Усереднені результати вимірювань занести до табл. 3
6. Намалювати ескіз котушок та нанести на нього розміри. Записати кількість витків кожної.
Таблиця 3
№ пор. |
|
□, мВб |
М=Ф/І○, мГн |
М=Ф/І□, мГн |
Мрозр.○, мГн |
Мрозр.□, мГн |
Примітка |
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|

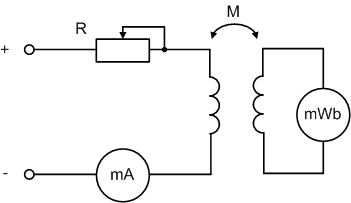

Рис. 3.4. Схема дослідної установки.
Обробка результатів досліджень
1. Обчислити взаємну індуктивність М за виміряними значеннями магнітних потоків.
2. Для дослідних котушок розрахувати взаємну індуктивність М аналітично.
3. Для
кожної пари котушок в суміщеній системі
координат побудувати графіки
.
Контрольні питання
1. Дати визначення магнітного потоку.
2. Що таке потокозчеплення?
3. Чому стрілка мілівеберметра відхиляється лише при зміні відстані між котушками?
4. Як впливає форма котушок на взаємну індуктивність?
Лабораторна робота №4
ДОСЛІДЖЕННЯ МЕХАНІЧНОЇ ВЗАЄМОДІЇ КОНТУРІВ З ЕЛЕКТРИЧНИМИ СТРУМАМИ
Мета роботи: Отримати дослідним та розрахунковим шляхами залежності електродинамічної (механічної) взаємодії котушок зі струмами від значень струмів, відстані між котушками.
Опис лабораторної установки

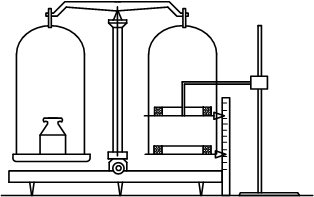

Лабораторна установка (рис. 4.1) складається з ваг, кронштейна, плоских котушок різної форми та джерела постійного струму. Кронштейн призначений для зміни відстані між котушками. Струм котушок не повинен перевищувати 1 А. Сила струму під час досліду регулюється реостатом.
Рис. 4.1. Лабораторна установка.
Основні теоретичні відомості
Відомо, що між контурами зі струмами існує механічна взаємодія. Силу взаємодії двох котушок (контурів) зі струмами і1 і2, відстань між якими х, визначають за формулою:
,
де М – коефіцієнт взаємоіндукції котушок.
При послідовному включенні котушок через них протікає один струм:
,
а отже:
Відповідно до наведеного в попередній роботі визначення коефіцієнта взаємоіндукції:
,
причому
.
Формули до визначення та графік функції наведені в додатках.
