Объемно-планировочные решения производственных зданий
Влияет технологический процесс и оборудование.
Зонирование: - горизонтальное; - вертикальное.
При горизонтальном зонировании – площадь здания делится на участки.
При вертик. зонировании: нижняя зона – размещ. технологич. оборудов.; средняя – зона мостовых(подвесных) кранов; верхняя – размещ. инж. коммуникаций.
Обшие принципы объёмно-планир. решения:
– блокирование (совмещение в одном здании всех пролётов);
– павильонная застройка (застройка террит. предп. отдельностоящ. одно-пролётными зданиями);
– модульный принцип ( формирование предприятия из отдельных модулей) ( преимущество - модуль может сразу работать);
– выбор этажности (в зависимости от орг-ции технолог. процесса: гориз, верт.; габаритов и веса выпуск-й продукции; условия производства);
– унификация;
– долговечность (когда срок эксплуатации констр. определяется сроком эксплуатации технолог. оборудования; когда есть возможность дальнейшего исп-я здания, а оборудование могут менять);
– экономичное использование пространства.
Особенность построения объёмно-пространствен. структуры одноэтажных зданий:
- простой прямоуг. формы, небольшие по размерам с павильонной застройкой территории;
- прямоугольной формы с большими размерами в плане (сплошная застройка);
- сложной формы П-, Ш- образной (вредные производства).
Особенность построения объёмно-пространствен. структуры многоэтажных зданий:
- регулярня структура - Ι;
- регулярная сблокированная с одноэт. зд.-ΙΙ или с помещ. больших пролетов в верхних этажах-ΙΙ;
- нерегулярная структура - ΙΙΙ.
По гибкости:
-малой гибкости 6х6;
-средней гибкости 6х12; 6х18 и т.д.;
-большой гибкости – пролеты 24, 30 м.
90% пром. зданий выполняются в каркасном исполнении, но при этом 70% - каркас железобетонный, 10-15% - металлический каркас, а остальные выполняются в комбинированном исполнении.
Существует 4 типа обьемно-планировочных структур:

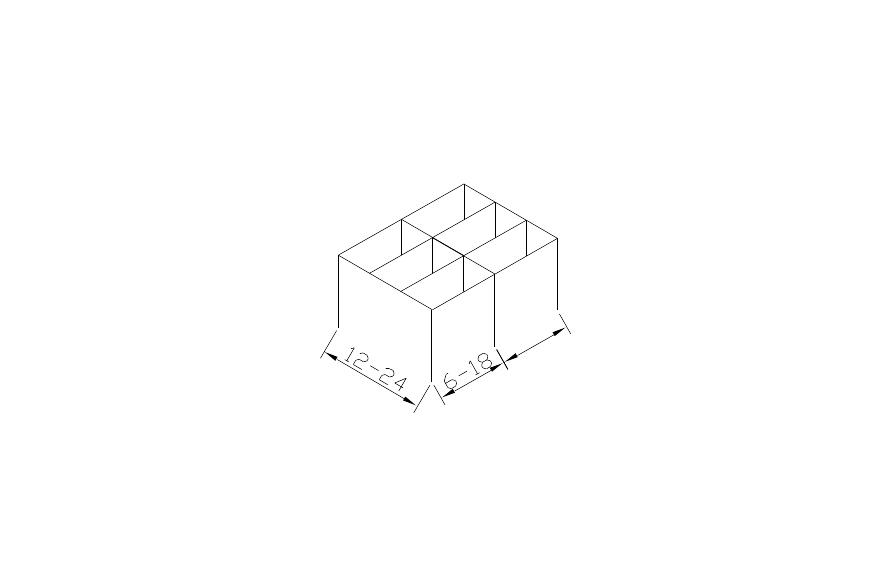

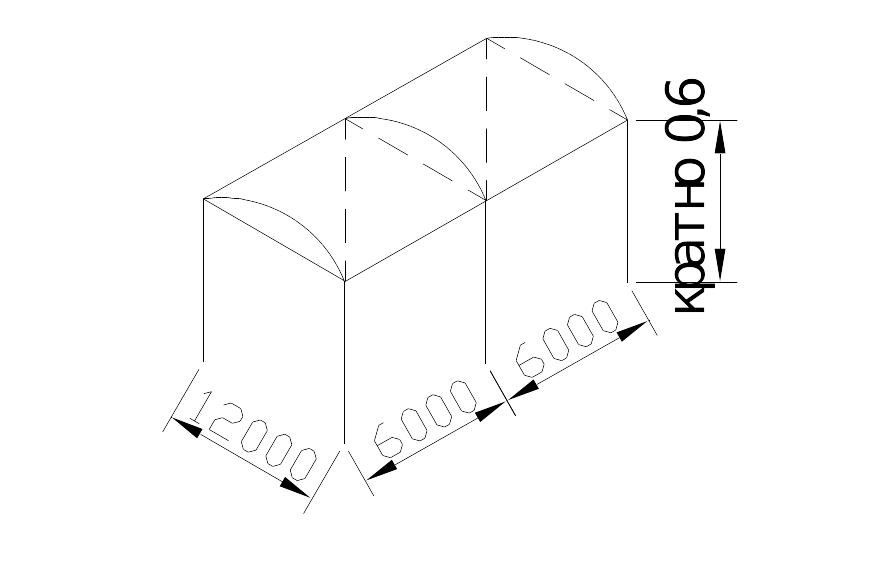

Пролетная структура. Ячейковая структура

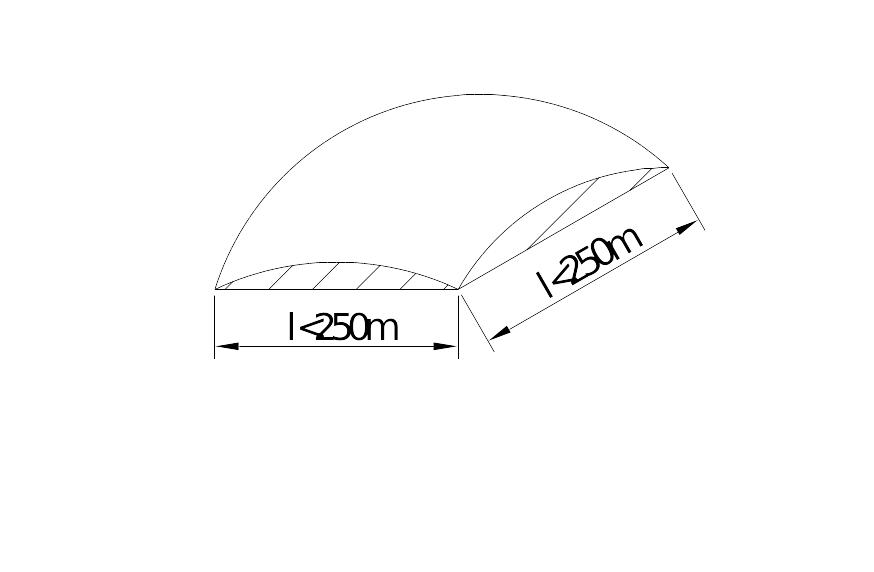

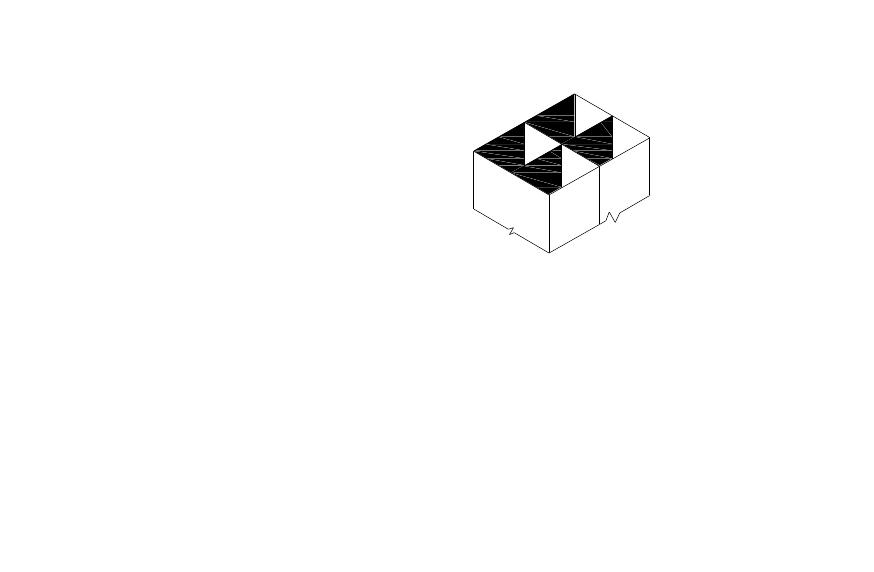

Зальная структура Секционная структура
Конструктивные решения одноэтажных производственных зданий
Каркасы одноэтажных промзданий могут выполняться как в ж/б исполнении, так и в стальном.
Пролеты одноэтажных каркасных промзданий принимаются равными 6, 9, 12, 18 и 24, 30 м; шаг колонн - 6, 12 и 18 м; высота пролетов (расстояние от пола до низа несущих конструкций покрытия) - от 3 до 6 м с модулем 600 мм и от 6 до 18 с модулем 1200 мм.
Устойчивость и пространственная жёсткость таких зданий обеспечивается поперечными рамами (совместная работа колонн с фермами или балками покрытия), жестким диском покрытия, подкрановыми балками и вертикальными связями.
Стальной каркас: Колонны: сплошные – в зд. бескрановых и с подвесными кранами высотой до 8,4м.; двухветвевые – в зд. с мостовыми кранами при высоте от 10,8-18м. Сечение колонн может быть в виде одного профиля или составное.
Колоны торцового фахверка выполн-ся из сварных двутавров.
Подкрановые балки: разрезные пост. сечения и неразрезн. из различ. сечений, сварив-х меж собой. Конфигурация балок: сварной двутавр с развитым верхним поясом или с поясами одинаков. ширины.
Стропильные фермы – для пролетов 18, 24, 30 и 36м. Все основные стержни фермы составляются из горячекатаных профилей, соединенных в узлах фасонками или электросварных труб соединенных в бесфасон.узлах.
Подстропильные фермы примен-ся при шаге колонн 12м для опирания промежуточных стропильных ферм.
Продольнгую устойчивость каркаса обеспечивают связи: надкрановые, подкрановые. V-образные, крестовые, портальные.Выполняются из замкнутых гнутосварных, горячекатаных, гнутых профилей, электросварных труб.
Блоки стальных покрытий предназн. для перекрытия дноэт-х зданий сплошной застройки. Состоит из: двух стропильн.ферм, двух подстропильных, фонарных ферм и панелей, прогонов и системы связей.
ЖБ каркас: Каркас одноэт. зд. состоит из поперечных рам, образованных защемленными в фундаментах колоннами и шарнирно опирающимися на колонны стропильными фермами или балками. В продольном направлении рамы связаны подкрановыми балками, подстропильными фермами, жестким диском покрытия и внекотор. случаях – стальными связями. Жесткий диск образуют плиты покрытия, прваренные к стропильным фермам или балкам.
Колонны постоянного сечения – в зданиях высотой до 9,6м и 10,8-14,4, до 10,8м с мостовым кранами до 20т.
Колонны двухветвевые – в зданиях высотой до 18м с мостовыми кранами 30-50т.
Фахверковые колонны – для крепления стеновых панелей.
Стальные связи – между колоннами и опорами стропильных конструкций. По схеме – крестовые (при шаге колонн 6м) и портальные (при шаге колонн 12м). Выполняются из горячекатаных профилей.
Подкрановые балки – таврового сечения h=1000(800) (при шаге колонн 6м) и двутавровые h=1400(при шаге колонн 12м).
ЖБ балки – при пролётах до 18 м. Шаг балок – 6 и 12м.
ЖБ фермы – при пролётах 18-24м. Шаг балок – 6 и 12м. При шаге средних колонн 12 и 18м устанавливаются на подстропильные жб фермы.
Плиты покрытия – ребристые панели 1,5-3м×6м.
Паели стеновые – жб (для неотапливаемых помещ.) и легкобетонные (для отапливаемых). Длина панелей: 6 и 12м. Высота: 0,9; 1,2 и 1,8м
Стальные трёхслойные панели – профилиров.листы, а меж ними эффективный утеплитель.
Фундаменты под колонны промзданий – монолитные и сборные со ступенчатой плитной частью: состоят из подколонника и ступенчатой плитной части.
Фундаментная балка укладывается по фундаментам, несёт нагрузку от навесных панелей.
