21. Разработка грунта одноковшовыми экскаваторами. Методы производства работ.

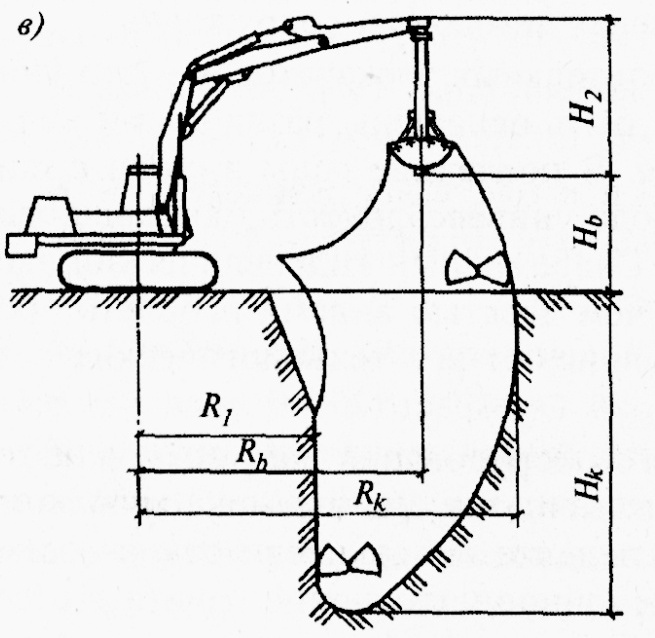

Основную долю земляных работ (около 45 %) выполняют одноковшовые экскаваторы (ЭО). Главный параметр ЭО – вместимость ковша, м³. Строительные экскаваторы выпускают на гусеничном и пневмоколесном ходу. Наиболее распространенными видами рабочего оборудования являются прямая, обратная лопаты, драглайн и грейфер. Процесс разработки грунта экскаватором с любым видом рабочего оборудования складывается из чередующихся в определенной последовательности операций в одном цикле: резание грунта и заполнение ковша, подъем ковша с грунтом, поворот экскаватора вокруг оси к месту выгрузки, выгрузка грунта из ковша, обратный поворот экскаватора, опускание ковша и подача его в исходное положение. Основными рабочими параметрами одноковшовых экскаваторов при разработке выемок являются:максимально возможная высота копания +Н (для экскаватора прямая лопата). Знак «+» показывает, что экскаватор копает выше своей стоянки;глубина копания (резания) –Н (для других типов экскаваторов). Знак «–» показывает, что экскаватор копает ниже своей стоянки; наибольший и наименьший радиусы копания на уровне стоянки экскаватора Rmax и Rmin соответственно; радиус выгрузки Rb;высота выгрузки Нb.Разработку грунта ЭО ведут позиционно. Зону, в которой действует экскаватор на данной позиции, называют забоем. В нее входят площадка, на которой находится экскаватор, часть массива грунта, разрабатываемого с одной стоянки, и площадка, на которой устанавливается транспорт под погрузку или размещается отвал грунта. Процесс выемки грунта осуществляется лобовыми и боковым забоями. Лобовой забой применяют при разработке экскаватором грунта впереди себя и отгрузке его на транспортные средства, которые подаются к экскаватору по дну забоя или сбоку по естественной поверхности земли В зависимости от ширины проходки лобовые забои подразделяют на узкие (ширина проходки менее 1,5 размера оптимального радиуса резания R_о), нормальные (ширина – (1,5…1,9) R_о) и уширенные (ширина – (2…2,5) R_о). Более эффективным является разработка грунта боковым забоем, когда заполнение ковша грунтом осуществляется преимущественно с одной стороны движения экскаватора и частично впереди себя. Для обратной лопаты отрывку котлована шириной 12…14 м обычно осуществляют лобовой проходкой при перемещении экскаватора по зигзагу, а при большей ширине – поперечно-торцовой.

Э кскаватор-драглайн – для разработки грунтов, расположенных ниже уровня стоянки экскаватора, для рытья глубоких котлованов, широких траншей, возведения насыпей, разработки грунта из-под воды и т. п. Их применяют также для отделочных земляных работ при планировке площадей и зачистке откосов. Разработку грунта драглайном осуществляют боковой и лобовыми проходками аналогично экскаватору «обратная лопата». Так как ковш драглайна гибко подвешен, весьма эффективными являются челночные способы работы – поперечно-челночный и продольно-челночный.

Грейфер – для рытья колодцев, узких глубоких котлованов, траншей и тому подобных работ, особенно в условиях разработки грунтов ниже уровня грунтовых вод, добычи песка и гравия из-под воды.

С хемы проходок при разработке грунта одноковшовыми экс-ми

а) лобовая проходка прямой лопаты с 1сторонним расположением транспорта; б) то же, с двусторонним; в) лобовая расширенная проходка при зигзагообразном движении прямой лопаты; д),ж) торцевые проходки обратной лопаты или драглайна;з) уширенная торцевая проходка при зигзагообразном перем-ии обратной лопаты или драглайна; и) боковая проходка обр лопаты или драглайна; к) поперечно-челночная проходка драглайна;
