Контрольне завдання № 6 Розроблення методики випробування і регулювання пружинного запобіжного клапана

Найменування виробу: пружинний запобіжний клапан СППК4-40 (рис. 4.7).

Призначення: для випускання газу з апаратів і трубо-проводів у випадку підвищення тиску вище допустимої межі з метою попередження руйнування обладнання і комунікацій.

Область застосування: на нафтогазовидобувних підпри-ємствах в системах збору та підготовки нафти і газу до транспортування, на підземних сховищах газу.

Технічна характеристика

Діаметр умовного проходу, мм	50
Робочий тиск середовища, МПа	4
Границі тиску регулювання, МПа	0,8-4
Температура робочого середовища, оС, не більше	200
Тиск гідравлічного випробування на міцність і щільність корпуса і кришки, МПа	6
Робочий тиск фланців для під’єднання запобіжного клапана (ГОСТ 12819-80), МПа: вхідного вихідного	4 1,6
Допустимі пропуски через закритий робочий орган, см3/хв, не більше: при випробуванні водою при випробуванні повітрям	0,6 10
Протитиск клапана на виході, МПа, не більше	0,4
Габарити, мм	160х210х600
Маса, кг	33

Порядок роботи

1 Використовуючи [9], вивчіть будову та принцип роботи малопідйомних і повнопідйомних пружинних запобіжних клапа-нів. Ознайомтесь з етапами роботи запірного вузла клапана та динамікою зміни тиску перед клапаном в процесі його роботи.

2 Ознайомтесь з основними принципами регулювання пружинних запобіжних клапанів.

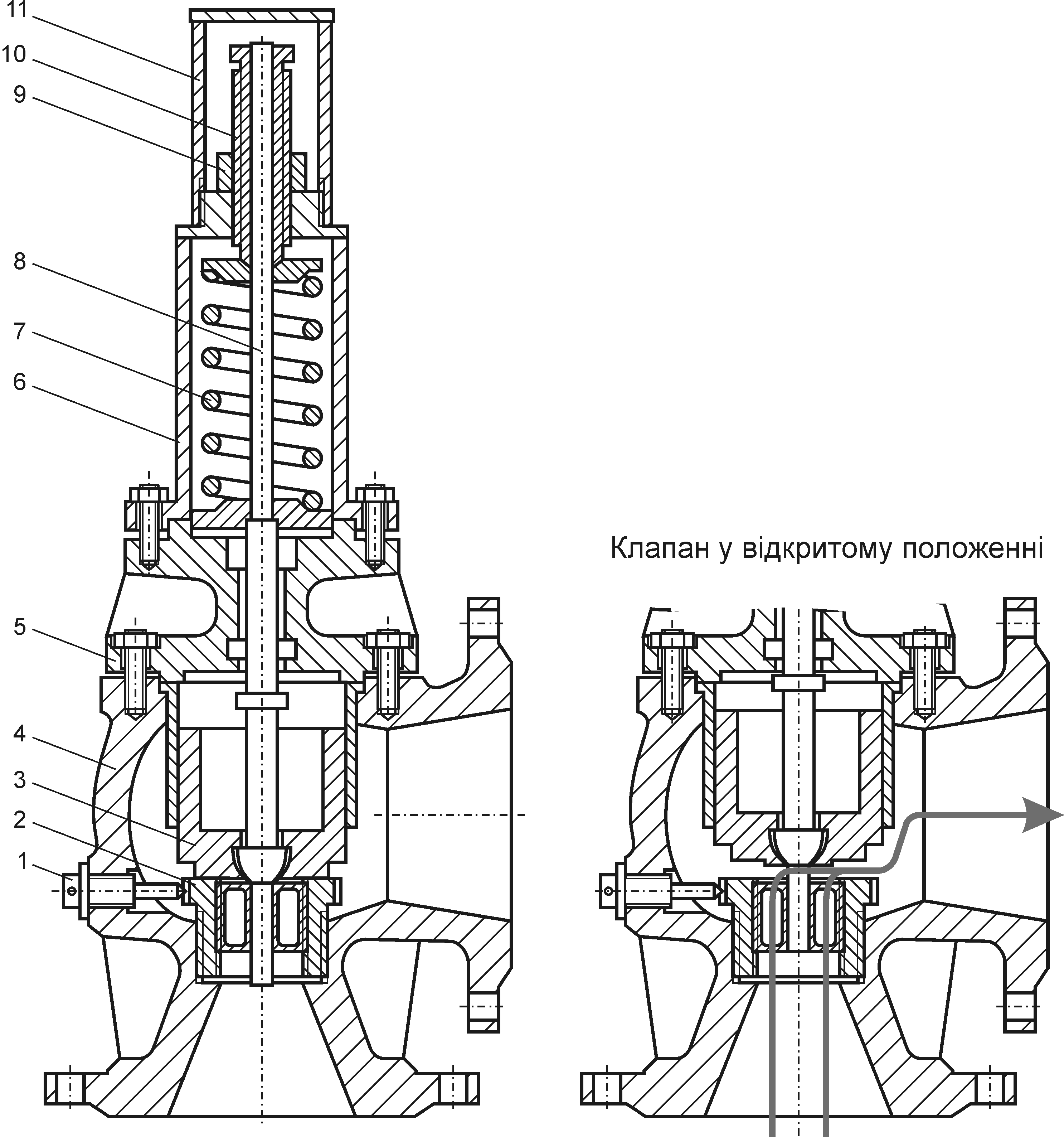

Рисунок 4.7 – Пружинний запобіжний клапан СППК4-40

1 – фіксатор; 2 – сідло; 3 – пробка; 4 – корпус; 5 – кришка;

6 – кожух пружини; 7 – пружина; 8 – шток; 9 – контргайка;

10 – регулювальний гвинт; 11 – кожух

3 Ознайомтесь з призначенням, конструкцією, принципом роботи та технічною характеристикою запобіжного клапана типу СППК4-40 (рис. 4.7).

4 Виконайте креслення загального вигляду запобіжного клапана (рис. 4.7), складіть експлікацію його складових частин.

5 Складіть принципову схему малоросхідного стенда для випробування та регулювання запобіжного клапана. Стенд повинен забезпечити:

5.1 випробування на міцність і щільність корпуса і кришки клапана водою;

5.2 випробування на герметичність запірного вузла клапана повітрям або азотом з заміром пропуску робочого середовища;

5.3 регулювання клапана на заданий тиск відкриття.

6 Виберіть необхідне для комплектації стенда обладнання та прилади контролю. Обґрунтуйте їх параметри, враховуючи наступне:

6.1 джерелом тиску може бути компресор, балон зі стиснутим повітрям або азотом;

6.2 для зменшення вартості стенда і підвищення ефектив-ності випробувальних робіт об’єм ємкості, на яку повинен встановлюватись випробувальний запобіжний клапан, рекомен-дується не більшим 60-100 дм³;

6.3 стенд повинен давати можливість документально реєс-трувати тиск регулювання запобіжного клапана.

7 Обґрунтуйте і встановіть параметри режиму випро-бування запобіжного клапана на :

міцність і щільність корпуса та кришки;

герметичність запірного вузла.

8 Використовуючи рекомендації (3.6) обґрунтуйте і вста-новіть параметри регулювання запобіжного клапана.

9 Запропонуйте та розробіть технічні засоби для вимірю-вання величини пропуску робочого середовища через запірний вузол клапана.

10 Розробіть правила безпеки при випробуванні запобіж-ного клапана.

11 Розробіть і оформіть згідно встановлених вимог проект технічного документа "Методика випробування і регулювання запобіжного клапана".

12 Складіть акт про результати випробування і регу-лювання запобіжного клапана СППК4-40.
