Лабораторная работа №7 Устройство и принцип действия винтового домкрата. Расчет усилий на рукоятке

Продолжительность работы - 2 часа

Цель работы: Изучить устройство и работу домкрата

Принадлежности:

а) винтовой домкрат

б) штангенциркуль

в) линейка измерительная

Правила техники безопасности:

1 Использовать домкраты только в пределах допустимых для их грузоподъемности

2 Не поднимать груз неизвестного веса

3 Перец началом работы убедиться в исправности домкратов, особенно таких его деталей, как ограничитель высоты подъема груза и предохранитель от самопроизвольного опускания груза

4 Не применять приспособлений увеличивающих длину рукоятки

Общие положения:

Для подъема груза на высоту до 500мм или бокового перемещения при монтажных и ремонтных работах применяют винтовые, реечные и гидравлические домкраты.

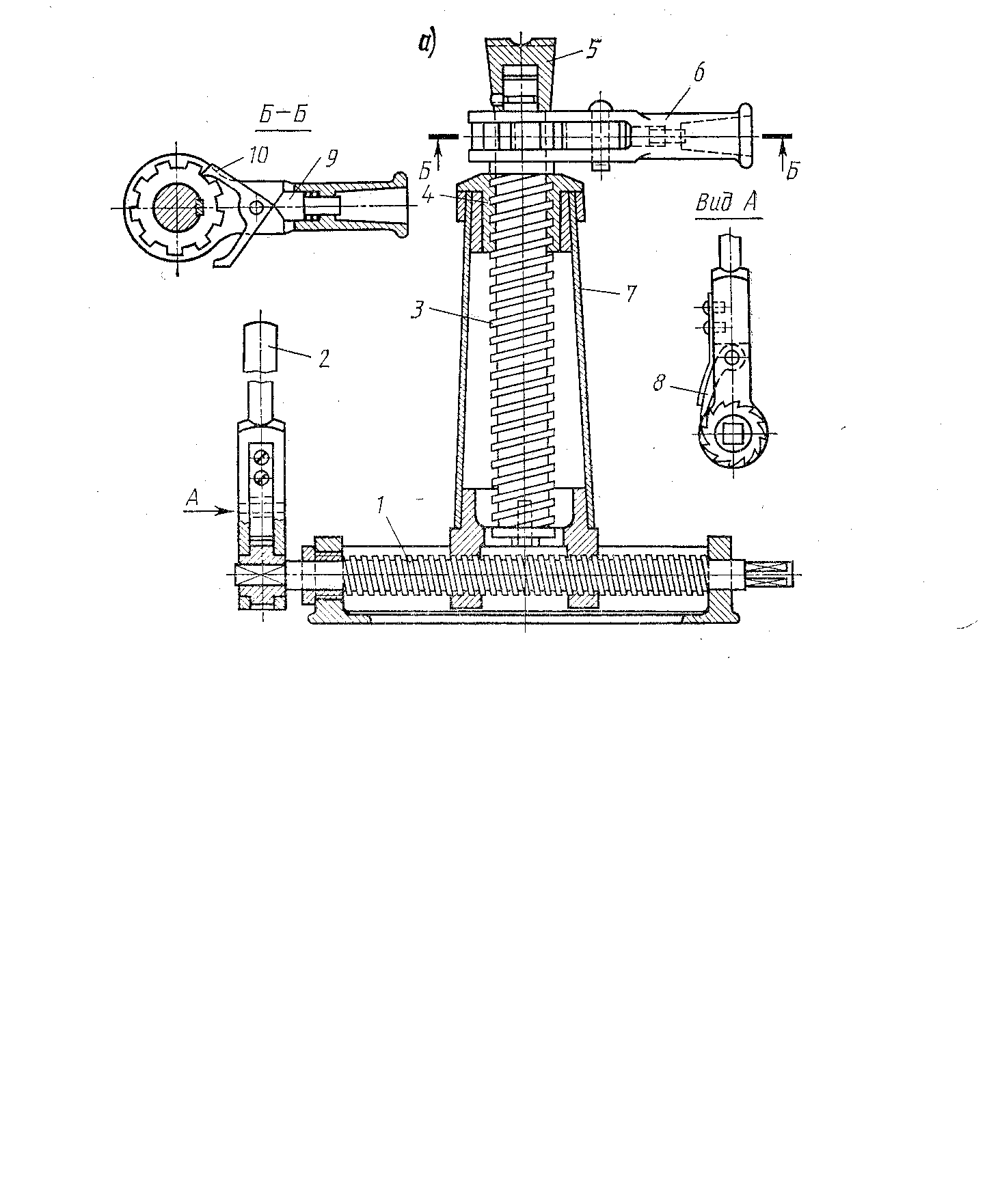

Рисунок 1 – Винтовой домкрат

Винтовой домкрат состоит из корпуса 1, в верхней части которого закреплена гайка 2, стального винта 3 и головки с насадкой 4,свободно установленной на винте: передаётся на винт через головку. Осуществляя качательные движения рукояткой 5 с трещоткой, винту сообщают вращение. Рукоятка имеет ручку 3, храповое колесо 6, охватывающий винт хомут, двустороннюю собачку 11 на оси 10. Храповое колесо 6 закреплено на винте. Собачка фиксируется подпружинным стопором 9, что позволяет после установки собачки в соответствующее положение вращать рукояткой винт на подъём или опускание.

Последовательность выполнения работы:

1) Ознакомиться с описанием работы и инструкцией по технике безопасности

2) Разобрать домкрат, изучить устройство, собрать. Убедиться в самотормозящем действии винта винтового домкрата

3) Начертить схему домкрата

4) Оформить и сдать работу

Обработка - опытных данных:

Величину усилия на рукоятке домкрата можно найти по формуле:

кг (Н) (1)

где Q - масса поднимаемого груза; кг

S - величина перемещения груза на один оборот рукоятки (соответствует шагу винта домкрата); мм

R - длина рукоятки (радиус); мм

η- К.П.Д. устройства

Таблица 1 – Сводная таблица результатов

Масса поднимаемого груза	Шаг винта, мм	Длина рукоятки, мм	К.П.Д. домкрата	Усилие на рукоятке кг(Н)

Контрольные вопросы:

1 Устройство винтового, реечного, гидравлического домкратов

2 Технические данные домкратов (высота подъема, масса поднимаемого груза и т.д.)

3 Правила эксплуатации домкратов
