ЛЕКЦИЯ № 3, 4, 5 – 6 часов
Тема 3: теория базирования. Основы теории размерных цепей
План лекции:
погрешность установки, базирование заготовок, правило 6 точек;
погрешность базирования;
правила выбора баз (рекомендации);
условное обозначение опор и зажимов по ГОСТ 3.1107;
изучение распространённых схем базирования и примеров разработки схем базирования по ГОСТ 21495 (самостоятельно)
основы теории размерных цепей;
расчёт размерных цепей.
Погрешность установки заготовки. Базирование заготовок. Виды баз
Перед обработкой заготовка должна быть установлена на станке в строго определенное положение. Отклонение фактически достигнутого положения заготовки или изделия при установке от требуемого называется – погрешностью установки. Она состоит из погрешности базирования, погрешности положения заготовки и погрешности её закрепления.
Для правильной надежной установки и закрепления заготовки необходимо и достаточно устранить шесть степеней свободы ее возможного перемещения, т.е. наложить шесть двусторонних геометрических связей (“правило 6 точек” или “золотое правило базирования”) (рисунок 1).
Стрелками и арабскими цифрами показаны устраняемые перемещения, положения двусторонних связей. Наложение этих связей достигается через соприкосновение поверхности заготовки с поверхностями приспособления и приложения сил и пар сил, т.е. обеспечения, так называемого, силового замыкания. Это обеспечивает неразрывный контакт заготовки с опорными элементами приспособления.
Базирование – это придание заготовке или изделию требуемого положения относительно выбранной системы координат, то есть это ориентирование заготовки.
База – это поверхность или выполняющее ту же функцию сочетание поверхностей, ось, точка, принадлежащая заготовке или изделию и используемая для базирования. Термины и определения по базированию и базам даны в ГОСТ 21495.
Комплект баз – совокупность трех баз, образующих систему координат заготовки или изделия (рисунок 1).
Рисунок 1 – Устранение шести степеней свободы наложением геометрических связей (комплект баз)
Базы подразделяются:
По назначению.
Конструкторская база – база, используемая для определения положения детали или сборочной единицы в изделии.
Основная база – конструкторская база, принадлежащая данной детали или сборочной единице и используемая для определения ее положения в изделии (рисунок 2, а).
Вспомогательная база – конструкторская база, принадлежащая данной детали или сборочной единице и используемая для определения положения присоединяемого к ним изделия (рисунок 2, б).

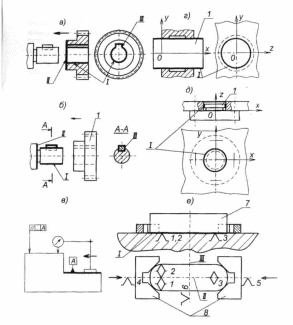

Рисунок 2 – Базы и их разновидности:
а) – комплект основных баз шестерни – I, II, III;
б) – комплект вспомогательных баз вала со шпонкой – I, II, III; 1 - присоединяемая деталь;
в) – измерительная база детали – А;
г) – двойная направляющая база детали – I;
д) – двойная опорная база детали, лишающая её перемещения вдоль осей Х и Y – I; 1 – деталь;
е) – установочная явная база заготовки – I; направляющая скрытая база заготовки –II; опорная скрытая база заготовки – III; 1...6 – опорные точки; 7 – заготовка; 8 – губки самоцентрирующих тисков.
Технологическая база – база, используемая для определения положения заготовки или изделия в процессе изготовления и или ремонта. На эту базу заготовка устанавливается при обработке.
Измерительная база – база, используемая для определения относительного положения заготовки или изделия и средств измерения. От нее производится измерение детали (рисунок 2, в).
