6.3.2. Друга група варіантів стовпової ср за простяганням з поділом поверху (яруса) на підповерхи (підяруси).

Найчастіше застосовується на пластах похилого і крутого падіння з поверховим (етажним) способом підготовки і розкриттям вертикальними стволами, а також на шахтах зі схемами розкриття похилими стволами. Поверх за простяганням поділяють на виїмкові поля довжиною 600...1000 м; по падінню поверх поділяють на 2, більш рідко 3 підповерхи. Похила висота поверху становить 350...450 м і більше. Кількість проміжних бремсбергів для одного крила при 2-сторонній підробці приймається 1-3.

Транспортування вугілля по проміжних транспортних штреках здійснюють конвеєрами, напрям руху лав – в бік проміжних бремсбергів. Найчастіше застосовують варіанти СР з двосторонніми бремсбергами, рідко – з односторонніми.

Охорону виймальних штреків здійснюють так, як і при суцільних СР – бутовими смугами, вилитими смугами, БЗБТ, а при незначних глибинах – ціликами (рис.6.3, 6.4).

Розглянемо два приклади СР з поділом поверху на підповерхи.

Варіант Ст.-2-а – з послідовним провітрюванням лав (рис.6.9).

Застосовують для шахт безпечних по метану або мало газових. На похилому падінні для негазових шахт - 3 підповерхи, на пологому, крутому – 2. Охорона поверхових штреків на пластах з глибиною залягання до 400 м і породами середньої міцності та міцними – ціликами; при потужності до 1-1,2 м замість просіків проводять конвеєрні штреки невеликого перерізу. Провітрювання лав – послідовне з підсвіженням. Лави верхніх підповерхів випереджують нижні на 10...20 м. Виймальні роботи проводять в одному крилі, підготовчі – в другому. При кутах падіння 25 градусів і більше застосовують замість бремсбергів скати.

Варіант Ст.-2-б – з паралельним провітрюванням лав (рис.6.10).

Провітрювання лав здійснюється автономно, незалежно одна від одної; застосовують для лав з високим метановиділенням. При кутах падіння до 25⁰ для доставки вугілля з верхньої лави на поверховий відкотний штрек застосовують конвеєрну доставку по проміжному бремсбергу.

Вихідний струмінь з вентиляційного поверхового штреку поступає на поверховий вентиляційний квершлаг або на капітальний людський бремсберг чи похилий ствол – в залежності від прийнятих схем розкриття і підготовки шахтного поля.

Переваги варіантів другої групи стовпових СР над варіантами першої (лава-поверх) :

• збільшення числа діючих лав на одному горизонті,

• збільшення висоти поверху (панелі), а отже зменшення кількості поверхів, заїздів на них і приймальних площадок;

• зменшення числа поверхових (ярусних) квершлагів, а на крутопохилих і крутих пластах – ще й кількості приствольних дворів.

Недоліки вказаних варіантів є ускладнення провітрювання очисних вибоїв та схем транспорту, зростання витрат на підтримання проміжних бремсбергів.

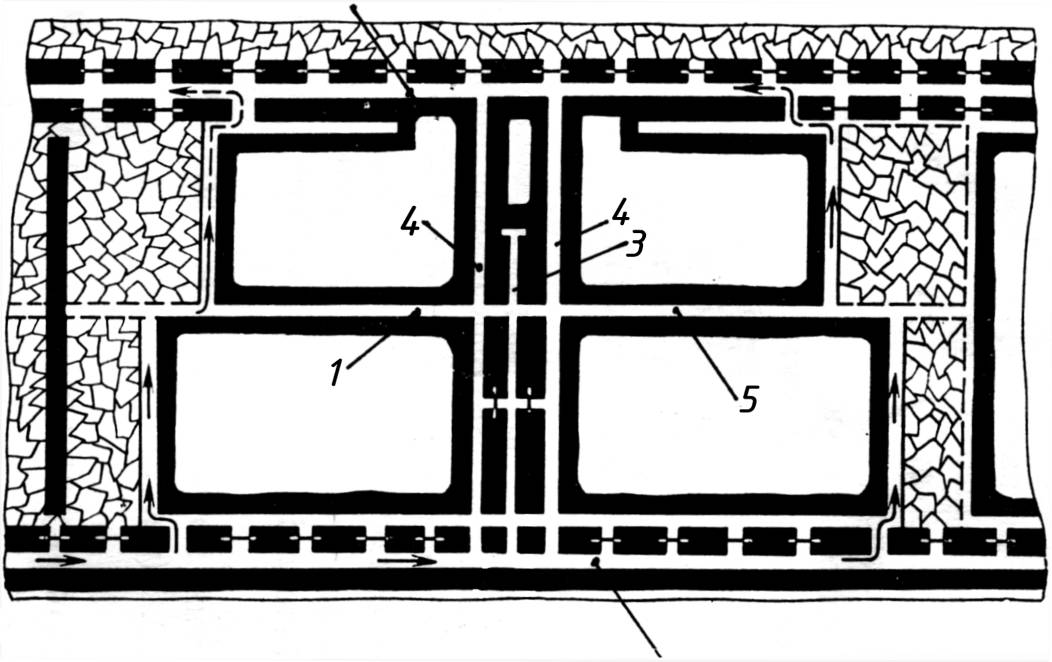

Рисунок 6.9. Варіант Ст.-2-а: система розробки довгими стовпами по простяганню з поділом поверху на два підповерхи та двосторонніми бремсбергами і послідовним провітрюванням лав. 1,2 поверхові відкотні і вентиляційні штреки; 3 проміжний бремсберг; 4 ходки проміжного бремсберга; 5проміжним (підготовчий) штрек.

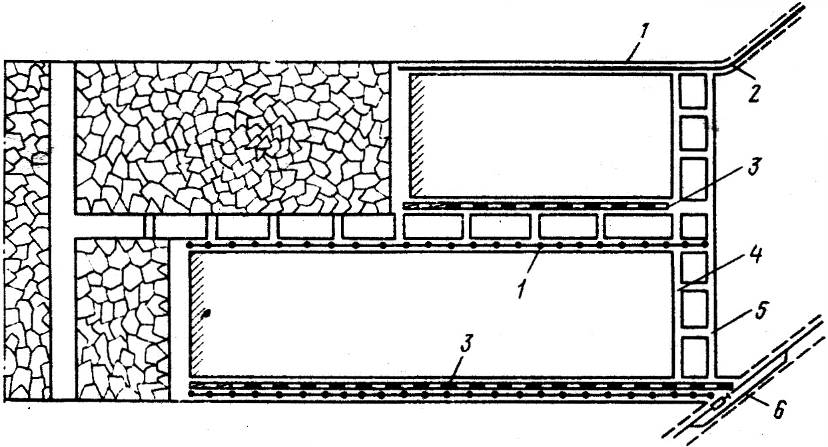

Рисунок 6.10. Стовпова система розробки з поділом поверху на підповерхи і незалежним провітрюванням лав: 1-вентиляційні штрек; 3-конвеєрні штреки; 2, 6- поверхові вентиляційний і відкотний квершлаги; 4-вуглеспускна піч (скат, бремсберг); 5- вентиляційний ходок (піч)
