21. Ethernet ([ˈiːθərˌnɛt] от англ. ether [ˈiːθər] «эфир») — пакетная технология передачи данных преимущественно локальных компьютерных сетей.
Стандарты Ethernet определяют проводные соединения и электрические сигналы на физическом уровне, формат кадров и протоколы управления доступом к среде — на канальном уровне модели OSI. Ethernet в основном описывается стандартами IEEE группы 802.3. Ethernet стал самой распространённой технологией ЛВС в середине 1990-х годов, вытеснив такие устаревшие технологии, как Arcnet и Token ring.
В стандарте первых версий (Ethernet v1.0 и Ethernet v2.0) указано, что в качестве передающей среды используется коаксиальный кабель, в дальнейшем появилась возможность использовать кабель витая пара и кабель оптический. Метод управления доступом — множественный доступ с контролем несущей и обнаружением коллизий (CSMA/CD, Carrier Sense Multiply Access with Collision Detection), скорость передачи данных 10 Мбит/с, размер пакета от 72 до 1526 байт, описаны методы кодирования данных. Количество узлов в одном разделяемом сегменте сети ограничено предельным значением в 1024 рабочих станции (спецификации физического уровня могут устанавливать более жёсткие ограничения, например, к сегменту тонкого коаксиала может подключаться не более 30 рабочих станций, а к сегменту толстого коаксиала — не более 100). Однако сеть, построенная на одном разделяемом сегменте, становится неэффективной задолго до достижения предельного значения количества узлов.
Формат кадра
Существует несколько форматов Ethernet-кадра.
Первоначальный Variant I (больше не применяется). Ethernet Version 2 или Ethernet-кадр II, ещё называемый DIX (аббревиатура первых букв фирм-разработчиков DEC, Intel, Xerox) — наиболее распространена и используется по сей день. Часто используется непосредственно протоколом интернет.
Novell — внутренняя модификация IEEE 802.3 без LLC (Logical Link Control). Кадр IEEE 802.2 LLC. Кадр IEEE 802.2 LLC/SNAP. В качестве дополнения, Ethernet-кадр кадр может содержать тег IEEE 802.1Q, для идентификации VLAN к которой он адресован и IEEE 802.1p для указания приоритетности. Некоторые сетевые карты Ethernet, производимые компанией Hewlett-Packard использовали при работе кадр формата IEEE 802.12, соответствующий стандарту 100VG-AnyLAN. Разные типы кадра имеют различный формат и значение MTU.
Разновидности Ethernet
В зависимости от скорости передачи данных и передающей среды существует несколько вариантов технологии. Независимо от способа передачи стек сетевого протокола и программы работают одинаково практически во всех нижеперечисленных вариантах.
В этом разделе кратко описаны все официально существующие разновидности. По некоторым причинам, в дополнение к основному стандарту многие производители рекомендуют пользоваться другими запатентованными носителями — например, для увеличения расстояния между точками сети используется оптоволоконный кабель. Большинство Ethernet-карт и других устройств имеет поддержку нескольких скоростей передачи данных, используя автоопределение скорости и дуплексности, для достижения наилучшего соединения между двумя устройствами. Если автоопределение не срабатывает, скорость подстраивается под партнёра, и включается режим полудуплексной передачи. Например, наличие в устройстве порта Ethernet 10/100 говорит о том, что через него можно работать по технологиям 10BASE-T и 100BASE-TX, а порт Ethernet 10/100/1000 — поддерживает стандарты 10BASE-T, 100BASE-TX, и 1000BASE-T.
10 Мбит/с Ethernet
Быстрый Ethernet (100 Мбит/с) (Fast Ethernet)
Гигабит Ethernet
10 Гигабит Ethernet
40-гигабитный и 100-гигабитный Ethernet
Token Ring и FDDI — это функционально намного более сложные технологии, чем Ethernet на разделяемой среде. Разработчики этих технологий стремились наделить сеть на разделяемой среде многими положительными качествами: сделать механизм разделения среды предсказуемым и управляемым, обеспечить отказоустойчивость сети, организовать приоритетное обслуживание для чувствительного к задержкам трафика, например голосового. Нужно отдать им должное — во многом их усилия оправдались, и сети FDDI довольно долгое время успешно использовались как магистрали сетей масштаба кампуса, в особенности в тех случаях, когда нужно было обеспечить высокую надежность магистрали.
Механизм доступа к среде в сетях Token Ring и FDDI является более детерминированным, чем в сетях Ethernet. Рассмотрим его на примере сети Token Ring, станции которой связаны в кольцо (рис. 1), так что любая станция непосредственно получает данные только от одной станции — той, которая является предыдущей в кольце, а передает данные своему ближайшему соседу вниз по потоку данных. Скорость передачи данных в первых сетях Token Ring, разработанных компанией IBM, была всего 4 Мбит/с, но затем была повышена до 16 Мбит/с. Основная среда передачи данных — витая пара. Для адресации станций сети Token Ring (и FDDI) используют МАС-адреса того же формата, что и Ethernet.
Метод доступа Token Ring основан на передаче от узла к узлу специального кадра — токена, или маркера, доступа, при этом только узел, владеющий токеном, может передавать свои кадры в кольцо, которое становится в этом случае разделяемой средой. Существует лимит на период монопольного использования среды — это так называемое время удержания токена, по истечение которого станция обязана передать токен своему соседу по кольцу. В результате такие ситуации, как неопределенное время ожидания доступа к среде, характерные для Ethernet, здесь исключены (по крайней мере, в тех случаях, когда сетевые адаптеры станций исправны и работают без сбоев). Максимальное время ожидания всегда нетрудно оценить, так как оно равно произведению времени удержания токена на количество станций в кольце. Так как станция, получившая токен, но не имеющая в этот момент кадров для передачи, передает токен следующей станции, то время ожидания может быть меньше.

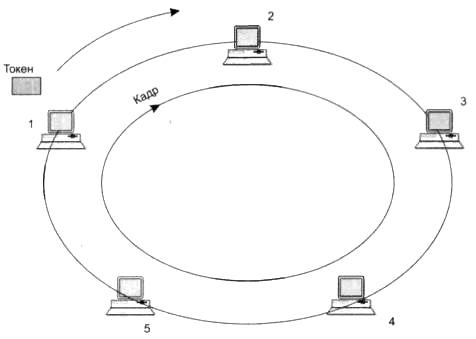

Рис. 1 Сеть Token Ring
Отказоустойчивость сети Token Ring определяется использованием в сети повторителей (не показанных на рис. 1) для создания кольца. Каждый такой повторитель имеет несколько портов, которые образуют кольцо за счет внутренних связей между передатчиками и приемниками. В случае отказа или отсоединения станции повторитель организует обход порта этой станции, так что связность кольца не нарушается.
Поддержка чувствительного к задержкам трафика достигается за счет системы приоритетов кадров. Решение о приоритете конкретного кадра принимает передающая станция. Токен также всегда имеет некоторый уровень текущего приоритета. Станция имеет право захватить переданный ей токен только в том случае, если приоритет кадра, который она хочет передать, выше приоритета токена (или равен ему). В противном случае станция обязана передать токен следующей по кольцу станции.
Благодаря более высокой, чем в сетях Ethernet, скорости, детерминированности распределения пропускной способности сети между узлами, а также лучших эксплуатационных характеристик (обнаружение и изоляция неисправностей), сети Token Ring были предпочтительным выбором для таких чувствительных к подобным показателям приложений, ка к банковские системы и системы управления предприятием.
Технологию FDDI можно считать усовершенствованным вариантом Token Ring, так как в ней, как и в Token Ring, используется метод доступа к среде, основанный на передаче токена , а также кольцевая топология связей, но вместе с тем FDDI работает на более высокой скорости и имеет более совершенный механизм отказоустойчивости.
Технология FDDI стала первой технологией локальных сетей, в которой оптическое волокно, начавшее применяться в телекоммуникационных сетях с 70-х годов прошлого века, было использовано в качестве разделяемой среды передачи данных. За счет применения оптических систем скорость передачи данных удалось повысить до 100 Мбит/с (позже появилось оборудование FDDI на витой паре, работающее на той же скорости).
В тех случаях, когда нужно было обеспечить высокую надежность сети FDDI, применялось двойное кольцо (рис. 2). В нормальном режиме станции используют для передачи данных и токена доступа первичное кольцо, а вторичное простаивает. В случае отказа, например, при обрыве кабеля между станциями 1 и 2, как показано на рис. 2, первичное кольцо объединяется со вторичным, вновь образуя единое кольцо. Этот режим работы сети называется режимом свертывания колец. Операция свертывания производится средствами повторителей (не показанных на рисунке) и/или сетевых адаптеров FDDI.
Для упрощения этой процедуры данные по первичному кольцу всегда передаются в одном направлении (на диаграммах это направление изображается против часовой стрелки), а по вторичному — в обратном (изображается по часовой стрелке). Поэтому при образовании общего кольца из двух колец передатчики станций по-прежнему остаются подключенными к приемникам соседних станций, что позволяет правильно передавать и принимать информацию соседними станциями.

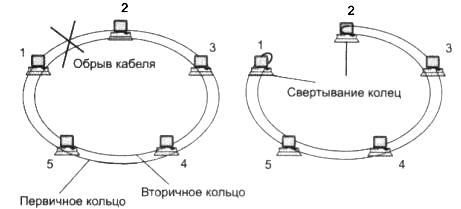

Рис. 2 Отказоустойчивость в сети FDDI
В стандартах FDDI много внимания отводится различным процедурам, которые позволяют определить факт наличия отказа в сети, а затем произвести необходимое реконфигурирование. Технология FDDI расширяет механизмы обнаружения отказов технологии Token Ring за счет резервных связей, которые предоставляет второе кольцо.
OSI. МОДЕЛЬ ВЗАИМОДЕЙСТВИЯ ОТКРЫТЫХ СИСТЕМ
Семиуровневая модель взаимодействия открытых систем (Open SystemsInterconnection, OSI), предложенная Международной организацией по стандартизации (International Organization for Standardization, ISO) . Модель ISO/ OSI предполагает, что все сетевые приложения можно подразделить на семь уровней, для каждого из которых созданы свои стандарты и общие модели. В результате задача сетевого взаимодействия делиться на меньшие и более легкие задачи, обеспечивается совместимость между продуктами разных производителей и упрощается разработка приложений за счёт создания отдельных уровней и использования уже существующих реализаций.

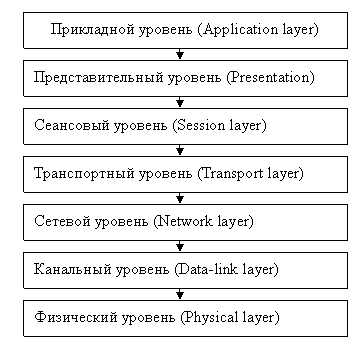

Рисунок 1. Семиуровневая модель
Теоретически, каждый уровень должен взаимодействовать с аналогичным уровнем удаленного компьютера. На практике каждый из них, за исключением физического, взаимодействует с выше – и нижележащими уровнями – представляет услуги вышележащему и пользуется услугами нижележащего. В реальной ситуации на одном компьютере независимо друг от друга иногда выполняется несколько реализаций одного уровня. Например, компьютер может иметь несколько сетевых адаптеров стандарта Ethernet или адаптеры стандартов Ethernet и Token-Ring и.т.д.
Рассмотрим подробнее каждый из семи уровней и их применение.
Физический уровень
Физический уровень описывает физические свойства (например, электромеханические характеристики) среды и сигналов, переносящих информацию. Это физические характеристики кабелей и разъемов, уровни напряжений и электрического сопротивления и.т.д., в том числе, например, спецификация кабеля «неэкранированная витая пара» (unshielded twisted pair, UTP)
Канальный уровень
Канальный уровень обеспечивает перенос данных по физической среде. Он поделен на два подуровня: управления логическим каналом (logical link control, LLC) и управления доступом к среде (media access control, MAC). Такое деление позволяет одному уровнюLLC использовать различные реализации уровня MAC. Уровень MAC работает с применяемым в Ethernet и Token-Ring физическими адресами, которые «вшиты» в сетевые адаптеры их производителями. Следует различать физические и логические (например, IP) адреса. С последним работает сетевой уровень.
Сетевой уровень
В отличии от канального уровня, имеющего дело с физическими адресами, сетевой уровень работает с логическими адресами. Он обеспечивает подключение и маршрутизацию между двумя узлами сети. Сетевой уровень предоставляет транспортному уровню услуги с установлением соединения (connection-oriented), например Х.25, или без установления такового (connectionless) например IP (internetprotocol). Одна из основных функций сетевого уровня – маршрутизация.
К протоколам сетевого уровня относиться IP и ICMP (Internet Control Massage Protocol).
Транспортный уровень
Транспортный уровень предоставляет услуги, аналогично услугам сетевого уровня. Надежность гарантируют лишь некоторые (не все) реализации сетевых уровней, поэтому ее относят к числу функций, выполняемых транспортным уровнем. Транспортный уровень должен существовать хотя бы потому, что иногда все три нижних уровня (физический, канальный и сетевой) предоставляет оператор услуг связи. В этом случае, используя соответствующий протокол транспортного уровня, потребитель услуг может обеспечить требуемую надежность услуг. TCP (Transmission Control Protocol) – широко распространенный протокол транспортного уровня.
Сеансовый уровень
Сеансовый уровень обеспечивает установление и разрыв сеансов, и управление ими. Сеанс – это логическое соединение между двумя конечными пунктами. Наилучший пример этой модели – телефонный звонок. При наборе номера Вы устанавливаете логическое соединение, в результате на другом конце провода звонит телефон. Когда один из собеседников говорит «аллё», начинается передача данных. После того как один из абонентов вешает трубку, телефонная компания выполняет некоторые действия для разрыва соединения. Сеансовый уровень следит также за очередностью передачи данных. Эту функцию называют «управление диалогом» (dialog management). Вот примеры протоколов сеансового, представительного и прикладного уровней –SMTP (Simple Mail Transfer Protocol), FTP (File Transfer Protocol) и Telnet.
Представительный уровень
Представительный уровень позволяет двум стекам протоколов «договариваться» о синтаксисе (представлении) передаваемых друг другу данных. Поскольку гарантий одинакового представления информации нет, то этот уровень при необходимости переводит данные из одного вида в другой.
Прикладной уровень
Прикладной уровень – высший в модели ISO/ OSI. На этом уровне выполняться конкретные приложения, которые пользуются услугами представительного уровня (и косвенно – всех остальных). Это может быть обмен электронной почтой, пересылка файлов и любое другое сетевое приложение.
Таблица 1. модель ISO/ OSI и некоторые протоколы соответствующих уровней.
ПРИКЛАДНОЙ УРОВЕНЬ |
SMTP (Simple Mail Transfer Protocol), FTP (File Transfer Protocol) |
ПРЕДСТАВИТЕЛЬНЫЙ УРОВЕНЬ |
|
СЕАНСОВЫ УРОВЕНЬ |
|
ТРАНСПОРТНЫЙ УРОВЕНЬ |
TCP AND UDP |
СЕТЕВОЙ УРОВЕНЬ |
IP, ICMP, ARP |
КАНАЛЬНЫЙ УРОВЕНЬ |
IEEE 802.3 Ethernet |
ФИЗИЧЕСКИЙ УРОВЕНЬ |
