Исходные данные для проектирования

Номинальная мощность	P2НОМ=45 кВт
Номинальное линейное напряжение	U1л=220 В
Частота сети	f1=50 Гц
Число фаз	m=3
Номинальная синхронная частота вращения	n1=750 м
Ротор	короткозамкнутый
Способ защиты от окружающей среды	IP44
Режим работы - продолжительный	S1
Соединение обмотки статора по схеме – «звезда»

Выбор главных размеров активных частей двигателя

1. Число полюсов

.

2. Предварительный выбор высоты оси вращения (рис.3.1, а), принимаем ближайшее стандартное значение мм.

3. Предварительное значение внутреннего диаметра статора по (3.2)

м ,

где – внешний диаметр сердечника статора (по табл.3.1) м;

коэффициент принимаем по табл.3.2 из диапазона 0,72–0,75, .

4. Полюсное деление по (3.3)

м.

5. Расчетная мощность по (3.4)

кВт,

k_Е = 0,963 по рис.3.4, и % по рис.3.5,б.

6. Предварительные значения линейной нагрузки и магнитной индукции в воздушном зазоре А/м; Тл (по рис.3.6, б).

7. Коэффициент полюсного перекрытия и коэффициент формы поля предварительно принимаются равными (см. с.20)

.

8. Предварительное значение обмоточного коэффициента (для двухслойной обмотки) (см. с.21)

.

9. Синхронная угловая частота двигателя по (3.5)

рад/с.

10. Расчетная длина сердечника статора по (3.6)

м.

11. Коэффициент длины (см. с.22)

Коэффициент λ находится в допустимых пределах (рис.3.9,а).

Расчет числа пазов, параметров обмотки статора

12. Предельные значения зубцового деления

м; м по рис.4.1

13. Число пазов статора по (4.1)

;

Принимаем , тогда число пазов на полюс и фазу (см. с.26)

.

14. Зубцовое деление статора (окончательно)

м = 14 мм.

15. Число эффективных проводников в пазу (предварительно, при условии, что число параллельных ветвей обмотки ) определяем по формуле (4.2)

;

номинальный фазный ток – по (4.3) при схеме «звезда»

А,

– номинальное фазное напряжение, = 220/1,73=127 B.

16. Принимаем (см. с. 27), тогда =26,16, округляем до .

17. Окончательные значения:

• число витков в фазной обмотке по (4.5)

;

• линейная нагрузка по (4.6)

А/м;

• коэффициент распределения для трехфазной обмотки (см.с.28)

;

• коэффициент укорочения шага обмотки (см.с.28)

,

, предварительно ;

• полюсное деление ,

• шаг обмотки , принимаем =7, тогда окончательно 7/9=0,78,

;

развернутая схема обмотки статора приведена на рис.12.1, спецификация паза – на рис.12.2; применяемые изоляционные материалы в табл.12.1;

• магнитный поток по (4.7)

Вб,где (рис.3.4);

• индукция в воздушном зазоре по (4.8)

Тл.

Значения и находятся в допустимых пределах (рис.3.6, б).

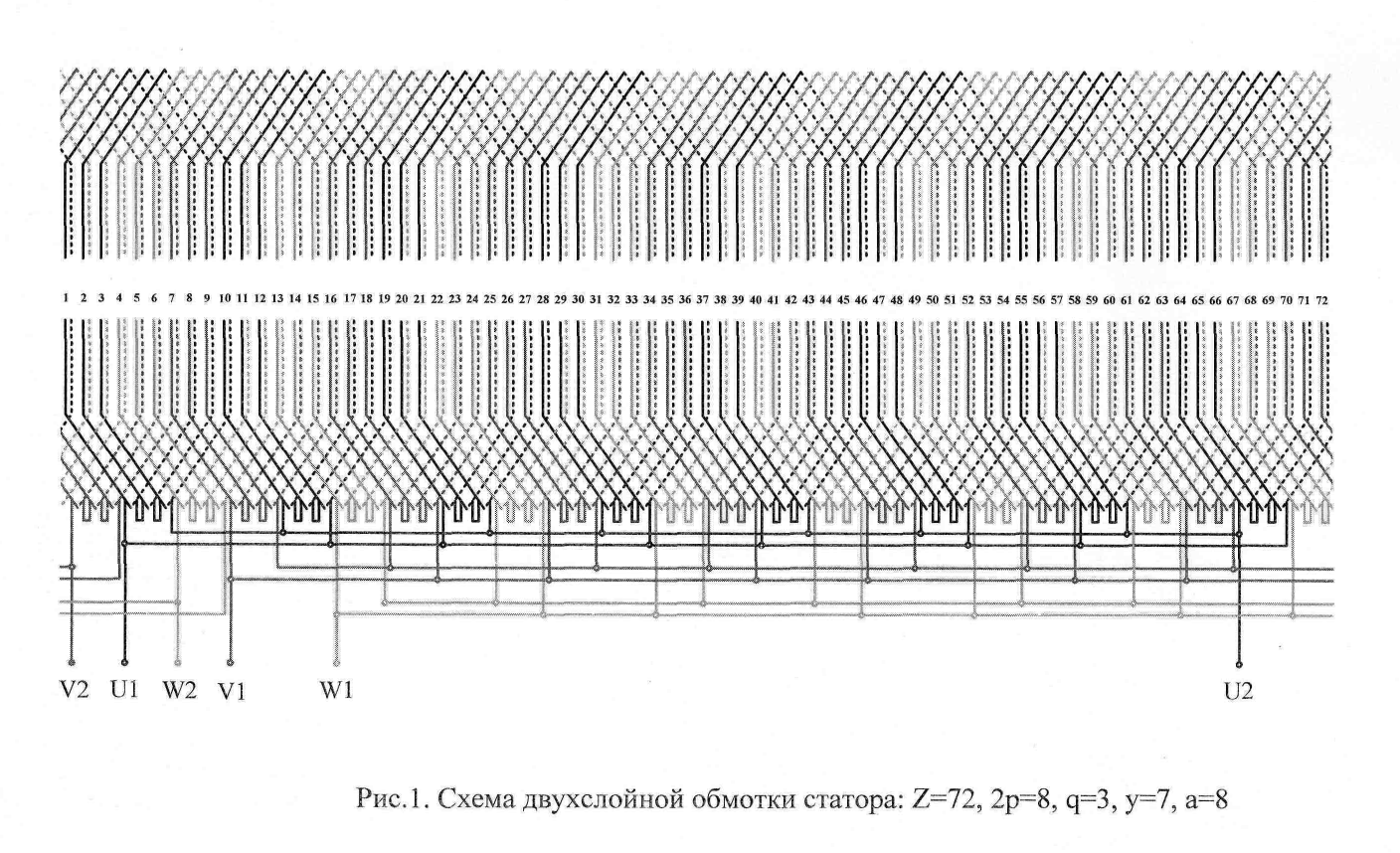

Рис. 12.1. Схема двухслойной обмотки статора: Z=72, 2p=8, q=3, y=7, a=8

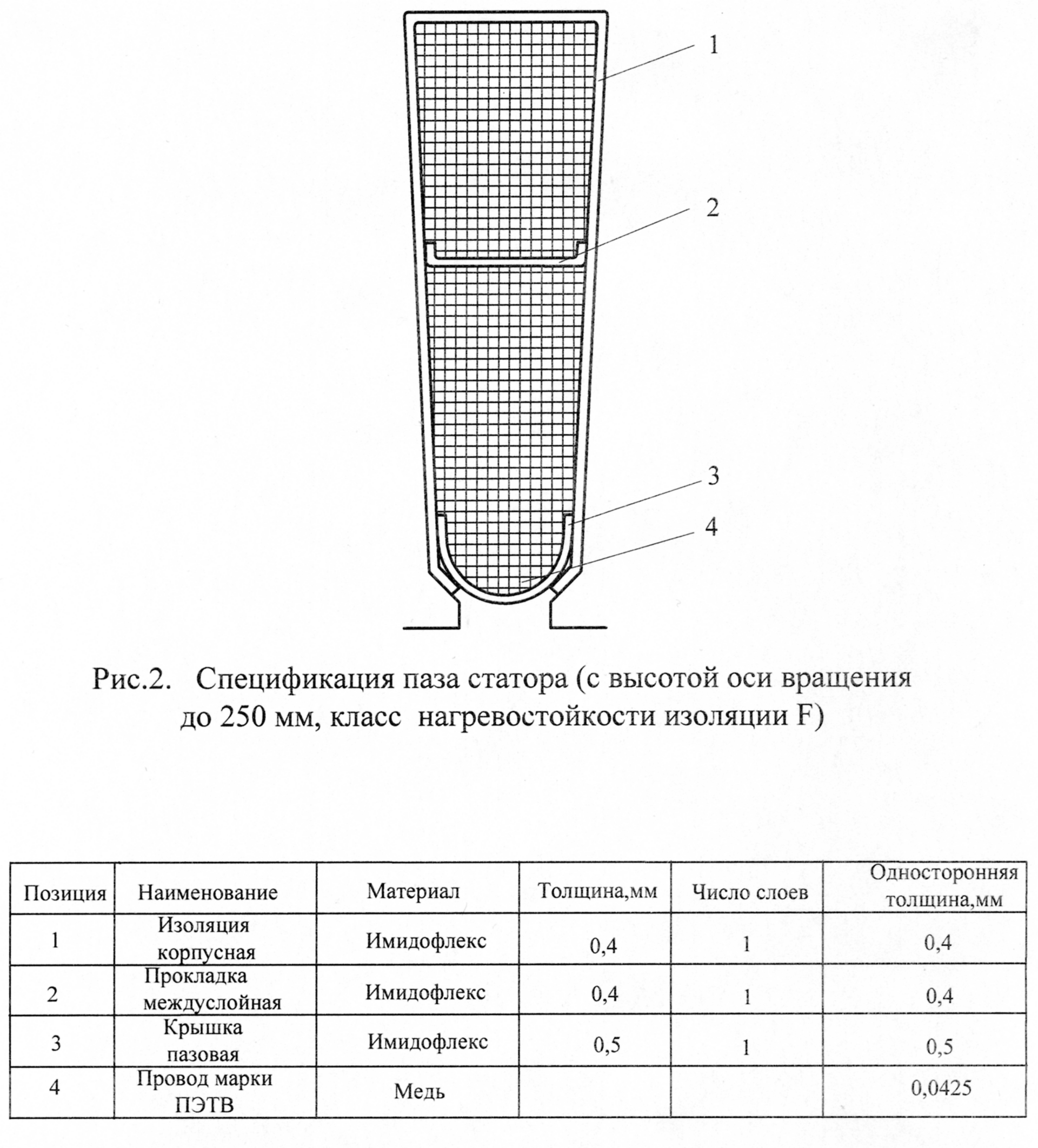

Рис. 12.2. Спецификация паза статора (с выcотой оси вращения до 250мм,

класс нагревостойкости изоляции F)

Таблица 12.1

Позиция	Наименование	Материал	Толщина, мм	Число слоев	Односторонняя толщина, мм
1	Изоляция корпусная	Имидофлекс	0,4	1	0,4
2	Прокладка междуслойная	Имидофлекс	0,4	1	0,4
3	Крышка пазовая	Имидофлекс	0,5	1	0,5
4	Провод марки ПЭТВ	Медь			0,0425

18. Плотность тока в обмотке статора (предварительно) по (4.10)

А/м²,

где (по рис.4.2, б).

19. Площадь поперечного сечения эффективного проводника (предварительно) по (4.9)

м² ; q_ЭФ= 3,219 мм².

20. Площадь поперечного сечения эффективного проводника (окончательно):

площадь поперечного сечения элементарного проводника

мм²,

где – число элементарных проводников в одном эффективном, принимаем (см. с. 29–31).

Выбираем по табл.4.2 стандартный провод марки ПЭТВ, сечение которого наиболее близко к расчетному сечению элементарного проводника d_ЭЛ=1,5мм, мм, q_ЭЛ=1,767мм², мм².

21. Плотность тока в обмотке статора (окончательно) по (4.12)

А/мм².
