11. Тепловой расчет
На первоначальной стадии проектирования достаточно достоверную оценку теплового режима двигателя дает приближенный метод теплового расчета, основанный на упрощенном представлении о характере тепловых связей между элементами электрической машины. В нем используют средние значения коэффициентов теплоотдачи с поверхности и теплопроводности изоляции, характерные для определенной конструкции и технологии производства двигателей данного типа.
Для расчета нагрева асинхронных машин, спроектированных на базе серий 4А и АИ, могут быть взяты усредненные коэффициенты теплоотдачи с поверхности и теплопроводности изоляции в пазовой и лобовой частях обмоток.
Расчет нагрева проводят, используя значения потерь, полученных для номинального режима, но потери в изолированных обмотках статора и фазного ротора несколько увеличивают по сравнению с расчетными, предполагая, что обмотки могут быть нагреты до предельно допустимой для принятого класса изоляции температуры: при классе нагревостойкости изоляции В — до 120 °С, при классе нагревостойкости изоляции F — до 140°С и при классе нагревостойкости изоляции Н — до 165 °С. При этом коэффициент увеличения потерь kp по сравнению с полученными для расчетной температуры составит для обмоток с изоляцией класса нагревостойкости В kp=120/75 = 1,15, для обмоток с изоляцией класса нагревостойкости F kp = ρ140/ρ115 = 1,07, для обмоток с изоляцией класса нагревостойкости Н kр = 140/115 = 1,45.
Электрические потери в обмотке статора делятся на потери в пазовой части Рэ.п1 и потери в лобовых частях катушек Р'Э.Л1, Вт:
(11.1)
.
(11.2)
Превышение температуры внутренней поверхности сердечника статора над температурой воздуха внутри машины, °С,
, (11.3)
где 1 – коэффициент теплоотдачи с поверхности, определяемый по рис.11.1 и 11.2 в зависимости от исполнения машины; К — коэффициент, учитывающий, что часть потерь в сердечнике статора и в пазовой части обмотки передается через станину непосредственно в окружающую среду (принимают по табл. 11.1).
Таблица 11.1
Средние значения коэффициента К
Исполнение двигателя по способу защиты |
Число полюсов двигателя 2р |
|||||
2 |
4 |
6 |
8 |
10 |
12 |
|
IP 44 |
0,22 |
0,20 |
0,19 |
0,18 |
0,17 |
0,16 |
IP23 |
0,84 |
0,80 |
0,78 |
0,76 |
0,74 |
0,72 |
в)

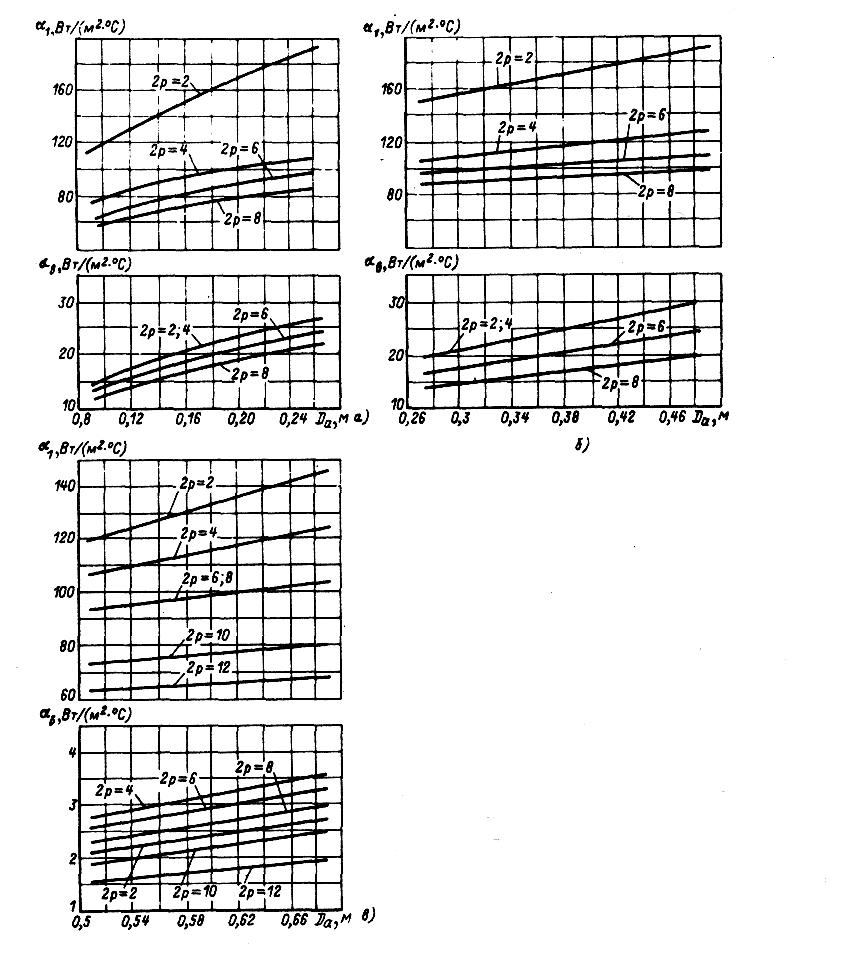

Рис. 11.1. Средние значения коэффициентов теплоотдачи с поверхности α1 и подогрева воздуха αВ для асинхронных двигателей исполнения IP44:
а – при h < 160 мм; б – при h = 160 250 мм; в – при h280 мм
(для двигателей с продуваемым ротором)
а)
в)

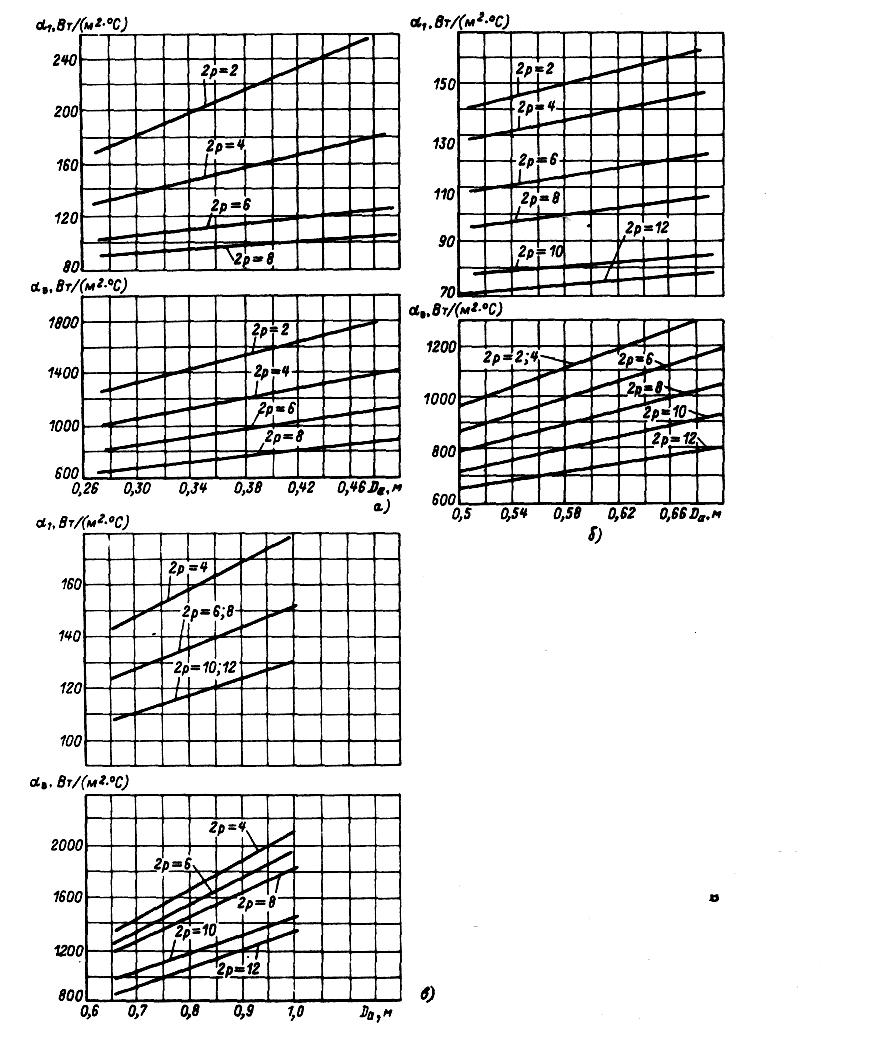

Рис. 11.2. Средние значения коэффициентов теплоотдачи с поверхности α1 и подогрева воздуха аВ для асинхронных двигателей исполнения IP23:
а – при h=160250мм, UHOM= 660 В; б – при h280 мм, UНОМ660 В;
в – при UНОМ = 6000В
Перепад температуры в изоляции пазовой части обмотки статора, °С,
(11.4)
где ПП1 — расчетный периметр поперечного сечения паза статора, равный для полузакрытых трапецеидальных пазов (см. рис. 4.7, а):
(11.5)
(hПК, b1, b2 — размеры паза в штампе); для прямоугольных открытых и полуоткрытых пазов (см. рис. 4.6),
(11.6)
bИЗ1 – односторонняя толщина изоляции в пазу; для всыпной обмотки bИЗ1 берется по соответствующим таблицам (см. главу 4). Для обмоток из прямоугольного провода
, (11.7)
где nэл и b — число и ширина неизолированных элементарных проводников, расположенных в одном слое по ширине паза; экв — средняя эквивалентная теплопроводность пазовой изоляции; для классов нагревостойкости В, F и Н экв=0,16Вт/(м · °С); 'экв – среднее значение коэффициента теплопроводности внутренней изоляции катушки всыпной обмотки из эмалированных проводников с учетом неплотности прилегания проводников друг к другу; значение 'экв берется по рис. 11.3; для обмоток из прямоугольного провода в (11.4) принимают

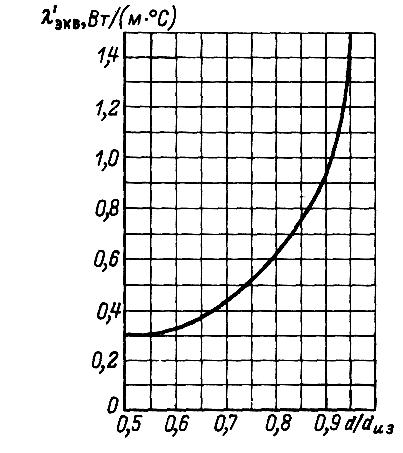

Рис. 11.3. Средние значения коэффициентов теплопроводности ЭКВ внутренней
изоляции в катушках обмотки из круглого эмалированного провода
Перепад температуры по толщине изоляции лобовых частей
(11.8)
где Пл1 — периметр условной поверхности охлаждения лобовой части одной катушки; Пл1 Пп1; bиз.л1 — односторонняя толщина изоляции лобовой части катушки. При отсутствии изоляции в лобовых частях bиз.л1 = 0; 'экв для всыпной обмотки определяется по рис. 11.3. Для катушек из прямоугольного провода принимают hп1/(12ЭКВ)=0.
Превышение температуры наружной поверхности изоляции лобовых частей обмотки над температурой воздуха внутри машины, °С,
(11.9)
Среднее превышение температуры обмотки статора над температурой воздуха внутри машины, °С,
(11.10)
Превышение температуры воздуха внутри машины над температурой окружающей среды определяется в предположении, что температура корпуса равна температуре воздуха внутри машины. При этом условии
(11.11)
где РВ — сумма потерь, отводимых в воздух внутри двигателя, Вт; αВ —коэффициент подогрева воздуха, Вт/(м2·°С), учитывающий теплоотдающую способность поверхности корпуса и интенсивность перемешивания воздуха внутри машины (см. рис. 11.1, 11.2); Sкор — эквивалентная поверхность охлаждения корпуса, м2.
Для двигателей со степенью защиты IP23
(11.12)
где
(11.13)
Р — сумма всех потерь в двигателе при номинальном режиме и расчетной температуре.
Эквивалентная поверхность охлаждения корпуса, м2,
(11.14)
Для двигателей со степенью защиты IP44 при расчете ΣР'В не учитывают также мощность, потребляемую наружным вентилятором, которая составляет примерно 0,9 суммы полных механических потерь:
(11.15)
где
определяется
по (11.13).
При расчете Sкор учитывают поверхность ребер станины:
(11.16)
где Пр— условный периметр поперечного сечения ребер корпуса двигателя; значение Пр может быть принято приближенно по кривой рис.11.4.
Р
ис.

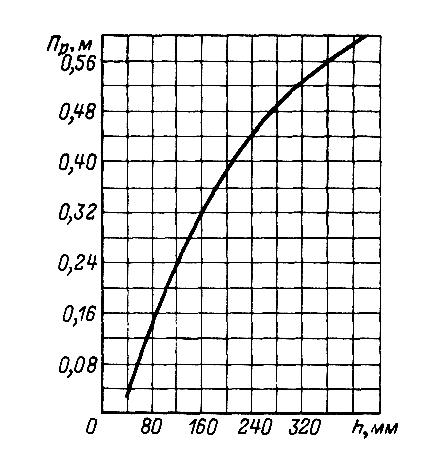

11.4. Средние значения периметра поперечного
сечения ребер корпуса
асинхронных двигателей
Среднее превышение температуры обмотки статора над температурой окружающей среды, °С,
(11.17)
Из-за
приближенного характера расчета
1
должно быть, по крайней мере, на 20% меньше,
чем допускаемое превышение температуры
для принятого класса изоляции.
Превышение температуры обмотки фазного ротора определяется аналогично в следующей последовательности.
Превышение температуры магнитопровода ротора над температурой воздуха внутри машины, °С,
(11.18)
где α2 — коэффициент теплоотдачи, определяемый по рис. 11.5 и 11.6;
PЭ.П2 — электрические потери в пазовой части обмотки ротора,
(11.19)
Перепад температуры в изоляции пазовой части обмотки ротора,°С,
(11.20)
где ПП2 – периметр паза ротора.

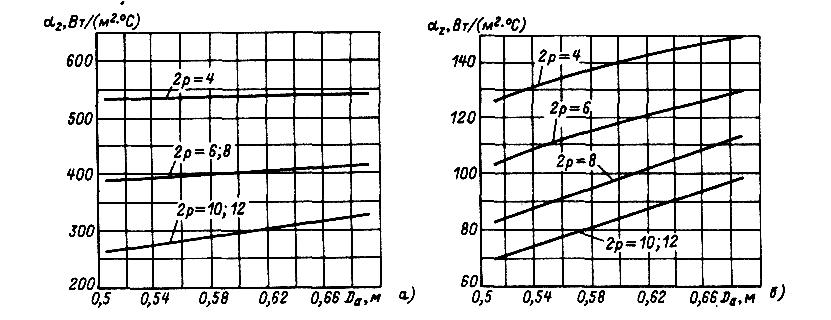

Рис. 11.5. Средние значения коэффициента теплоотдачи с поверхности α2
фазных роторов асинхронных двигателей с UНОМ660 В:
а — при исполнении IP44 с продуваемым ротором; б — при исполнении IP23
Рис.11.6. Средние значения коэффициентов теплоотдачи с поверхности α2 фазных роторов асинхронных двигателей с UНОМ = 6000 В исполнения IP23
Для прямоугольных пазов
(11.21)
Превышение температуры наружной поверхности лобовых частей над температурой воздуха внутри машины, °С,
(11.22)
где Рэ.л2 — электрические потери в лобовых частях обмотки, В,
(11.23)
Перепад температуры в изоляции лобовых частей обмотки ротора,°С,
(11.25)
где Пл2 – периметр поперечного сечения условной поверхности охлаждения лобовой части одной катушки, Пл2 =Пп2; bиз.л2 – односторонняя толщина изоляции лобовых частей .
Среднее превышение температуры обмотки ротора над температурой воздуха внутри двигателя, °С,
(11.26)
Среднее превышение температуры обмотки ротора над окружающей средой, °С,
(11.27)
