2.1Электрообогреваемый пол.

Вынимают грунт на глубину 230-260 мм, уплотняют. Затем насыпают слой песка 15-20 мм, уплотняют, гидроизолируют в виде листов рубироида или полиэтиленовой пленки в 1-2 слоя, после слой песка 15-20 мм, а затем теплую изоляцию из котельного шлака или кирамзита 80-150 мм уплотняют и присыпают песком. Затем бетон 40-60 мм, в слое бетона прокладывают нагревательные элементы в виде изолированных проводов или кабелей. На поверхности закладывают стальную сетку, соединяя её с нейтралью для защиты животных. При питании пониженным напряжением 30-60 В сетку можно не использовать.

В коровниках электрообогреваемые полы занимают не всю площадь стоил, а только лищь в лечебном помещении. Рекомендуется :

температура

_{поверхностный поток}

_{удельная обогреваемая площадь на голову не менее}

шаг укладки нагревательного провода 0,15-0,2 м

Для нагрева используют провода: ПОСХП,ПОСХВ,ПОВСВ,ПОСХТ и кабели: КНРПВ,КНРПЭВ,КНМСС,КНМС.

Данные для расчета:

Температура пола

_{поверхностный поток}

_{удельная обогреваемая площадь на голову не менее}

шаг укладки нагревательного провода 0,15-0,2 м

Расчет электропола:

₁₎

₂₎Определяем удельную мощность, берем

_{3) на фазу}

_{4)выбираем провод ПОСХП и линейную нагрузку ΔР=10Вт/м}

5)шаг укладки 0,15 м

Определяем число ветвей в фазе

_{ветвей в фазе, следовательно z=1}

Электрообогреваемые полы состоят из нагревательных проводов, уложенных зигзагообразно с требуемым шагом в слое бетона (рис. а). Экранирующую сетку присоединяют к контуру выравнивания потенциала не менее чем в двух местах.

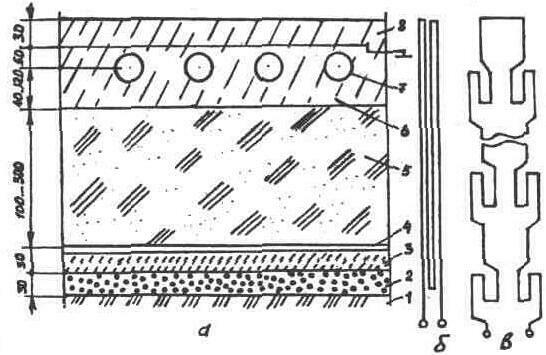

Рисунок 2,5 - Эскиз электрообогреваемог пола: а — схематический разрез; б, в — способы укладки нагревательного провода; 1 — утрамбованный грунт; 2 — щебень; 3, 6 — бетон, 4, 5 — гидро и теплоизоляция, 7 — нагревательный провод; 8 — экранирующая сетка

Выходные концы нагревательного элемента протягивают в трубы и подключают к распределительным коробкам. Напряжение питания изолированных нагревательных элементов 220 В; к неизолированным проводам подводят пониженное напряжение через трансформатор.

3 Светотехнический расчет основного помещения.

Размеры помещения 130×17×4;

Коэффициенты отражения:

Потолка - 30% - потолок ровный побеленный;

Стен – 10% - с окнами побеленные;

Пола – 10% -деревянный не окрашенный;

Помещение сырое, с тяжелыми условиями среды.

Выбор нормируемой освещенности и коэффициента запаса

Выбираем нормируемую освещенность (на полу) Е_н=75 лк;

Выбираем коэффициент запаса для помещения со средним уровнем запыленности К_з=1,5.

Выбор вида и системы освещения

Принимаем систему освещения - общее равномернее;

Вид освещения – рабочие.

Выбор светильника

Выбираем светильник по трем критериям: по конструктивному исполнению (IP), по светотехническим характеристикам (КСС) и экономическим показателям (КПД).

Из табл.3,1 - Светильники для сельскохозяйственных помещений, выбираем светильники для помещений с тяжелыми условиями среды.

Таблица 3,1 - Светильники для сельскохозяйственных помещений

Помещения с тяжелыми условиями среды
Для одной и двух ламп мощностью по 40 Вт, подвесные	ПВЛМ 1×40-01 ПВЛМ 1×40-02 ПВЛМ 2×40-01 ПВЛМ 2×40-02	ТУ 16.535.070-97
То же, для ламп мощностью 80 Вт	ПВЛМ 1×80-01 ПВЛМ 1×40-02 ПВЛМ 2×80-01	ТУ 16.535.070-97
Для ламп мощностью до 40 Вт, корпус из пластмассы или стеклопластика, с рассеивателем, потолочный.	ПВЛП 2×40-01	ТУ 16.535.775-93

IP: ПВЛМ 2×40-01 – подвесной;

КСС: ИВЛМ 2×40-01 – Д-2;

КПД: ПВЛМ 2×40-01 – КПД оптический – 68%, КПД светотехнический – 40%.

Область применения светильника ПВЛМ:

Светильники серии ПВЛМ (Ардатовский светотехнический завод), предназначены для общего освещения производственных зданий.

Характеристика светильника ПВЛМ:

- класс защиты от поражения электрическим током – I по ГОСТ 12.2.007.0-75

- номинальное напряжение 220 V

- степень защиты – 5`3 по ГОСТ 17677-82

- источник света: - трубчатая люминесцентная лампа Т8 с цоколем G13 (мощность 36 Вт)

- трубчатая люминесцентная лампа Т12 с цоколем G13 (мощность 40 Вт)

- тип монтажа: подвесной (на стержень, на горизонтальную поверхность)

- климатическое исполнение – УХЛ4, 04

- работают светильники серии ПВЛМ от сети питания 220 В, 50 Гц

Конструкция светильника ПВЛМ:

- металлический корпус и крышка изготовлены из стали, окрашены белой порошковой краской. Панель крепиться к корпусу двумя резьбовыми замками.

- диффузный отражатель изготовлен из стали, окрашен белой порошковой краской, крепиться к корпусу двумя поворотными подпружиненными замками из ударопрочного полистирола. Экранирующая решетка изготовлена из стали, окрашена белой порошковой краской, крепиться к отражателю с помощью подпружиненных кронштейнов армированными винтами.

- уплотнительная прокладка по контуру между корпусом и крышкой из вспененной резины.

- герметичный ламподержатель (IP) изготовлен из поликарбоната.

Установка светильника ПВЛМ:

- монтаж индивидуально или в линию.

- крепление: на несущую поверхность (базовое исполнение);

- подвесы^*: крюк, стержень, подвес на трос.

^* заказываются дополнительно к базовому исполнению.

- способ монтажа: крепление на скользящих подвесах.

Расшифровка модификации светильника ПВЛМ:

ПВ – пылевлагозащитный;

Л – прямые трубчатые люминесцентные лампы;

М – модернизированный;

Д – диффузный отражатель;

О – отверстие в отражателе;

Р – экранирующая решетка;

22 – установка на несущую поверхность.

Опции:

- возможность установки блока аварийного питания.

- возможность установки регулируемых ЭПРА (1-10В, DALI).

- примечание – при заказе светильников с ЭмПРА с компенсированной схемой включения (cos≥0,85, параллельная компенсация) седьмая цифра кода – 0

При заказе светильников с ЭПРА (cos≥0,96) седьмая цифра кода – 1

ВНИМАНИЕ! Для обеспечения указанной производителем степени защиты от пыли и влаги категорически запрещается применение ламп Т10 G13 .

Светильники расщитываем с учетом, что при общем освещении горит одна лампа, а при доении коров включаем вторую.
