3.Элементы текста

1.Общие положения

1. Элементами текста являются: формулы и уравнения; таблицы; иллюстрации; сокращения; числа и знаки; единицы физических величин; примеры; примечания; ссылки и сноски.

2.Формулы и уравнения

2. Формулы располагают по тексту или отдельными строками. По тексту помещают несложные формулы, а в отдельную строку основные формулы, применяемые в работе при расчетах и исследованиях. В строке можно располагать только одну формулу. Формулы располагают симметрично тексту по центру листа; выше и ниже каждой формулы оставляют одну свободную строку (21 пт.). Интервал между формулами, следующими одна за другой, должен быть таким, как в тексте.

Если необходимо привести числовое значение величины, то его помещают после пояснения.

Пример

(6.1)

где: Е - кинетическая энергия, Дж;

т - масса материальной точки, равная 0,5 кг;

V - скорость движения, равная 30 м/с.

2. Помещать обозначения единиц физических величин рядом с формулой, выражающей зависимость между величинами в буквенной форме, не допускается:

правильно: неправильно: м/с.

3. Буквенные обозначения единиц, входящих в произведение отделяют точкой на средней линии, как знаком умножения.

Пример Н·м; А·м².

4. Формулы могут быть пронумерованы. Нумеровать следует только основные расчетные формулы и формулы, на которые необходимо сделать ссылки. Нумерация формул должна быть в пределах раздела.

Номер формулы указывают в круглых скобках справа от нее в конце строки.

При переносе формулы на следующую строку (страницу) номер указывают на уровне последней строки.

3.Таблицы

1. Для удобства изложения и чтения текста цифровые и другие показатели рекомендуется оформлять в виде таблицы. На все таблицы должны быть ссылки в тексте.

2. Таблицы должны быть пронумерованы. Их нумеруют в пределах раздела.

Номер записывают после слова «Таблица -»; запись выполняют над таблицей с левой стороны.

3. Таблица может иметь наименование, которое должно отражать содержание таблицы и быть кратким. Его записывают после номера через черточку строчными буквами с первой прописной.

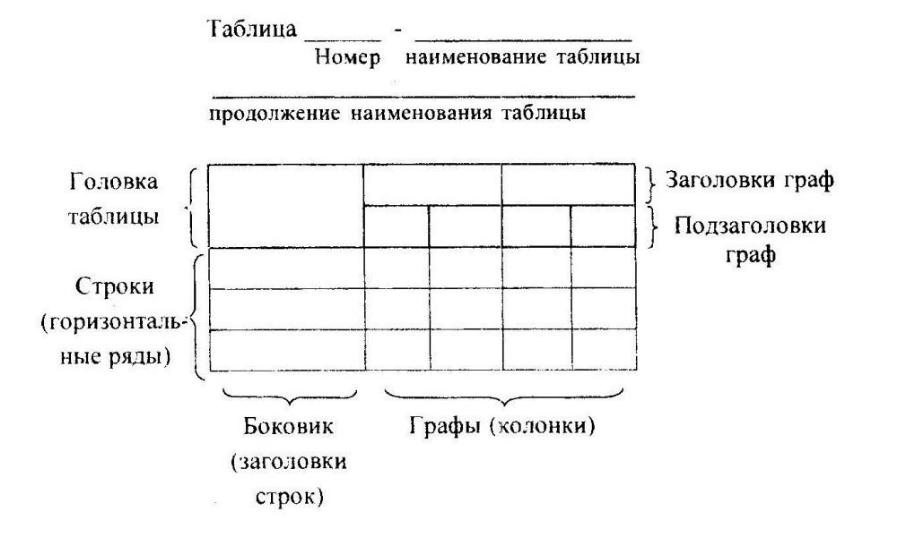

4. Таблицу оформляют, как указано на рисунке 3.1.

Размеры выбирают произвольно, в зависимости от помещаемого материала. Таблицу, как правило, ограничивают линиями. Горизонтальные линии, разграничивающие строки таблицы, допускается не проводить, если их отсутствие не затрудняет пользование таблицей.

Шапка таблицы должна быть отделена линией от остальной части таблицы.

Высота строк таблицы должна быть не менее 8 мм.

Разделять заголовки и подзаголовки боковика и граф диагональными линиями не допускается.

5. Вверху и снизу таблицы рекомендуется оставлять по одной свободной строке.

6. Таблицу, в зависимости от ее размера, можно помещать: после текста, в котором она упоминается; на отдельной следующей странице; в приложении к тексту документа.

Допускается располагать таблицу вдоль длинной стороны листа.

Рисунок 6.

Если при делении таблицы на части, таблица прерывается снизу, то в первой части таблицы нижнюю ограничительную горизонтальную линию допускается не проводить. Если таблица прерывается справа, то в первой части таблицы допускается не проводить правую ограничительную вертикальную линию.

Таблица 6.1 – Материалы и комплектующие изделия.

Наименование материалов и комплектующих изделий	Сорт Размер Тип	Ед. измер.	Кол-во единиц
Сталь листовая	Б=1.5	кг	200
Сталь листовая	Б=6	кг	260
Сталь круглая	Д=10	кг	140
Шкив	d=80	шт.	4
Шкив	d=180	шт.	4

Окончание таблицы 6.1

Наименование материалов и комплектующих изделий	Сорт Размер Тип	Ед. измер.	Кол-во единиц
Тиристор	Т-160	шт.	12
Провод монтажный	ППВ-4	м.	120

5. Таблицы с небольшим количеством граф допускается делить на части и помещать одну часть рядом с другой, разделяя их утолщенной линией, при этом головку таблицы повторяют:

Таблица 6.2 - Удельное сопротивление грунта

Наименование грунта	Рекомендуемые значения , 102 Ом*м	Наименование грунта	Рекомендуемые значения , 102 Ом*м
Песок	7,0	Садовая земля	0,4
Супесь	3	Чернозем	2,0
Суглинок	1	Торф	0,2
Глина	0,4	Речная вода	1,0
