И ндуктивные выключатели, встраиваемые заподлицо в металл

бесконтактные выключатели могут быть встроены в металл на одном уровне с торцевой чувствительной поверхностью без изменения рабочих параметров. рас­стояние между двумя соседними выключателями должно составлять не менее величины диаметра датчика.

Индуктивные выключатели, не встраиваемые заподлицо в металл

Бесконтактный выключатель не является встраиваемым в металл, если для под­держания установленного значения какого-либо параметра такого выключателя требуется свободная зона, в которой не должны находиться материалы, влияю­щие на данный параметр.

Встречное расположение выключателей

Расстояние между активными поверхностями датчиков должно быть больше ве­личины 3S _ном.

Рис. 2.12. Установка нескольких индуктивных путевых выключателей

Здесь величина S_ном — номинальное расстояние переключения — такое расстояние от активной поверхно­сти выключателя до приближающегося к нему объекта, при достижении которого последний вызывает гаранти­рованное срабатывание выключателя.

В большинстве емкостных выключателей для изменения их чувствительности используют регулировочные потенциометры (рис. 2.13, а). Предел чувствительности можно настроить таким образом, что выключатель не будет реагировать на те материалы, диэлектрическая проницаемость которых недостаточно велика для его срабатывания. Таким образом, появляется возможность, к примеру, определения уровня жидкости в пластико­вых бутылках через их стенки, индикации наличия содержимого в картонных коробках и т. п. (рис. 2.13, б).

Работа оптических (фотоэлектрических) путевых выключателей (рис. 2.14) основана на изменении осве­щенности фоточувствительного элемента (фотоприемника) при перемещениях контролируемого объекта.

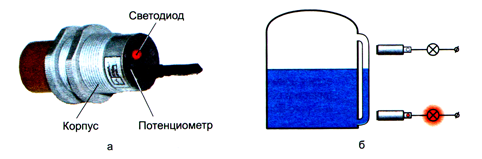

Рис. 2.13. Настройка емкостного путевого выключателя

Конструкция оптического выключателя (датчика) включает: излучатель и приемник 1, которые могут распо­лагаться как в одном, так и в разных корпусах; логическую цепь 2, осуществляющую сравнение параметров излучаемого и воспринимаемого светового потока; усилитель 3, сигнал от которого поступает на нагрузку 4. Наличие логической цепи в датчике исключает возможность его ложного срабатывания от посторонних источ­ников света.

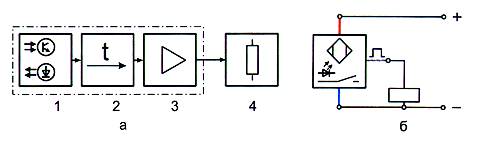

Рис. 2.14. Оптический путевой выключатель: а) структурная схема; б) условное обозначение и схема подключения

Оптические датчики характеризуются большим разнообразием вариантов конструктивного исполнения (рис. 2.15).

Датчики типа «разнесенная оптика» состоят из двух корпусов — приемника и излучателя, которые должны располагаться строго друг напротив друга, рис. 2.15 а.

Датчики с отражением от катафота (световозвращате­ля) содержат излучатель и приемник в едином корпу­се. Катафот входит в состав датчика, рис. 2.15 б.

Датчики с отражением луча от контролируемого объекта, рис. 2.15 в.

Датчики с оптоволоконными проводами используются в случаях, когда для самого датчика не хватает места в рабочей зоне, рис. 2.15 г.

а)

б)

в)

г)

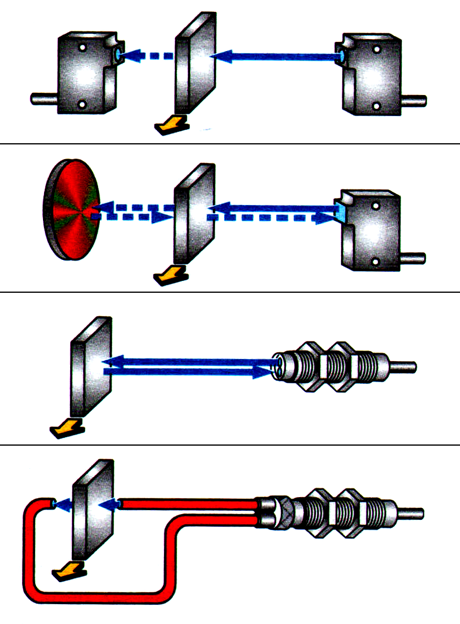

Рис. 2.15. Оптические путевые выключатели

На электрических схемах бесконтактным путевым выключателям присваивают буквенно-цифровые индек­сы, например В1, В2 и т. д. Исключение могут составить герконовые выключатели, которые, как и контактные выключатели, часто обозначают латинской буквой S.
