2.1.6. Рисование прямых линий определенной ширины
Команда TRACE (ПОЛОСА)
Для рисования сплошных линий заданной ширины используется команда Trace (Полоса). С помощью команды Fill можно управлять видимостью "полосы" на экране. Для изображения сплошной полосы после ввода команды Fill ввести опцию On.
После ввода команды TRACE на запрос
Specify trace width <current>:
Ширина трассы <текущее>:
следует ввести ширину линии. Затем в ответ на каждый следующий запрос вводится координата очередной точки линии (аналогично команде LINE).
В режиме ORTHO трассы могут быть только горизонтальными или вертикальными.
2.1.7. Рисование кривых линий переменной ширины (полилиний)
Команда PLINE (ЛОМАНАЯ)
Для построения двухмерного изображения, включающего контуры с прямолинейными и криволинейными участками различной ширины, используется команда Pline.
Команда Pline (Полилиния) позволяет создавать объекты, называемые полилиниями и состоящими из сегментов линий и дуг. Полилиния трактуется как единое целое. После ввода команды Pline появляется подсказка
Specify start point:
Задать начальную точку.
После ввода первой точки следует подсказка:
Specify next poin or [Arc /Close /Halfwidth /Length/ Undo /Width]
Ввести следующую точку или [Дуга/Замкни/Полуширина/Длина /Отмени/Ширина]
Разберем возможные варианты ответов:
Arc (Дуга) – переводит команду PLINE в режим прорисовки дуг;
Close (Замкни) – создает замкнутую полилинию путем проведения сегмента от текущей точки к начальной;
Halfwidth (Полуширина) – позволяет ввести значение, равное полуширине полилинии;
Length (Длина) – строит сегмент полилинии заданной длины в том же направлении, что и предыдущий;
Undo (Отмени) – удаляет последний нарисованный сегмент полилинии;
Width (Ширина) – позволяет ввести значение, равное ширине полилинии.
В случае выбора опции Аrc выдается следующая подсказка:
[Angle/ CEnter/ CLose/ Direction/ Halfwidth/ Line/ Radius/ Second pt/ Undo/ Width]
[Угол/ Центр/ Замкни/ Направление/ Полуширина/ Отрезок/ Радиус /Вторая/ Отмени/ Ширина]
Рассмотрим только новые опции:
Angle (Угол) — прорисовка дуги по ее углу;
Center (Центр) — центральная точка дуги;
Direction (Направление) – направление прорисовки дуги, если дуга не является касательной к предыдущему сегменту;
Line (Отрезок) — возвращается в режим прорисовки прямых сегментов полилинии;
Radius (Радиус) — позволяет вводить дугу по ее радиусу;
Second pt (Вторая) — запрашивает вторую и третью точки дуги, если дуга строится по трем точкам.
2 .1.8. Текст
. Команда MTEXT (ПАРАГРАФ)
Э
та
команда служит для создания многострочного
текста.

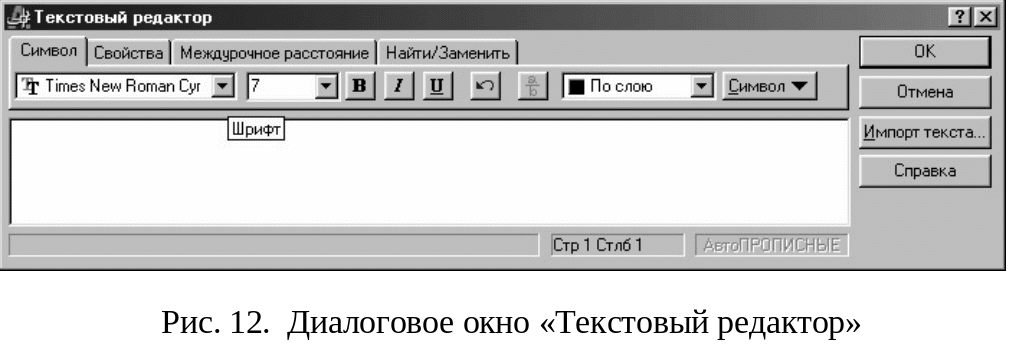

После введения команды MTEXT в ответ на запрос программы необходимо указать нижний левый и верхний правый углы зоны расположения текста, после чего появится диалоговое окно «Текстовый редактор» (рис. 12).
Параметры текста задаем следующим образом. С помощью мышки необходимо активизировать окно стиля текста (подводим стрелку-курсор к черному треугольнику и нажимаем левую клавишу мыши), в результате появится список стилей текста, из которого выбираем необходимый (например, Times New Roman Cyr). В следующем окне задают размер шрифта. Аналогично выбирают цвет текста (окно «По слою»). Далее, нажимая кнопки, можно получить:
– жирный
текст;
– подчеркнутый текст;
– чертежный шрифт.
После задания необходимых параметров текста в этом же окне вводят текст. Для переноса текста на поле чертежа в указанное ранее место необходимо нажать кнопку ОК.
Для включения в чертеж одной строки текстовой информации в AutoCAD используется команда TEXT, которая имеет следующие опции:
Justify/Style/<Start point>:
Выравнивание/Стиль/<Начальная точка>:
Если ввести J, то выбираем опцию выравнивания текстовой строки. Это можно выполнить с помощью ключей:
Align (Вписанный) – служит для того чтобы текст точно вписывался в заданную область;
Fit (По ширине) – служит для ввода строки заданной высоты, вписанной между двумя точками;
Center (Центр) – обеспечивает центрирование базовой линии относительно заданной точки;
Middle (Середина) – обеспечивает горизонтальное и вертикальное центрирование базовой линии относительно заданной точки;
Right (Вправо) – обеспечивает выравнивание текста по правому краю.
По умолчанию текст выравнивается по левому краю. Во всех случаях ввод текста осуществляется в ответ на запрос:
TEXT:
