Введение
Бурное развитие компьютерной техники позволило значительно упростить работу конструкторов. Применение систем автоматизированного проектирования стало свершившимся фактом.
В настоящее время разработаны различные графические пакеты прикладных программ для автоматизации разработки конструкторской документации. Одним из наиболее перспективных, является графический пакет AutoCAD, который представляет собой мощную систему, позволяющую не только разрабатывать чертежи, но и моделировать сложные поверхностные и твердотельные конструкции, используемые в различных областях науки и техники.
Переход на новые технологии конструирования требует изучения методов компьютерной графики. В пособии рассматриваются команды и функции системы AutoCAD, необходимые для выполнения расчетно-графических работ по выполнению технических чертежей, созданию трехмерных моделей. Показаны возможности компьютерной графики, которые позволяют разрабатывать сложные машиностроительные детали и поверхностные модели обуви и одежды.
При работе с версиями пакета от AutoCAD-2008 и выше иногда возможны небольшие отличия в алгоритме работы некоторых команд. Кроме того, при русификации пакета возможны различия в переводе имен команд, однако вид пиктограмм, как правило, сохраняется.
1. Общие принципы работы с пакетом AutoCad
1.1. Загрузка системы
1. Включить компьютер и монитор. После включения компьютера загружается операционная система и идет ее тестирование.
2. Программа запускается двойным щелчком левой клавиши мыши на пиктограмме AutoCAD (запуск и работа AutoCAD в дисплейном классе в ответ на запрос о введении пароля следует нажать клавишу <Esc>; в этом случае произойдет автоматическая загрузка пакета AutoCAD).
3
16

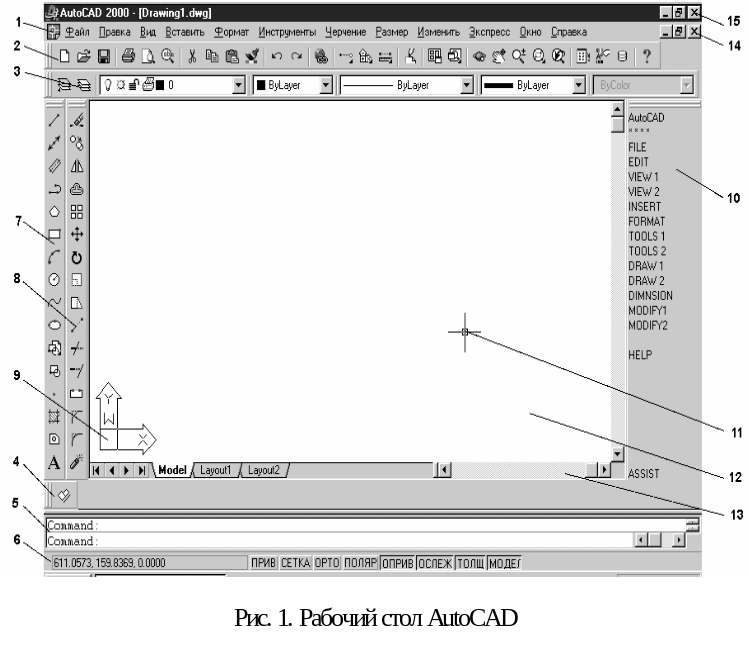

1. Строка падающих меню.
2. Стандартная панель инструментов.
3. Панель инструментов свойств объектов.
4. Строка дополнительных команд.
5. Командная строка.
6. Статусная строка.
7. Команды редактора рисования.
8. Команды редактирования.
9. Пиктограмма системы координат.
10. Экранное меню.
11. Перекрестье.
12. Поле чертежа.
13. Линейки прокрутки.
14. Кнопка закрытия чертежа.
15. Кнопка выхода из AutoCAD.
16. Строка сервисных кнопок.
1.2. Строка падающих меню
Строка падающих меню может содержать следующие пункты (в скобках даны названия пунктов в русифицированной версии AutoCAD):
File (Файл) – меню работы с файлами;
Edit (Правка) – меню редактирования частей графического поля рабочего стола;
View (Вид) – содержит команды управления экраном, панорамирования, переключения режимов пространства листа и пространства модели, установки точки зрения, удаления невидимых линий, закраски, тонирования, управления параметрами дисплея; позволяет установить необходимые панели инструментов;
Insert (Вставить) – обеспечивает вставку блоков, внешних объектов, объектов других приложений;
Format (Формат) – обеспечивает работу со слоями, цветом, типами линий; управление стилем текста, размеров, видом маркера точки, стилем мультилинии; установку единиц измерения, границ чертежа;
Tools (Инструменты) – содержит средства управления системой, экраном пользователя; включает установку параметров черчения и привязок с помощью диалоговых окон; обеспечивает работу с пользовательской системой координат;
Draw (Черчение) – включает команды рисования;
Dimension (Размер) – содержит команды простановки размеров и управления параметрами размеров;
Modify (Изменить) – включает команды редактирования элементов чертежа;
Help (Справка) – содержит мощную систему гипертекстовых подсказок.
Пункты этой строки являются заголовками падающих меню. Двигая мышь, переместите курсор в зону строки падающих меню. При этом происходит выделение цветом пункта, который попал в зону курсора. Один щелчок левой клавиши мыши активизирует этот пункт, и на экране появится падающее меню, из которого можно выбирать команду.
Нетрудно заметить, что строка падающих меню 1 и экранное (боковое) меню 10 дублируют друг друга, поэтому для получения большей графической зоны экранное меню чаще всего отсутствует. Строка падающих меню может быть изменена путем включения или выключения тех или иных кнопок.
