1.Виды соединений трубопроводов. Разъемные и неразъемные соединения.
В химической промышленности применяются трубы: стальные (из углеродистых и легированных сталей), чугунные (из серого чугуна и ферросилида), из цветных металлов (алюминия, меди, свинца), керамические, из пластических масс (фаолита, текстолита, винипласта, полиэтилена и др.), из стекла, а также стальные с внутренним защитным покрытием

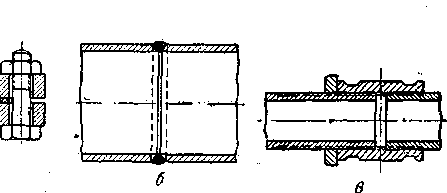

Рис.19. Способы соединения труб:
а — фланцевое; б— сварное; в — на муфте.
(например, гуммированные). Трубы соединяют посредством фланцев, сварки или на резьбе при помощи муфт. Фланцы приваривают к трубе либо надевают на резьбе. Фланцы чугунных труб отливаются заодно с трубой. Трубы из хрупких материалов (ферросилид, керамика), из цветных металлов и пластических масс изготовляют с бортиками и соединяют на свободно вращающихся фланцах. Плотность фланцевых соединений достигается посредством прокладок, которые зажимаются между фланцами при помощи болтов. При умеренных давлениях (в трубопроводах до ~40ат) прокладки изготовляют из мягких материалов — паронита, фибры, резины и др., при высоких давлениях — из металлов (мягкой стали, меди, алюминия) или выполняют их в виде металлической оболочки с сердцевиной из мягкого материала. Трубы соединяются на фланцах посредством разнообразных фасонных частей (фитинги): колен, тройников, крестовин и др.
6.Типы фланцевых соединений трубопроводов.
Конструкцию фланцев и материалов для них следует выбирать с учетом параметров рабочих сред по нормативно-технической документации и (или) рекомендациям специализированных (экспертных) организаций.
Плоские приварные фланцы применяются для трубопроводов, работающих при условном давлении не более 2,5 МПа (25 кгс/см2) и температуре среды не выше 300 "С. Для трубопроводов групп А и Б с условным давлением до 1 МПа (10 кгс/см2) применяются фланцы, предусмотренные на условное давление 1,6 МПа (16 кгс/см2).
Для трубопроводов, работающих при условном давлении свыше 2,5 МПа (25 кгс/см2) независимо от температуры, а также для трубопроводов с рабочей температурой выше 300 °С независимо от давления применяются фланцы приварные встык.
Фланцы приварные встык должны изготавливаться из поковок или бандажных заготовок.
Допускается изготовление фланцев приварных встык путем вальцовки заготовок по плоскости листа для трубопроводов, работающих при уел овном давлении не более 2,5 МПа (25 кгс/см2), или гиба кованых полос для трубопроводов, работающих при условном давлении не более 6,3 МПа (63 кгс/см2), при условии контроля сварных швов радиографическим или ультразвуковым методом в объеме 100 %.
а

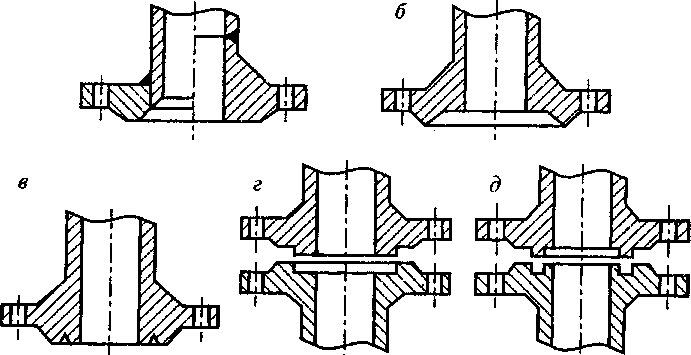

Рис. 22. Уплотнительные поверхности фланцев арматуры и соединительных частей трубопроводов:
а — гладкая; б — под линзовую прокладку; в — под кольцевую прокладку овального сечения; г — выступ-впадина; д — шип-паз
Для трубопроводов, транспортирующих вещества групп А и Б технологических объектов I категории взрывоопасности, не допускается применение фланцевых соединений с гладкой уплотнительной поверхностью, за исключением случаев применения спирально навитых прокладок с ограничительным кольцом.
Крепежные детали для фланцевых соединений и материалы для них следует выбирать в зависимости от рабочих условий и марок сталей фланцев.
Для соединения фланцев при температуре выше 300 "С и ниже —40°С независимо от давления следует применять шпильки.
