3.Схема расположения съемочного и звукового оборудования на площадке для каждого из двух эпизодов
Схема расположения съемочного и звукового оборудования на площадке для эпизода 1
Рис 3.1
Актёр – Дьяк
Актёр – Фельдшер
Столик
Письменный стол
Кушетка
В данном эпизоде задействованы 2 актёра. Один сидит, другой стоит напротив первого. Над каждым актёром должен быть подвешен микрофон. Также нам нужен микрофон для записи атмосферы и микрофон для записи шумов. Все микрофоны подвешены над площадкой. Эпизод снимают 3 камеры – одна снимает общий план, 2 другие – крупные планы героев.
Схема расположения съемочного и звукового оборудования на площадке для эпизода 2
Рис 3.2
Актёр – Червяков
Актёр – Генерал
Стол
В данном эпизоде также задействованы 2 актёра, однако они распологаются на расстояние друг от друга. Над каждым из них должен висеть микрофон.
И нам понадобится 2 микрофона для записи шумов и атмосферы.
Все микрофоны подвешены, кроме микрофонов для Червякова, они находятся на удочках.
Снимают эпизод так же 3 камеры.
4.Структурная схема соединения оборудования на площадке с учетом видео, звукового сигнала и сигнала синхронизации для каждой из сцен
Схема соединения оборудования на площадке. Эпизод 1.
Рис.4.1.
Схема соединения оборудовании на площадке. Эпизод 2.
Рис. 4.2.
ПРИМЕЧАНИЕ ОТ ПРЕПОДАВАТЕЛЯ.
ВНИМАНИЕ! В СХЕМЕ НЕ УКАЗАНЫ ИСПОЛЬЗОВАННЫЕ АППАРАТЫ. Необходимо обязательно (!!) указывать маршрутизацию сигнала ( аудио, видео, синхро сигнал РАЗНЫМИ ЛИНИЯМИ) и в прямоугольниках показать название оборудования и его марку). Схема и расположение объектов на площадке может быть выполнена от руки, но обязательно отсканирована, в таком случае в вариант работы, записанной на диск.
5.Обоснование выбора микрофонов, их характеристики, назначение в выбранных эпизодах
Для качественной записи звука в данных эпизодах нам потребуются микрофоны с различными характеристиками направленности.
Так для записи речи я считаю что нужно использовать микрофон-пушку с гиперкардиоидной направленностью, т.к. он хорошо передаст речь на любом расстояние в пределах данных площадок и при этом сможет отсечь ненужные шумы.
Для записи шумов я решил использовать микрофоны с кардиоидной характеристикой направленности. Они также отсекают ненужные шумы сзади, однако более широкая характеристика направленности позволяет им захватывать большее количество полезных шумов.
С помощью микрофона с круговой характеристикой направленности я собираюсь записывать атмосферу на площадке.
Микрофон-пушка

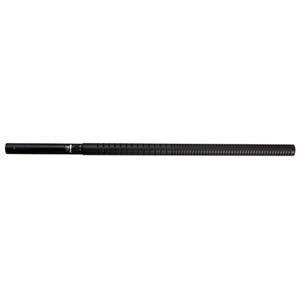

Внешний вид микрофона Shure SM 89
Рис. 5.1
Профессиональный конденсаторный микрофон-пушка SM 89 типа “shotgun” разработан специально для нужд театров, радио и телевидения, а также для репортерской работы. Это — первый в мире микрофон такого типа, практически полностью устраняющий проблемы внеосевой окраски звука и имеющий очень гладкую частотную характеристику. Корпус, выполненный из авиационного алюминия, примерно на 40 легче корпусов аналогичных моделей.
Тип микрофона: сверхдлинный репортерский микрофон ('пушка')
Направленность: гиперкардиоидная на низких частотах, узконаправленная на частотах выше 1 кГц, симметричная (измерена на расстоянии 1.8 м)
Частотный диапазон: 60 Гц - 20 кГц (измерен на расстоянии 1.8 м, с частотой среза 60 Гц и 160 Гц)
Соотношение сигнал/шум: 79 дБ (относительно 94 дБ SPL)
Тип: конденсаторный
Динамический диапазон: 111 Дб
Максимальное звуковое давление: 127 дБ
Фантомное питание: от 11 В до 52 В постоянного тока
