II. Экспериментальная часть

Приборы и установка

1. Для измерения освещенности применяют люксметры. Отечественная промышленность в настоящее время выпускает большой ряд цифровых люксметров, но для этих целей применяются также и стрелочные приборы с электромагнитной измерительной головкой (Табл.2).

Таблица 2

Перечень средств измерений для оценки условий освещения

№ п/п		Наименование (тип) прибора	Техническая характеристика
			Пределы и единицы измерений	Питание	Масса, кг
1.		Люксметр типа "Кварц-21"	0,1-100000 лк	Сеть 220 В, 50Гц; автономное	0,6
2.		Люксметр типа "Аргус-01"	5-200000 лк	Автономное	0,25
3.		Люксметр типа Ю-116	5-100000 лк	Автономное	1,75
4.		Люксметр типа Ю-117	0,1-100000 лк	Автономное	2,0
5.		Люксметр-яркомер типа "ТКА-04/3"	10-200000 лк 10-200000 кд/м2	Автономное	0,39
6.		Яркомер типа "Аргус-02"	5-200000 кд/м2	Автономное	0,35
7.	Люксметр-пульсметр «Аргус-07»		1-20000 лк 0-100%	Автономное	0,25

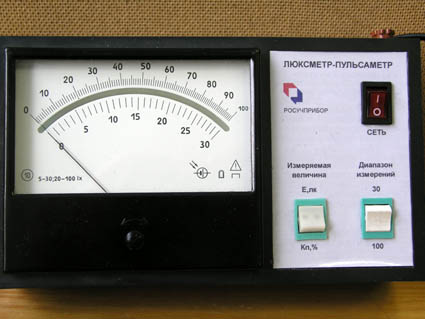

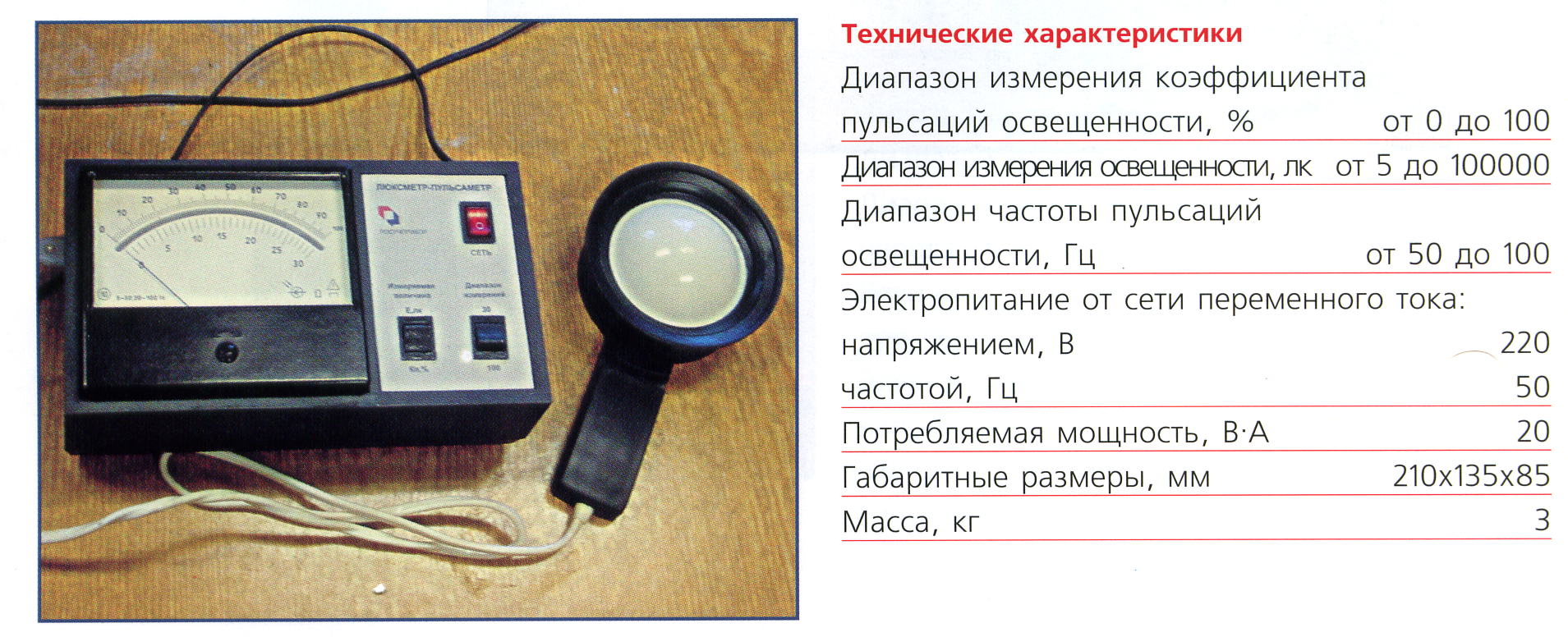

Люксметр-пульсаметр – это модернизированный «Росучприбором» люксметр Ю-116 (Ю-117). Особенностью фотоэлементов большинства люксметров то, что он обеспечивает точность показаний только в том случае, если свет падает на него под углами нее более 60° к нормали, проведенной к плоскости фотоэлемента. Это объясняется тем, что чувствительность фотоэлемента к свету, падающему под углом более 60° к нормали, проведенной к плоскости фотоэлемента, не соответствует закону косинуса. В этом случае, на фотоэлемент люксметра следует надеть косинусную насадку.

Люксметры Ю-116 и Ю-117. снабжены гальванометром М 2027-5 и фотодатчиком Ф55С.

Д иапазон температур эксплуатации: -10  +35С, влажность: 80% при 205 С. Начальные значения диапазонов отмечены на шкале точкой.

Пределы допускаемых основных погрешностей в диапазонах 5-30 и 17-100 лк (без насадок) - 10% от измеренной величины.

Для увеличения измеряемого диапазона освещенности используются светофильтры, устанавливаемые перед конусной насадкой. Светофильтр частично поглощает световой поток. Замеренная в этих условиях освещенность определяется как произведение показаний люксметра на коэффициент светофильтра. Можно пользоваться таблицей 3:
