4. Описание схемы прибора

1. Устройство согласующее – предназначено для расширения диапазона измеряемых напряжений и обеспечения симметричного входа прибора при измерении коэффициента гармоник. Согласующее устройство выполнено в виде приставки к прибору и подключается к прибору специальным кабелем. Согласующее устройство используется для измерения коэффициента гармоник при входных напряжениях более 30 В и при измерении напряжений более 10 В, а также при измерениях на симметричном входе.

2. Аттенюатор входной – пятиступенчатый, предназначен для ступенчатой регулировки входного напряжения при измерении коэффициента гармоник. Коэффициент деления каждой ступени аттенюатора – 10 дБ.

3. Усилитель входной – предназначен для предварительного усиления входного сигнала. Он обеспечивает входное сопротивление прибора не менее 100 кОм, коэффициент усиления 2 ± 0,1 в полосе частот до 1 мГц. Регулировка входного напряжения усилителя в режиме « КАЛИЬР » осуществляется переменным резистором, ось которого выведена на переднюю панель – ручка « КАЛИБР ».

4. Усилитель режекторный – предназначен для усиления входного напряжения до значения 1 В, необходимого для калибровки стрелочного индикатора ( при этом стрелка прибора должна стоять на отметке « 10 » шкалы К_г с верхним пределом 100% ). В режиме « КАЛИЬР » напряжение 1 В с выхода режекторного усилителя поступает непосредственно на вход вольтметра ( аттенюатор вольтметра ). В режиме измерения коэффициента гармоник ( нажата кнопка К_г переключателя рода работ ) исследуемый сигнал дополнительно проходит через режекторный фильтр.

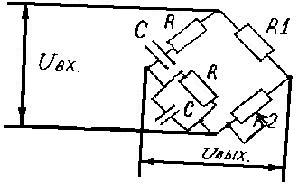

5. Режекторный фильтр – предназначен для подавления напряжения первой гармоники исследуемого сигнала. Основным узлом режекторного фильтра является мост Вина, рисунок № 2.

Рисунок 2.

На частоте квазирезонанса f₀ = 1 / 2πRC при условии R₁ = 2R₂ коэффициент передачи моста Вина равен нулю. В приборе настройка моста Вина на частоту квазирезонанса осуществляется блоком переменных конденсаторов, ( С ). Ось которых выведена на переднюю панель. На оси закреплена шкала прибора с надписью под ней « ЧАСТОТА Гц ». Точная балансировка моста осуществляется регулировкой переменных резисторов ( R ). Ручки этих резисторов размещены на одной оси и снабжены надписью « БАЛАНС ». Грубая балансировка осуществляется большой ручкой, точная – меньшей. Переключение поддиапазонов частот прибора осуществляется скачкообразно изменением сопротивления плеч моста кнопочным переключателем « ДИАПАЗОНЫ × 1, × 10, × 100, × 1000 » и кнопкой красного цвета « ШКАЛА ЧАСТОТ ». На этом же переключателе размещена кнопка чёрного цвета, « ФИЛЬТР 1 кГц » с помощью которой включается в тракт прибора фильтр верхних частот, фильтр верхних частот предназначен для измерения в цепях с большим уровнем сетевых помех и наводок. Частота среза фильтра – 1 кГц.

6. Вольтметр среднеквадратических значений измерителя нелинейных искажений С6 – 5 состоит из следующих основных узлов: аттенюатор вольтметра, преобразователя, стрелочного прибора.

Аттенюатор вольтметра предназначен для ослабления входного напряжения вольтметра. Коэффициент деления каждой ступени аттенюатора – 10 дБ. Ручка аттенюатора выведена на переднюю панель прибора ( дБ, К_г , mV ).

Усилитель вольтметра – предназначен для усиления исследуемого напряжения до уровня, необходимого для нормальной работы преобразователя среднеквадратических значений.

Преобразователь – служит для преобразования переменного напряжения в постоянный ток, пропорциональный среднеквадратическому значению измеряемого напряжения.

Калибратор прибора – предназначен для периодического контроля коэффициента преобразования вольтметра.
