2.2.3. Комбіновані системи розробки
Досить часто застосовують комбінації стовпових і суцільних систем розробки. Наприклад, при відробленні першого ярусу за суцільною системою розробки збережений транспортний штрек можна повторно використати в якості вентиляційного для відпрацювання другого ярусу. Якщо транспортний штрек цього ярусу проводити як при суцільній системі розробки, то будемо мати для другого ярусу комбінацію стовпової і суцільної систем розробки.
Одним
з варіантів комбінованої системи
розробки є виймання пластів з кутами
нахилу 35...90
смугами за падінням з використанням
агрегатів типу 1АЩ та АНЩ (рис. 2.8). При
цьому спочатку проводять поверхові
штреки, як при стовповій системі розробки.
Вентиляційну піч 2 проводять слідом за
просуванням очисного вибою як при
суцільній системі розробки і повторно
використовують в якості вуглеспускної
при вийманні наступної заходки. Виймання
вугілля і доставка його до вуглеспускної
печі (скату) проводиться конвеєростругом
фронтальної дії. Агрегати АНЩ дозволяють
проводити виймання вугілля без постійного
перебування людей в очисному вибої.
Комбіновані системи розробки поєднують в собі переваги і недоліки суцільної і стовпової систем розробки.

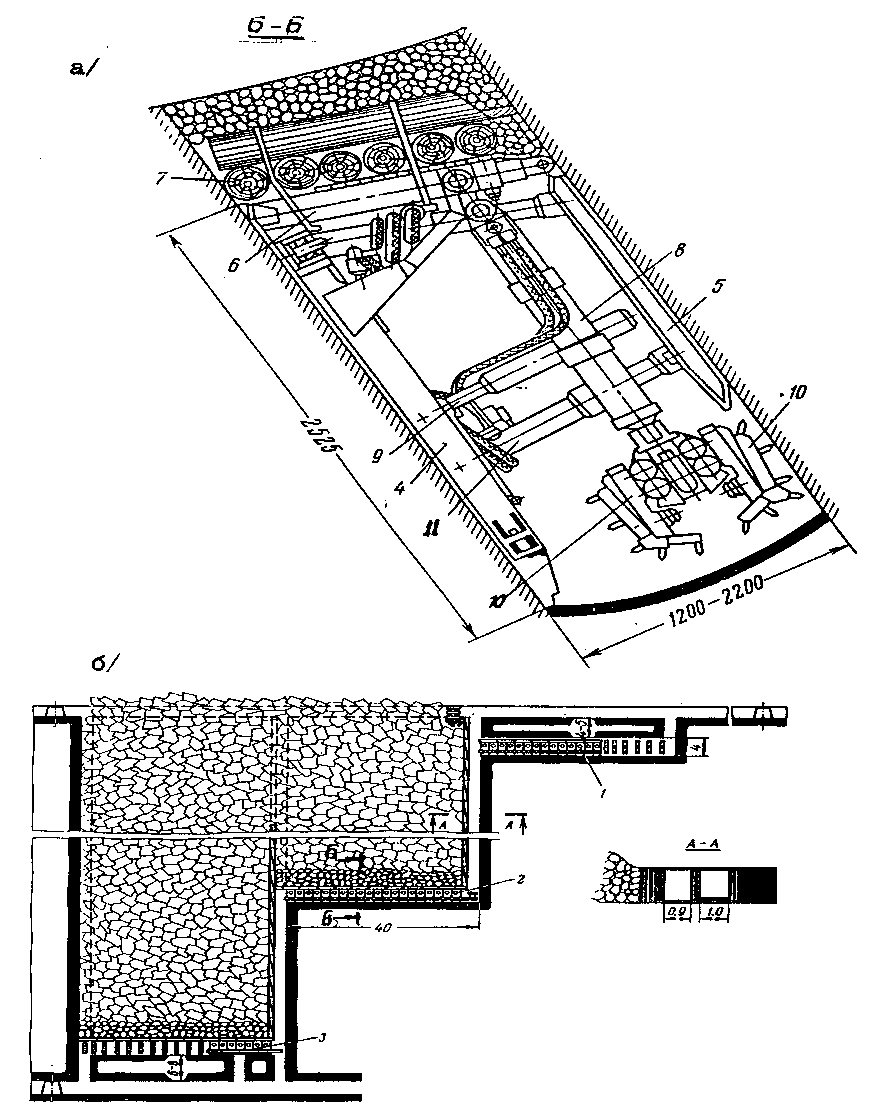

Рис. 2.8. Щитовий агрегат 1АЩ (а) і його розташування (б): 1 – при монтажі, 2 – в роботі, 3 – при демонтажі, 4 – підвалина, 5 – верхняк, 6 – роздвижна рама, 7 – накатник, 8 – телескопічний важіль, 9 – гідродомкрат качання, 10 – конвейероструг, 11 – гідростояк
2.3. Визначення розрахункового об'єму породи від прохідки виймальних виробок і ширини бутової смуги
Для визначення об'єму породи від прохідки необхідно по розмірах виробки, отриманих при виконанні практичної роботи №7 [6], обрати найближчий типовий перетин виймального штреку (хідника), накреслити його у масштабі з указанням положення робочого пласта і вміщуючих порід. Об'єм породи від прохідки на 1 м довжини виробки визначається з формули:
Vпор = 1·Sпор =1·(Sпр -Sвуг), м3 , (2.1)
де Sпор, Sвуг, Sпр – переріз виробки відповідно по породній, по вугільній частинах і по усій виробці в прохідці, м2. Площа вугільної частини вибою визначається по накресленому перетину виробки.
Ширина бутової смуги, викладеної з породи, отриманої від прохідки, на 1 м просування лави при виймальній потужності пласти m складе:
Lб = kр· Vпор/(1·m), м, (2.2)
де kр – коефіцієнт розрихлення породи, залежить від способу закладання і складу породи.
Приклад. Розрахувати ширину бутової смуги, викладеної з породи, отриманої від прохідки конвеєрного штреку змішаним вибоєм, якщо переріз виробки в прохідці Sпр = 18,6 м2, виймальна потужності пласта m = 1,20 м, коефіцієнт розрихлення породи kр = 1,30, штрек розташований в підошві виробки шириною b = 5,04 м.
Рішення:
Визначаємо необхідні параметри:
1). Переріз виробки в прохідці по вугільній частині
Sвуг= b · m = 5,04·1,20 = 6,05 м2 ;
2). Об'єм породи від прохідки на 1 м довжини виробки – з формули (2.1)
Vпор = 1·(18,60 -6,05)= 12,55, м3;
3). Ширину бутової смуги, викладеної з породи від прохідки ,– з формули (2.2)
Lб = 1,30· 12,55/(1·1,20) = 13,60 м.
