4.4.1 Тени в нишах (проемах)

Построение тени в оконных и дверных проёмах начинаем с плана (горизонтальная проекция). Так как точки А и В являются общими для вертикальных и горизонтальных ребер проёмов, строим тени этих точек. Через горизонтальные проекции точек A₁ и B₁ (рисунок 8) проводим горизонтальные проекции лучей света.

Проведём линию связи на фронтальную плоскость проекций из фронтальных проекций точек A₂ и B₂. Через полученные точки проводим прямые (границы тени) параллельные рёбрам ниши, исходя из правила, что тень прямой на параллельную плоскость параллельна этой прямой. Если свод ниши цилиндрический с центром О (O₂O₁ ), необходимо построить тень от центра и из него радиусом свода провести границу тени. Тень т.С^Т является точкой сопряжения контура тени вертикального ребра проёма с цилиндрической.

В цилиндрической нише падающая тень ограничена прямой линией, делящей нишу пополам, и четвертью окружности. При принятом направлении лучей света лучевая плоскость принадлежащая прямой пересекает цилиндрическую поверхность по эллипсу, который на плоскость П₂ проецируется в окружность.

Рисунок 8 Тени в нишах

4.4.2 Тень козырька на стену

Козырёк над дверью может иметь различную геометрическую форму. Рассмотрим две фигуры; призматическую и цилиндрическую (рисунок 9).

Построение тени в нише, рисунок 8, нами было рассмотрено. Тень козырька будет образовывать, в первом случае, ломаная линия (рёбра козырька).

Построение тени козырька начинаем со строительства тени от вертикальных ребер откосов проемов. Затем используя вид по стрелке С, строим тень точки А на плоскость фасада. Далее тени от нижнего ребра карниза скользят по фасаду от точки А до точки 1 и далее до точекм2,3 и 4. тень от карнизной плиты перекрыает падающие тени в проемах.

Рисунок. 9. Тень козырька на стену

Построение тени козырька цилиндрической формы начинаем с определения собственной тени цилиндра. Проводим горизонтальные проекции лучей света (лучевая плоскость) касательно цилиндра, линия касания. По нижнему ребру основания цилиндра берём произвольно ряд точек, а также по верхнему ребру основания цилиндра ряд точек. Построив тени этих точек, соединяем их плавной кривой. Переход контура тени со стены в нишу точки берётся так, чтобы лучи света из них попадали на ребра ниши.

4.4.3 Тень плиты (козырька) на колонну

Опорой плит перекрытия, в зависимости от типа сооружения, а также плит над дверным проёмом, могут быть колонны. Рассмотрим два вида колонн, - гранную и цилиндрическую, на которые падает тень выступающей части плиты. Тень выступающей части плиты на гранную колонну (рисунок 10а) даёт ребро АВ. Из точки A₁ проводим горизонтальную проекцию луча света. Из точки встречи с проекций грани колонны проводим линию связи. Из т.A₂ проводим фронтальную проекцию луча света, в пересечении которого с линией проекционной связи получим тень A^T . Из A^T проводим контур тени параллельно A₂ B₂. .

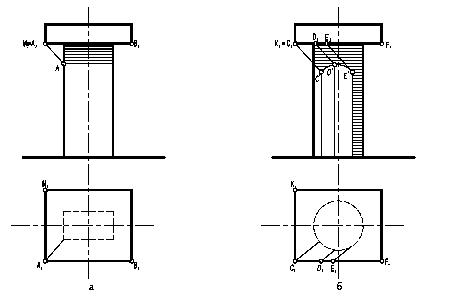

Рисунок 10 (а, б) Тени плиты на колонну

В данном примере точка встречи горизонтальной проекции луча света на ребре колонны. Если AT будет находится в плоскости передней грани, это значит, что тень ребра АМ частично совпадает с фронтальной проекцией луча света.

Контур падающей тени плиты на цилиндрическую колонну (рисунок 10 б) будет от ребер КС и CF. На ребре CF возьмём ряд произвольных точек DE. Из C₁ D ₁ E₁ проводим горизонтальные проекции световых лучей до пересечения их с окружностью (горизонтальная проекция колонны), проводим линии проекционной связи. Из C ₂ D ₂ E ₂ проводим фронтальные проекции лучей света, которые в пересечении с соответствующими линиями проекционной связи определяет C^TD^TE^T . Тень ребра КС до CT будет прямая линия, совпадающая с фронтальной проекцией луча, C^TD^TE^T - кривая линия. Касательная из т.Е(E₁) представляет световую плоскость, линия касания которой является контуром собственной тени колонны.
