Лабораторная работа № 6 Изучение импульсно-кодовой модуляции

Цели лабораторной работы:

1. Изучение принципов преобразования сигналов в системе связи с импульсно-кодовой модуляцией (ИКМ).

2. Изучение процессов аналого-цифрового преобразования сигнала.

3. Изучение процессов цифро-аналогового преобразования сигнала.

Подготовка к работе:

Кроме стенда «Изучение ИКМ кодека», показанного на рис. 6.1, для проведения измерений используются двухканальный осциллограф и цифровой вольтметр.

1. Необходимо изучить по конспекту лекций и литературе, рекомендованной преподавателем, принципы и методы кодирования и декодирования сигналов с импульсно-кодовой модуляцией (ИКМ), а также характеристики кодеков, познакомиться с описанием микросхемы 1146ПП1 (М5156) и 1146ПФ1 по справочникам «Интегральные микросхемы».

2. Подготовить бланк отчета.

3. Изучить схему установки, вынесенную на лицевую панель и найти на ней: передающий фильтр, кодер, декодер, приемный фильтр, тумблер включения питания, подготовить комплект гибких соединительных проводников.

После подготовки лабораторной установки к проведению измерений необходимо включить питание лабораторной установки и осциллографа; установить на стенде режим ИКМ-8.

Порядок выполнения работы

1. Изучение преобразования сигналов в системе связи с икм.

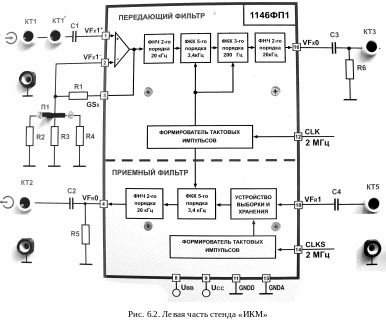

1.1. С помощью гибкой перемычки подать контрольный сигнал на вход передающего фильтра (КТ1) (рис. 6.1 и рис. 6.2).

1.2. К контрольной точке КТ1' подключить вход первого канала осциллографа, сигнал необходимо синхронизировать и установить развертку таким образом, чтобы на экране наблюдался один период контрольного сигнала.

1.3. Установить амплитуду контрольного сигнала на входе передающего фильтра: Uвх = 50 мВ.

1.4. Переключить первый канал осциллографа к выходу передающего фильтра (КТ3). Измерить амплитуду контрольного сигнала на выходе передающего фильтра (Uвых) при всех трех положениях переключателя П1. Полученные результаты записать в таблицу 6.1.

После измерений переключатель П1 оставить в среднем положении.

Таблица 6.1

Амплитуда сигнала на входе передающего фильтра	Положение переключателя П1	Амплитуда сигнала на выходе передающего фильтра Uвых (В)
Uвх = 50 мВ	Левое
	Среднее
	Правое

1.5. Переключатель П2 поставить в верхнее положение. При этом положении переключателя контрольный сигнал с выхода передающего фильтра подключается на вход кодера.

1.6. Переключатель П4 поставить в верхнее положение. При этом цифровой выход кодера подключается к входу декодера.

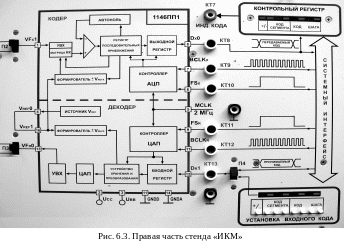

1.7. Подключить второй канал осциллографа к выходу декодера (КТ7) (рис. 6.3). Переключатель П3 поставить в верхнее положение. Расположить изображение сигнала первого канала в верхней части экрана осциллографа, а изображение второго канала – в нижней части экрана. Развертку осциллографа выбрать такой, чтобы на экране укладывался один период контрольного сигнала. Зарисовать осциллограммы сигналов первого и второго каналов, соблюдая временные соотношения.

1.8. Переключить вход второго канала осциллографа (установить 2В/дел) к контрольной точке КТ13 (рис. 6.3). Зарисовать наблюдаемые импульсы, расположив их под рисунком осциллограмм. Измерить длительность импульса, период, определить скважность при разных режимах ИКМ (8, 16, 32).

1.9. Переключить вход второго канала осциллографа к выходу приемного фильтра (КТ2). Зарисовать осциллограмму сигнала на выходе приемного фильтра.
