Принцип формирования записи эхосигналов на эхограмме

На рис. 14, а представлена эхограмма, полученная вначале с помощью судового эхолота, а затем произведено переключение на траловый вибратор, установленный на верхней подборе трала.

Нулевая линия Верхняя подбора

Рыба в трале

Нижняя подбора

Рыба под тралом

Грунт

Рыба под килем судна

h

Грунт

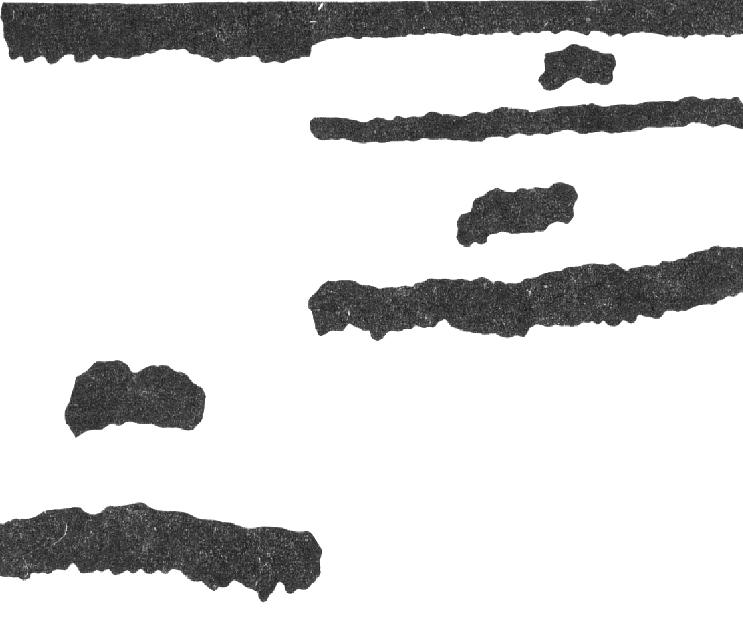

Рис. 14, а. Эхограмма с записью информации эхолота и тралового зонда

с вибратором, установленным на верхней подборе трала

Расстояние h между записью грунта с помощью подкильной антенны и записью грунта с помощью тралового вибратора соответствует расстоянию по вертикали между подкильным и траловым вибраторами. Положение верхней подборы трала относительно поверхности воды легко вычислить, прибавив к этому расстоянию величину осадки судна.

На рис. 14, в представлена эхограмма, полученная вначале с помощью судового эхолота, а затем с помощью тралового зонда, установленного на нижней подборе трала.

Нулевая линия Нижняя подбор

Рыба в трале

Верхняя подбора

Рыба над тралом

Поверхность воды

Рыба под килем судна

Грунт

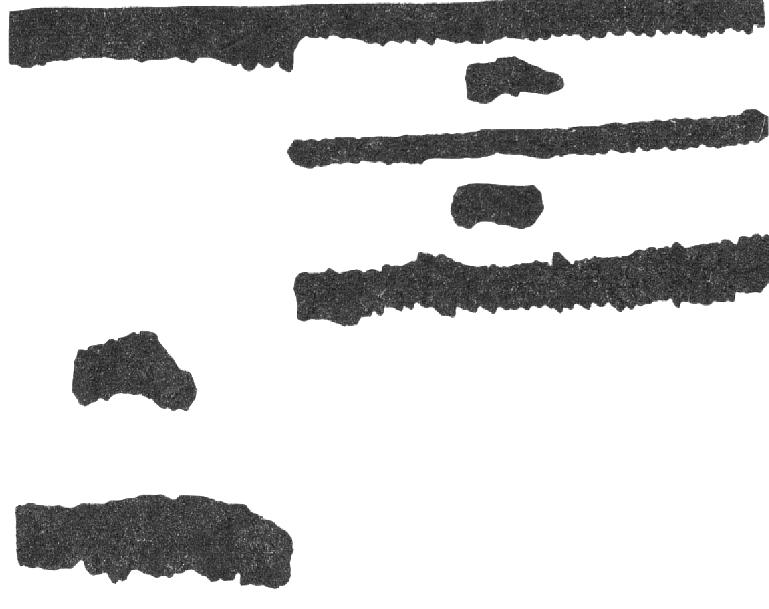

Рис. 14, в. Эхограмма с записью эхолота и тралового зонда

с вибратором, установленным на нижней подборе трала.

Сетевой зонд эхолотного типа скол-1500 с гидроакустическим каналом связи

Принцип построения бескабельных сетевых зондов эхолотного типа с гидроакустическим каналом связи существенным образом отличается от принципа построения кабельных зондов. Бескабельные зонды более удобны в эксплуатации, чем кабельные, но их конструкция значительно сложнее.

В состав бескабельного сетевого зонда СКОЛ-1500 входят:

- измерительно-передающее устройство (ИПУ), устанавливаемое на верхней подборе трала;

- буксируемое приемное устройство;

- кабельная лебедка для буксировки приемного устройства;

- пульт управления лебедкой;

- регистрирующее устройство;

- устройство для зарядки аккумуляторов.

Измерительно-передающее устройство смонтировано в герметичном корпусе, способном выдерживать давление воды до глубины 1500 м.

В состав измерительно-передающего устройства входят следующие функциональные узлы:

- два эхолота для получения гидроакустической информации над тралом и под тралом;

- измеритель температуры воды;

- устройство для передачи полученной эхолотной информации по гидроакустическому каналу связи;

- аккумуляторный блок питания;

- гидростатический выключатель.

К измерительно-передающему устройству может поступать по гидроакустическому каналу связи информация от контактных датчиков наполнения кутка трала рыбой, которые устанавливаются на мешке трала.

Эхолот нижнего направления зондирует слой воды, расположенный под верхней подборой трала, и принимает эхосигналы, отраженные от рыбы, нижней подборы, грунта и других объектов, расположенных в зоне облучения этого эхолота.

Эхолот верхнего направления зондирует слой воды, расположенный выше верхней подборы трала, и дает возможность определять положение трала относительно поверхности воды и промысловых объектов, расположенных в зоне облучения эхолота.

Измеритель температуры определяет температуру воды в зоне траления.

Датчики наполнения трала поочередно сигнализируют о наполнении рыбой соответствующих участков мешка трала.

а)

b)

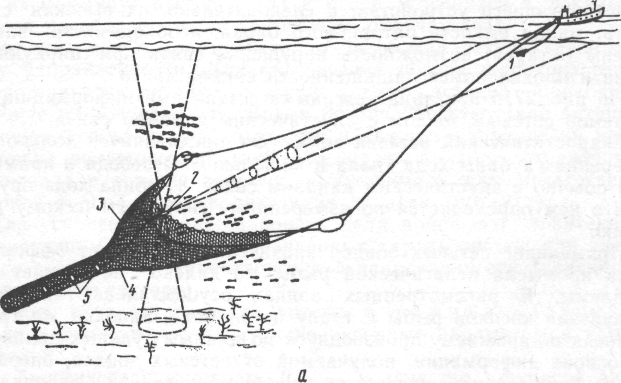

Рис. 15. Сетевой зонд с гидроакустическим каналом связи

а) принцип работы зонда;

b) эхограмма с записью информации.

Вся информация передается по гидроакустическому каналу связи в направлении судна и принимается буксируемым приемным устройством. Приемное устройство представляет собой гидродинамическое крыло, на котором установлена акустическая антенна с обтекателем.

К недостаткам сетевых зондов с гидроакустическим каналом связи относятся:

- сложность электронных схем измерительно-передающего устройства и регистратора;

- высокая стоимость оборудования;

- ограниченная емкость аккумуляторной батареи измерительно-передающего устройства;

- возможность ухудшения связи при циркуляции судна;

- плохая помехозащищенность канала связи
