1.2. Гидроклапаны последовательности с обратным клапаном

1.2.1. Назначение и область применения

Гидроклапаны последовательности с обратным клапаном предназначены для пропускания потока рабочей жидкости в гидросистему при достижении заданной величины давления в этом или управляющем потоке и для свободного пропускания потока с минимальным сопротивлением при движении его в противоположном направлении.

1.2.2. Устройство и принцип работы

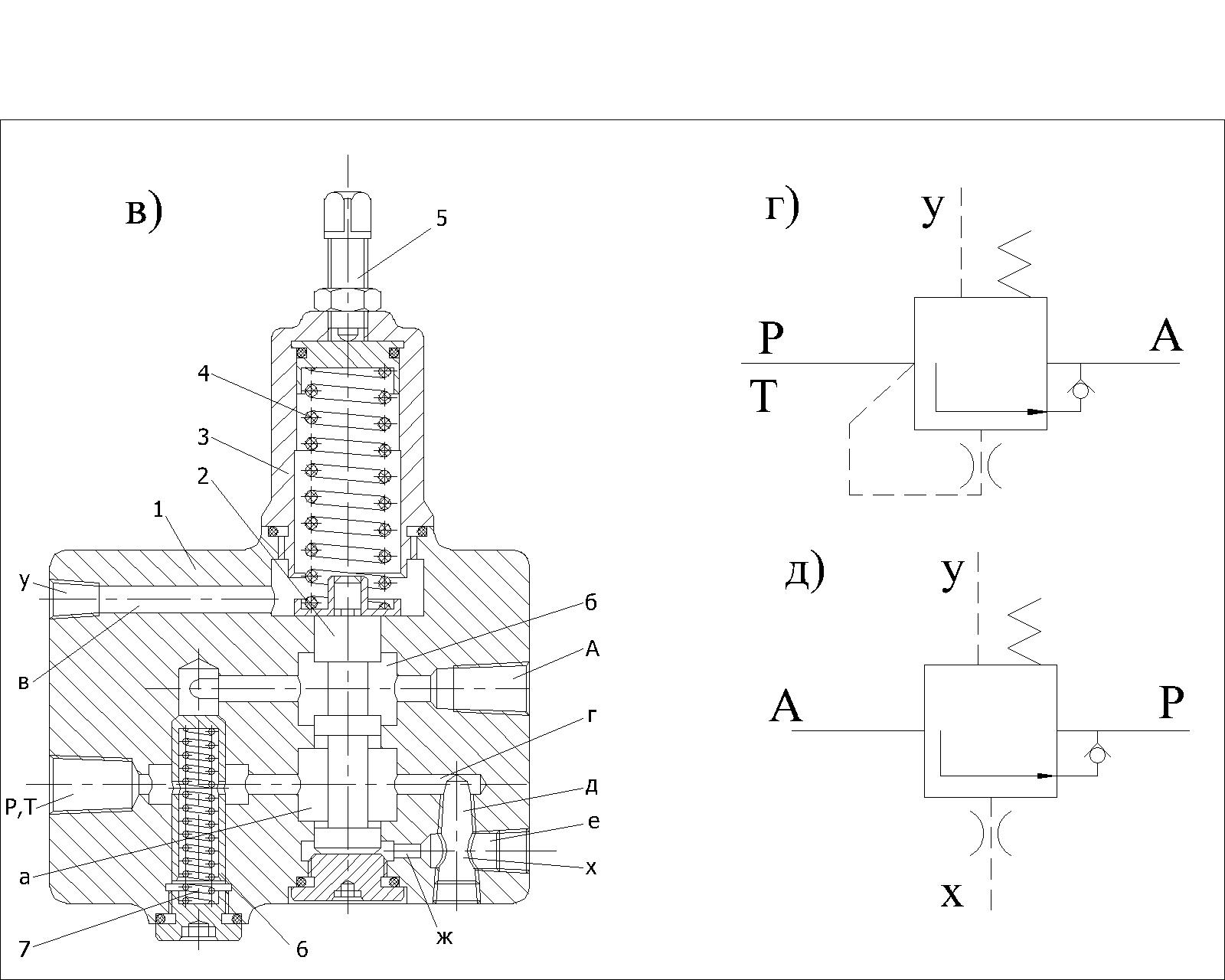

Гидроклапан последовательности с обратным клапаном может быть трубного или стыкового монтажа (рис.1.3 а, б) и состоит (рис. 1.3 в) из корпуса I, в котором находятся золотник 2, поджатый с торца пружиной настройки давления 4, усилие которой регулируется винтом 5, и обратный клапан 6, отжатый в крайнее положение пружиной 7. Клапан имеет полости подключения (Р,Т) и (А), которые при нормальном состоянии золотника 2 и обратного клапана 6 разъединены, полости (а, б), каналы управления (г, д, е), а также демпферное отверстие (ж) и канал отвода утечек (в).

При подводе рабочей жидкости в полость (Р) гидроклапан работает как клапан последовательности, а при подводе рабочей жидкости к отверстию (А) - как обратный.

П ри работе гидроклапана последовательности с обратным клапаном по схеме первого исполнения (рис.1.З г) рабочая жидкость подводится в полость (Р) и по каналам (г,д,е) и демпферному отверстию (ж) поступает под нижний торец золотника 2. При повышении давления в полости подвода (Р) и достижении заданной величины, усилие от давления жидкости на торец золотника 2 превысит усилие регулируемой пружины 4 и усилие от давления в полости (у) (при соединении с дренажной линией равно нулю), золотник 2 переместится вверх и через имеющуюся на нем проточку соединит полости (Р) и (А), в результате чего произойдет пропускание рабочей жидкости под давлением с линии подвода (Р) в линию отвода (А).

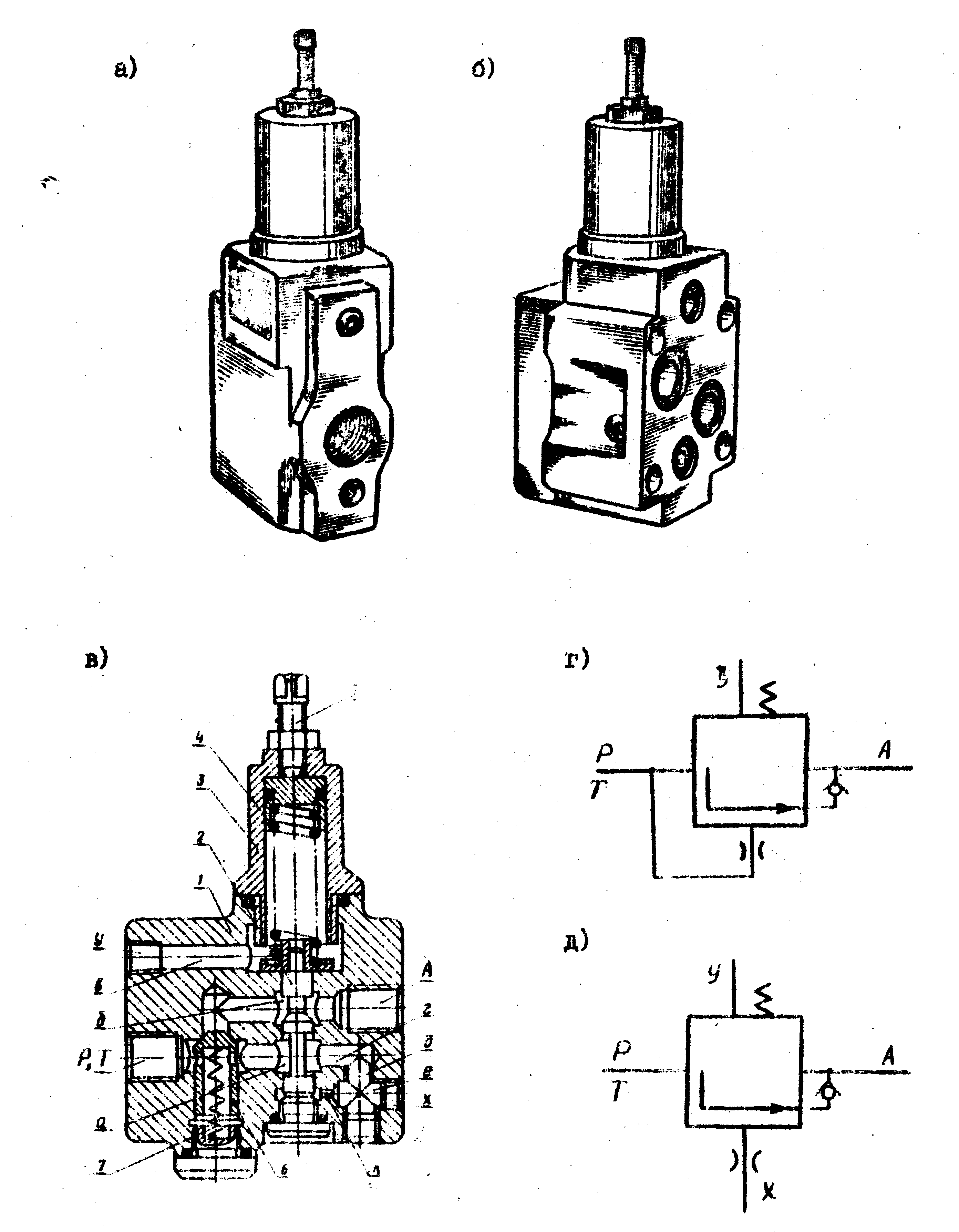

Рис. 1.3. Гидроклапан последовательности с обратным клапаном трубного. (а) и стыкового (б) монтажа.

При работе гидроклапана последовательности с обратным клапаном по схеме второго исполнения (рис. 1.3 д) в канал (д) устанавливается пробка, а через канал (е) и демпферное отверстие (ж) под нижний торец золотника 2 подводится управляющий поток (х). Поток рабочей жидкости из линии подвода (Р) пропускается в линию отвода (А) при достижении в управлявшей линии (х) заданной величины давления. В этом случае усилие от давления на торец золотника 2 превышает усилие₉ определяемое настройкой пружины 4, и усилие от давления в линии (у), золотник 2 перемещается, соединяя полости (Р) с (А), и жидкость подается под давлением в систему.

При обратном потоке рабочая жидкость подводится в полость (А), оказывает давление на торец обратного клапана 6, преодолевает усилие пружины 7, обратный клапан отжимается и соединяются полости (А) и (Р), в результате чего поток рабочей жидкости свободно проходит из полости (А) в полость (Р).

Примеры применения гидроклапанов последовательности с обратным клапаном в гидросистемах приведены на рис. 1.4

Рис. 1.4. Схемы применения гидроклапана последовательности с обратным клапаном для обеспечения необходимой последовательности работы цилиндров (а) и блокировки по давлению (б).
