Текстовая часть условий задания по вариантам

1. А – воздуховод – цилиндр с осью а; Б – воздуховод – цилиндр с осью b; Б проницает А.

2. А: резервуар – сфера с центром 0; Б: трубопровод – цилиндр с осью а; Б врезается в А.

3. А: тоннель – съезд метрополитена – тор с осью а; Б: перегонный тоннель – цилиндр с осью b; Б проницает А.

4. А: вестибюль станции метрополитена – полусфера с центром 0; Б: наклонный тоннель – цилиндр с осью а; Б проницает А.

5. А: наклонный трубопровод – цилиндр с осью а; Б: трубопровод – цилиндр с осью b; одностороннее внутреннее соприкасание Б с А.

6. А: вестибюль станции метрополитена – полусфера с центром 0; Б: наклонный тоннель – цилиндр с осью а; одностороннее внутреннее соприкасание Б с А.

7. А: резервуар – сфера с центром 0; Б: подводящий трубопровод – цилиндр с осью а; Б проницает А.

8. А: резервуар – сфера с центром 0; Б: подводящий трубопровод цилиндр с осью а; одностороннее внутреннее соприкасание Б с А.

9. А: тоннель – съезд метрополитена – тор с осью а; Б: перегонный тоннель – цилиндр с осью b; А проницает Б.

10. А: корпус насоса в виде сферы с центром 0; Б: трубопровод – цилиндр с осью а; Б врезается в А.

11. А: вентиляционный канал – тор с осью а; Б: раструб – усеченный конус с осью b; А врезается в Б.

12. А: тоннель – цилиндр с осью а; Б: тоннель – цилиндр с осью b; Б врезается в А.

13. А: воздуховод – тор с осью а; Б: воздуховод – цилиндр с осью b; А врезается в Б.

14. А: трубопровод – цилиндр с осью а; Б: патрубок – усеченный конус с осью b; одностороннее внутреннее соприкасание Б с А.

15. А: оболочка покрытия спортзала – полусфера с центром 0; Б: оболочка покрытия перехода – полуцилиндр с осью а; Б проницает А.

16. А: патрубок – конус с осью а; Б: патрубок – конус с осью b; Б проницает А.

17. А: трубопровод – цилиндр с осью а; Б: патрубок – конус с осью b; б проницает А.

18. А: подземный резервуар – полусфера с центром 0; Б: трубопровод – цилиндр с осью а; Б врезается в А.

19. А: корпус осевого насоса – тор с осью а; Б: колено корпуса – цилиндр с осью b; Б проницает А.

20. А: воздуховод – цилиндр с осью а; Б: патрубок – усеченный конус с осью b; А проницает Б.

21. А: патрубок – конус с осью а; Б: патрубок – конус с осью b; Б проницает А.

22. А: резервуар – полусфера с центром 0; Б: резервуар – конус с осью а; Б врезается в А.

23. А: кожух насоса – тор с осью а; Б: корпус насоса – сфера с центром 0; А врезается в Б.

24. А: оболочка – поверхность вращения общего вида с образующей а и осью b; Б: трубопровод – цилиндр с осью С; Б врезается в А.

25. А: резервуар – сфера с центром 0; Б: резервуар – сфера с центром С; взаимное пересечение.

26. А: оболочка – поверхность вращения общего вида с образующей а и осью b; Б: канал воздуховода – цилиндр с осью С; Б врезается в А.

27. А: оболочка – поверхность вращения общего вида с образующей а и осью b; Б: воздуховод – цилиндр с осью С; Б проницает А.

28. А: корпус центробежного насоса – тор с осью а; Б: напорный патрубок – конус с осью b и основанием, обращенным вверх; Б врезается в А.

29. А: бункер – поверхность вращения общего вида с образующей а и осью b; Б: трубопровод – цилиндр с осью с; Б проницает А.

30. А: корпус насоса – тор с осью а; Б: напорный патрубок- конус с осью b и основанием, обращенным вверх; Б врезается в А.

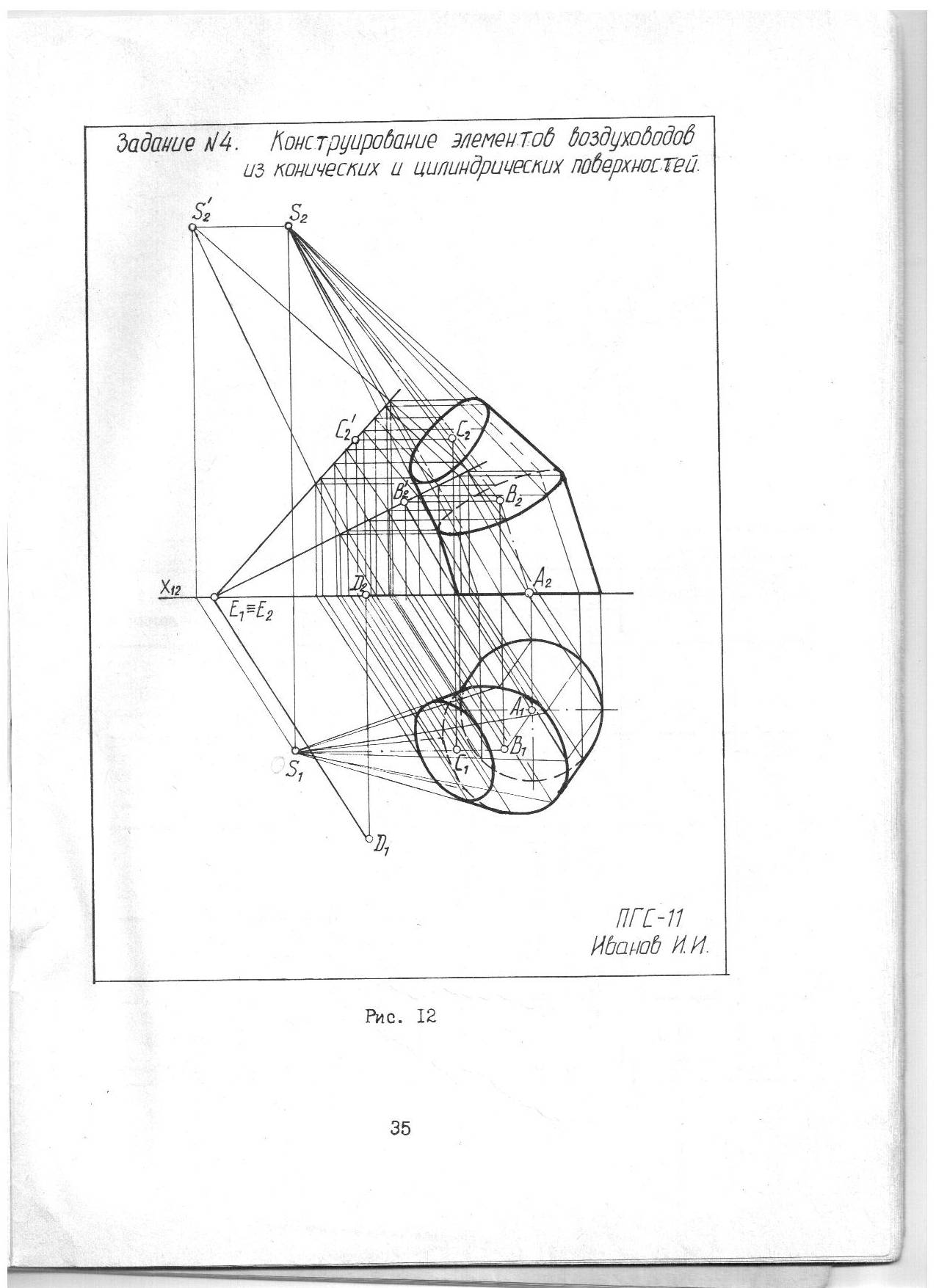

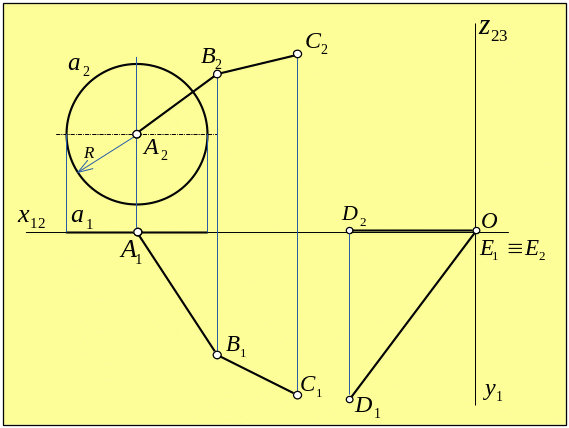

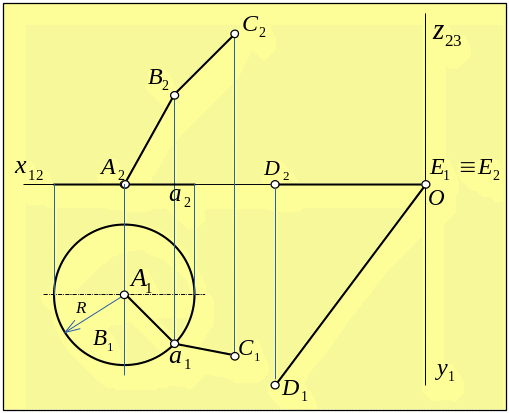

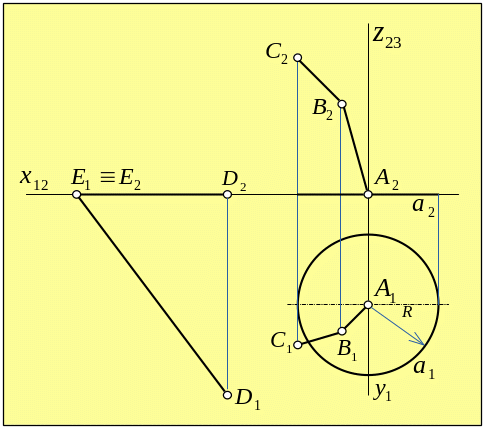

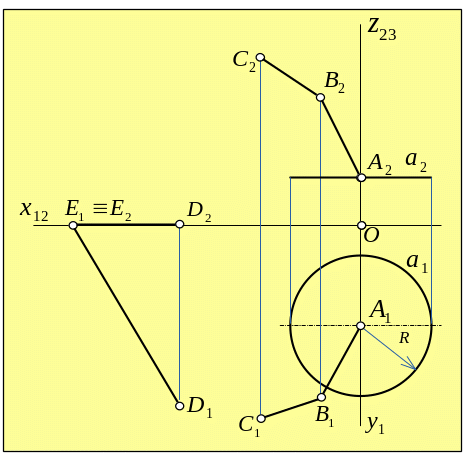

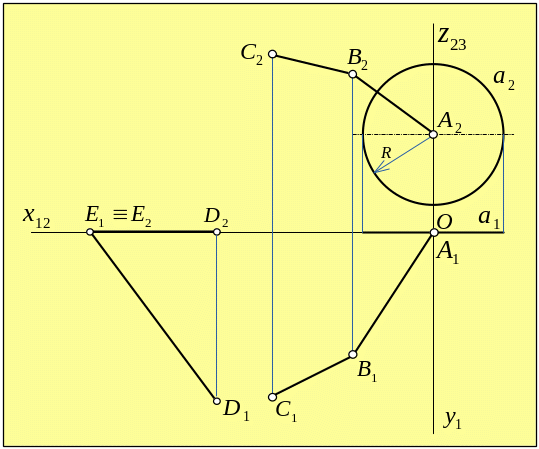

Графическая часть условий задания 5 по вариантам дана в табл 5.

Вариант	Координаты	Заданные точки					Радиус основания
		A	B	C	D	E
1	x y z	0 50 0	20 90 50	50 75 90	60 150 0	140 0 0	R=30
2	x y z	0 50 0	25 70 45	60 80 80	60 140 0	150 0 0	R=30
3	x y z	0 60 0	20 80 50	60 80 90	70 150 0	130 0 0	R=35
4	x y z	0 50 0	30 70 50	70 80 95	60 140 0	150 0 0	R=30
5	x y z	0 60 0	25 80 45	70 90 80	70 160 0	150 0 0	R=35

Вариант	Координаты	Заданные точки					Радиус основания
		A	B	C	D	E
6	x y z	150 50 0	120 70 50	80 80 95	90 140 0	0 0 0	R=30
7	x y z	150 50 0	125 75 50	90 80 80	80 130 0	0 0 0	R=30
8	x y z	150 60 0	120 80 50	80 90 80	80 160 0	0 0 0	R=35
9	x y z	130 60 0	110 80 55	70 80 90	60 150 0	0 0 0	R=35
10	x y z	140 50 0	120 75 50	90 75 90	80 150 0	0 0 0	R=30

Вариант	Координаты	Заданные точки					Радиус основания
		A	B	C	D	E
11	X y z	0 0 50	10 50 80	30 90 100	50 90 0	90 0 0	R=25
12	x y z	0 0 50	15 50 80	40 90 100	60 130 0	120 0 0	R=30
13	x y z	0 0 40	20 50 80	50 90 105	70 90 0	120 0 0	R=30
14	x y z	0 0 50	15 60 90	50 90 110	90 110 0	150 0 0	R=35
15	x y z	0 0 60	30 50 90	60 90 100	70 110 0	120 0 0	R=35

Вариант	Координаты	Заданные точки					Радиус основания
		A	B	C	D	E
16	X y z	170 0 50	160 50 70	120 80 100	40 80 0	0 0 0	R=30
17	x y z	160 0 40	140 40 70	110 80 80	50 100 0	0 0 0	R=30
18	x y z	170 0 50	140 40 80	100 70 80	40 100 0	0 0 0	R=30
19	x y z	160 0 60	80 50 80	110 80 110	0 100 0	0 0 0	R=35
20	x y z	170 0 60	150 60 100	110 80 120	50 130 0	0 0 0	R=35

Вариант	Координаты	Заданные точки					Радиус основания
		A	B	C	D	E
21	X y z	0 50 20	20 90 70	60 120 100	120 110 0	190 0 0	R=30
22	x y z	0 50 20	20 80 70	50 80 90	100 90 0	100 0 0	R=30
23	x y z	0 60 10	20 100 60	60 110 80	110 90 0	160 0 0	R=35
24	x y z	0 60 10	30 90 70	70 100 100	150 100 0	200 0 0	R=35
25	x y z	0 60 15	20 100 70	60 120 110	110 120 0	170 0 0	R=35

Вариант	Координаты	Заданные точки					Радиус основания
		A	B	C	D	E
26	X y z	170 50 20	160 70 70	130 110 100	60 110 0	0 0 0	R=30
27	x y z	190 50 20	100 80 60	120 0 80	60 110 0	0 0 0	R=30
28	x y z	180 50 20	150 90 60	100 90 80	70 130 0	0 0 0	R=35
29	x y z	190 60 10	180 100 60	150 120 90	60 120 0	0 0 0	R=35
30	x y z	170 40 30	150 80 80	110 100 110	50 110 0	0 0 0	R=30
