5.3. Работа с топографическим картированием (топоскоп)
Топоскоп представляет собой инструмент, который позволяет анализировать ритмические составляющие ЭЭГ в различных частях головного мозга. Результаты работы топоскопа представлены в виде частотных срезов головного мозга.
Для запуска визуализации при помощи топографического картирования полученной информации нужно нажать на пиктограмму «Топоскоп» (рис. 34).
Рис. 34. Пиктограмма для запуска топоскопа
В результате в правой части экрана появится топоскоп, который будет отображать ритмы ЭЭГ для отображаемого в окне сигнала (рис. 34-35).

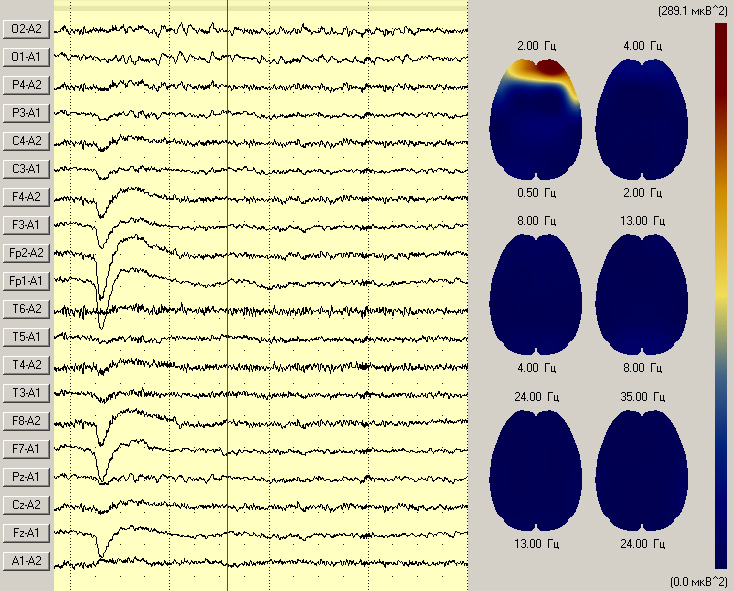

Рис. 35. Результаты ЭЭГ при открытых глазах

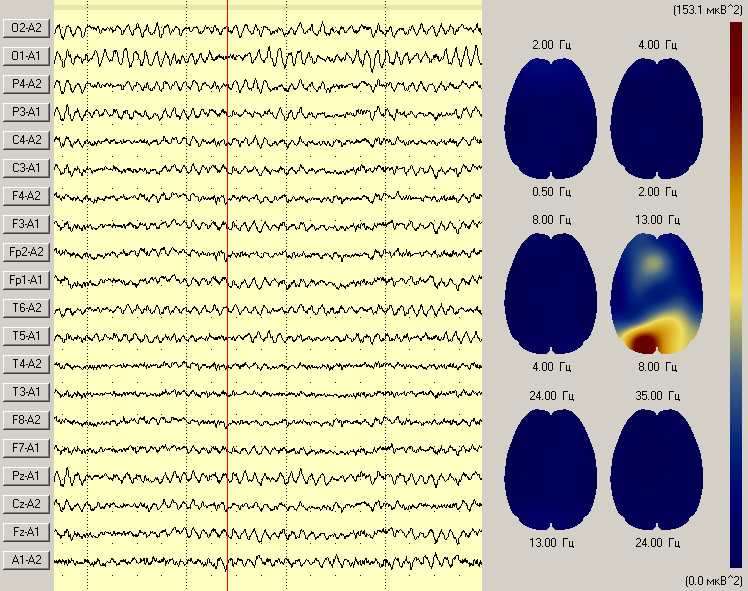

Рис. 36. Результаты ЭЭГ при закрытых глазах
Сделанные в процессе записи метки позволяют выделить различные задания (в данном случае функциональные пробы). Анализируя выбранные фрагменты записи, исследователь может сделать выводы об особенностях работы головного мозга в процессе проведения различных функциональных проб. Например, на рис. 35 показано преобладание дельта-ритма в лобных отделах при открытых глазах у испытуемого, что может быть связанно с дремотным состоянием испытуемого или активной работой глазных мышц. А на рис. 36 видно преобладание альфа-ритма в затылочных отделах мозга, что характерно для состояния покоя (в том числе и с закрытыми глазами). Для определения типа ритмов можно воспользоваться прил. 5.
Для завершения работы с программой необходимо нажать крестик в правом верхнем углу.
6. Порядок выполнения лабораторной работы
Познакомиться с теоретическим введением. Изучить особенности проведения функциональных проб.
Подготовить прибор «Энцефалан» и испытуемого к проведению исследования.
Включить прибор и проверить установку электродов. Добиться того, чтобы контакт электродов с поверхностью головы испытуемого был приемлемым. Записать в отчет характеристики каждого электрода.
Провести указанную в руководстве последовательность функциональных проб.
После проведения работы промыть электродную систему от остатков геля (прил. 2).
Запустить приложение «Топоскоп» и зафиксировать в отчет различия между ЭЭГ при различных функциональных пробах.
Зафиксировать в отчет последовательность действий по съему ЭЭГ, виды проведенных функциональных проб, различия ЭЭГ при разных функциональных пробах и ответы на контрольные вопросы.
Контрольные вопросы
Опишите последовательность действий для съема электроэнцефалограммы на приборе «Энцефалан-19/26».
Какова последовательность установки электродов и проверки их работоспособности?
Какие бывают виды функциональных проб?
Какие функциональные пробы применялись в данной работе? Опишите их проведение.
Каким образом устраняется отсутствие сопротивления между электродом и поверхностью головы?
Что такое фоновая проба? Для чего она применяется?
Сколько электродов накладывается на испытуемого для проведения исследования? Возможно ли сокращение числа используемых электродов?
Что такое топоскоп?
Какие особенности ритмов мозга можно увидеть на различных функциональных пробах?
В чем различие ЭЭГ при открытых и закрытых глазах у испытуемого?
