3. Розрахункова частина

3.1 Обробка даних обміру осердя

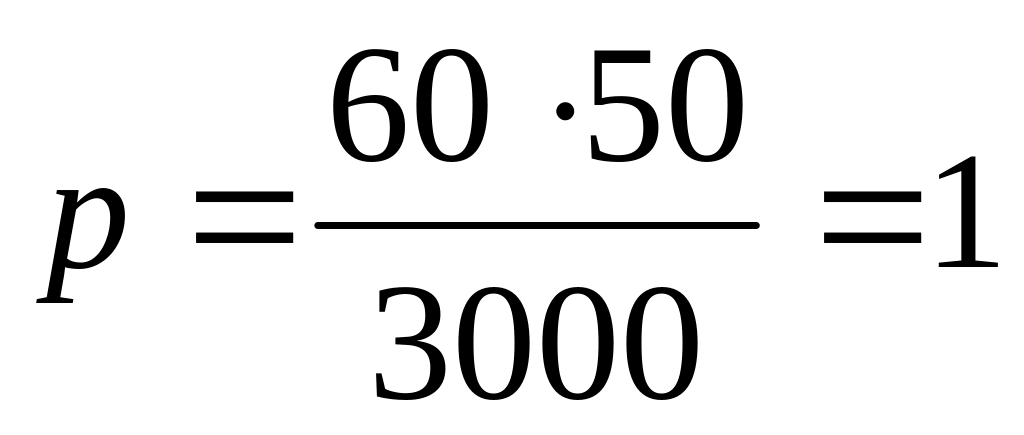

3.1.1 Розраховуємо кількість полюсів статора

де - синхронна швидкість двигуна, об/хв

- частота струму мережі, Гц

- число пар полюсів

Приймаємо число полюсів машини 2р = 1

3.1.2 Визначаємо полюсну поділку статора в мм:

де - внутрішній діаметр осердя статора, мм

3.1.3 Розраховуємо чисту довжину активної сталі, мм:

де - коефіцієнт заповнення осердя сталлю (для машин з висотою осі обертання до 250 мм приймається 0,97)

- довжина осердя статора, мм

3.1.4 Висота зубця статора, мм:

де - висота паза статора, мм

- висота шліца паза, мм

3.1.5 Висота ярма статора, мм:

де - зовнішній діаметр статора, мм

- внутрішній діаметр статора, мм

- висота зубця статора, мм

3.1.6 Розраховуємо площу ярма статора, мм²:

де - висота ярма статора, мм

- чиста довжина активної сталі, мм

3.1.7 Середня розрахункова ширина зубця статора, мм:

де - внутрішній діаметр статора, мм

- ширина пазу статора (ротора) у перерізі, наближеному до повітряного проміжку, мм

- висота шліца пазу, мм

- кількість пар полюсів статора

де - внутрішній діаметр статора, мм

- висота шліца паза, мм

- висота пазу, мм

- ширина пазу статора (ротора) у перерізі, віддаленому від повітряного проміжку, мм

- кількість пазів статора

3.1.8 Знаходимо площу паза статора, мм²:

де - ширина пазу статора (ротора) у перерізі, наближеному до повітряного проміжку

- ширина пазу статора (ротора) у перерізі, віддаленому від повітряного проміжку, мм

- висота пазу, мм

3.2 Вибір та визначення магнітної індукції в елементах двигуна

Значенням магнітної індукції в повітряному проміжку двигуна задаємося керуючись навантажувальними характеристиками. Приймаємо значення

3.2.1 Визначаємо магнітний потік, Вб:

де - коефіцієнт полюсного перекриття (приймаємо 0,7)

- полюсна поділка, мм

- довжина осердя статора, мм

3.2.2 Визначаємо магнітну індукцію в зубцях статора, Тл:

де - довжина осердя статора, мм

- чиста довжина активної сталі, мм

- середня розрахункова ширина зубця статора, мм

- зубцева поділка статора, мм

3.2.3 Магнітна індукція в ярмі статора, Тл:

де - магнітний потік, Вб

- площа ярма статора, мм²

3.3 Визначення обмоточних даних

3.3.1 Число витків у фазі:

де - коефіцієнт е.р.с. враховує втрату напруги в колі статора (приймаємо 0,97)

- фазна напруга, В

- частота струму, Гц

- магнітний потік, Вб

- обмоточний коефіцієнт (приймаємо 0,99)

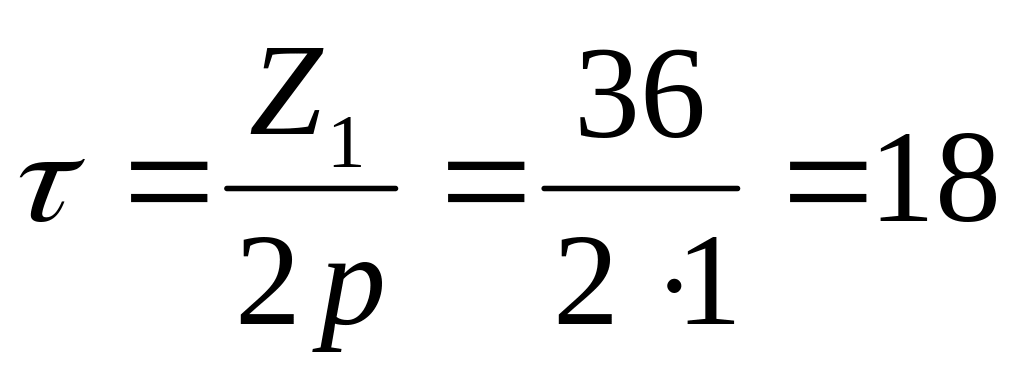

3.3.2 Полюсна поділка в пазах:

де - кількість полюсів

- кількість пазів статора

3.3.3 Число пазів на полюс і фазу:

де - кількість пазів статора

- кількість полюсів

- кількість фаз

3.3.4 Крок обмотки в пазах (приймаємо нормальний):

3.3.5 Отримане число витків необхідно закруглити до ближчого числа, кратного числу котушок:

де - число пазів на полюс і фазу

- кількість пар полюсів

3.3.6 Число ефективних провідників в одному пазу:

де - кількість фаз

- округлене число витків

- число паралельних віток в обмотці статора

- кількість пазів статора

3.3.7 Визначаємо поперечний переріз неізольованого дроту, мм²:

де - коефіцієнт заповнення пазу міддю (приймаємо 0,38)

- площа паза статора, мм²

Приймаємо дріт марки ПЕТ – 155 з діаметром
