ТЕХНИЧЕСКИЕ ИЗМЕРЕНИЯ И ПРИБОРЫ
Лабораторная работа № 10		Поверка манометров
Группа	Студент	Работу выполнил	Работу принял
		Дата	Дата
Москва	200 год

Цель работы

Градуировка манометра с упругим чувствительным элементом и электронного измерительного преобразователя ДД по образцовому.

Описание установки

Стенд “Давление” предназначен для метрологических исследований технических средств измерения давления. Он позволяет решать следующие задачи:

1. Градуировка рабочего манометра с помощью образцового манометра.

2. Градуировка электронного измерительного преобразователя ДД с помощью образцового манометра.

3. Определение динамических характеристик электронного измерительного преобразователя ДД .

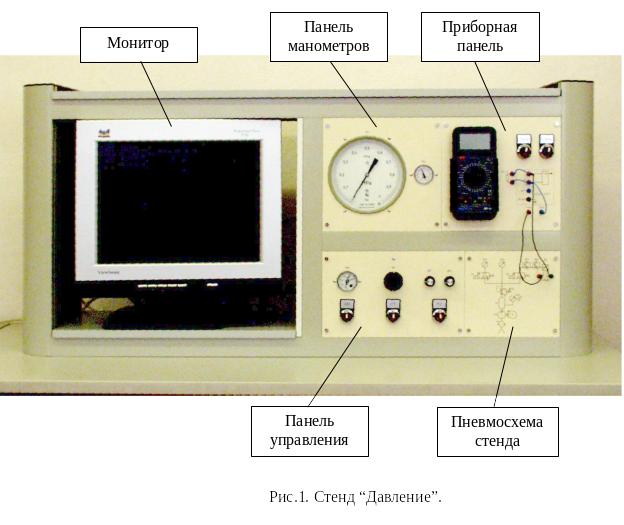

На рис.10.1. показан внешний вид стенда “Давление”.

В состав стенда “Давление” входят следующие панели:

• панель манометров,

• приборная панель,

• панель управления.

На панели манометров размещены образцовый и рабочий манометры. Приборная панель содержит цифровой мультиметр, используемый для измерения электрических сигналов в ручном режиме, и электрические гнезда для подключения к автоматизированной системе сбора данных. Ниже приборной панели укреплена принципиальная пневматическая схема стенда, облегчающая работу с ним.

На панели управления расположены органы управления режимами стенда – электрические выключатели, задатчик регулятора давления, ручка редуктора давления и ручки регулируемых дросселей.

Для решения указанных задач стенд “Давление” оснащен автономным компрессором, измерительной аппаратурой, техническими средствами управления и подключен к компьютерной системе сбора данных.

Компрессор КМ обеспечивает питание стенда сжатым воздухом при давлении 8 бар. Стоящий на выходе компрессора ресивер РС служит для сглаживания пульсаций давления и стабилизации работы компрессора. Поддержание требуемого давления в системе осуществляется системой регулирования релейного типа с использованием электроконтактного манометра МН3, задатчик которого выведен на панель управления стенда. Пневмораспределитель Р3 обеспечивает разгрузку компрессора при отключении его двигателя, сбрасывая давление через дроссель Др3.

Стоящий после ресивера регулирующий клапан КР служит для поддержания давления питания измерительных цепей стенда на уровне 6 бар. Это давление можно изменять настройкой клапана с помощью винтовой рукоятки, выведенной на панель управления. Контроль давления осуществляется манометром МН2.

Режим работы стенда задается распределителями Р1 и Р2. Распределитель Р1 подключает образцовый манометр МН1 к линии сжатого воздуха при проведении градуировок и поверочных работ. Распределитель Р2 подключает к линии сжатого воздуха

датчик давления ДД1. Установленные перед датчиком регулируемые дроссели Др1 и ДР2 служат для моделирования инерционных свойств датчика давления при исследовании его динамики. Рукоятки регулировки обоих дросселей выведены на панель управления, что позволяет регулировать как скорость подъема давления, так и его сброса в пневмолинии датчика.

Электрический интерфейс пневмосхемы обеспечивается электромагнитами пневмораспределителей К1, К2 и К4, питание на которые подается с помощью переключателей, установленных на панели управления стенда.

ПОРЯДОК ПРОВЕДЕНИЯ РАБОТЫ

Как отмечалось ранее, стенд “Давление” позволяет проводить эксперименты как в ручном режиме (поверка манометра, исследование статической характеристики датчика давления), так и в автоматизированном режиме, с использованием системы сбора данных (исследование статических и динамических характеристик электрического манометра).
