Моделирование залежей нефти в программе Petrel

(пакет компании Schlumberger)

Месторождение Двойное (пласт J₁²)

Студент, группа 2580 А.А. Щуклин

(номер группы) (подпись)

Руководитель Т. Г. Перевертайло

(подпись)

(дата)

Томск – 2013

Цель работы: геологическое моделирование залежи нефти и газа в программном комплексе Petrel, на основе исходных данных.

Глава 1 Построение структурных карт и карт по подошве Баженовской свиты в программе Petrel

1. На первом этапе работы необходимо загрузить всю имеющуюся информацию по данному месторождению, а именно координаты скважин, инклинометрию, ласы, грид и т.д

2. С помощью загруженного грида строим поверхность по подошве баженовской свиты (рис.1). Если необходимо, то с помощью панели инструментов можно отредактировать построенную поверхность.

Рисунок 1 Поверхность по подошве баженовской свиты

Построение структурной карты

Для этого нужно выбрать вкладку Windows, затем в нем – New map window. Появится окно, в котором автоматически отобразится структурная карта, составленная по подошве баженовской свиты(рис.2).

Рисунок 2 Структурная карта, построенная по подошве баженовской свиты

Глава 2 Создание разреза скважин, каротажа, разбивок скважин

Необходимо создать разбивки скважин используя готовые планшеты с корреляционными схемами. В окне well section window отображаем имеющийся каротаж и создаем разбивки (well tops), исходя из схемы корреляции. Нам необходимы разбивки кровли и подошвы пласта J₁². Результат представлен на рис.3

Глава 3 Построение карт по кровле и подошве, карты толщин

Для построения карт по кровле и подошве, во вкладке Stratigraphy выбираем нужный горизонт (атрибут по Z должен быть активен) и нажимаем правой клавишей функцию Convert the active attribute to points. Затем необходимо создать поверхность по полученным гридам (рис4).

Рисунок 4 Поверхность, построенная по кровле горизонта Ю₁²

Карта толщин строится с помощью функции Convert to isochore points по атрибуту Thickness (рис.5).

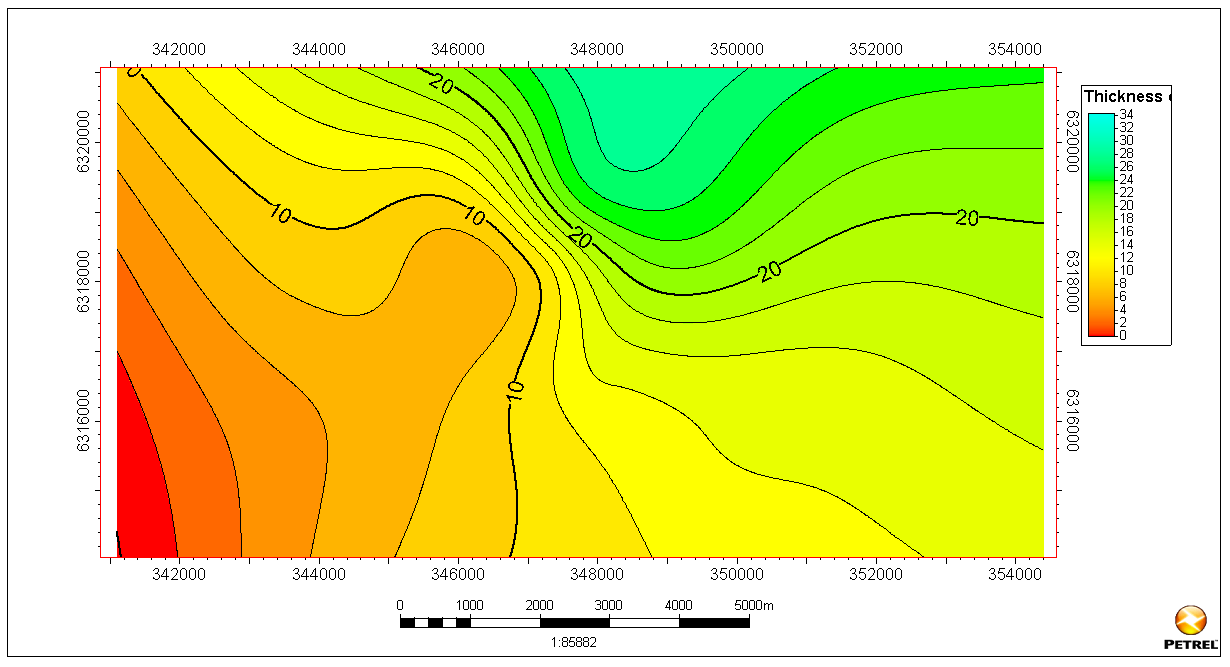

Рисунок 5 Карта толщин

Глава 4 Построение 3d модели пласта, создание горизонтов, зон и контактов между флюидами

3D грид – сетка из горизонтальных и вертикальных линий, используемых для описания трёхмерной модели.

Для создания грида необходимо выполнить следущее:

1. Process Diagram – Utilities – Make Simple Grid

2. В окне Make Simple Grid в списке Top Limit и Base Limit выбрать Surface.

3. В окне First Petrel Explorer выделить поверхность Top1, нажать стрелку напротив Top limit и Base limit.

4. Переходим во вкладку Geometry и нажимаем Get limit from selected.

3D грид представлен на рис.6

Рисунок 6 3D грид, построенный по подошве баженовской свиты
