7.20 Дать характеристику сборного ж/б каркаса по унифицированной серии 1.020-1/83 (сетка колонн, высота этажа, привязки колонн к разбивочным осям и наружных стен к колоннам).

Колонны. Приняты сечением 300х300 и 400х400мм высотой обычно на один, 2 - 4 этажа из бетона марок 300 и 400. Армирование колонн производится 4 - 8 стержнями диаметром 20 - 36 мм и более из стали класса А-Ш (наибольшая несущая способность колонны 520 т). Для зданий с укрупненной сеткой колонн (9 х 9; 12 х 12 м) колонны имеют сечение 600 х 600 мм. Колонны имеют консоли с одной или двух сторон. Они рассчитаны на высоты этажей 3,3; 3,6; 4,2 м и для укрупненной сетки дополнительно на 4,8 и 6 м. Для подвальных и технических этажей предусмотрены высоты колонн 2,9 и 2,4 м. В колоннах нижних этажей, воспринимающих значительные нагрузки (до 2000 т на колонну), устраиваются стальные сердечники с облицовкой слоем бетона в 6 – 8 см, для защиты от действия высоких температур при пожаре. Стальные сердечники позволяют сохранить те же размеры сечений колонн, что и в верхних этажах. Колонны привязываются к разбивочным осям посередине.

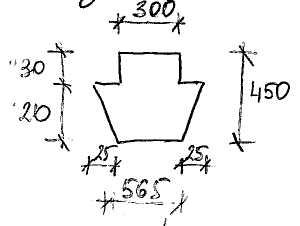

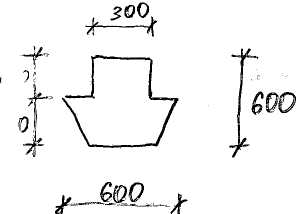

Ригели. Унифицированный ригель выполняется с предварительно напряженной арматурой, таврового сечения, высотой 450 мм, шириной 400 мм (по ширине колонны) (рис.4.6 ). При больших пролетах (9 м или 12 м) высота ригеля принимается равной 600 и 900 мм, аналогичной конструкции. Ригель служит для опирания плит перекрытий, лестничных маршей и аналогичных элементов. Длина ригеля на 440 мм (340 мм при колоннах площадью сечения 300 х 300 мм2 короче пролета, равного 6; 4,5 и З м.

7.21 Элементы унифицированного сборного железобетонного каркаса серии 1.020-1/83 (колонны, ригели, плиты перекрытия).

Сечение колонн 300х300 (до 5 эт.), 400х400 (свыше 5 этажей). Колонны могут быть одноэтажные и двухэтажные; одноконсольные и двуконсульные; нижние(уст. на фундамент), средние(имеют выпуски арматуры для соединения колон), верхние(име.т выпуски арматуры внизу).

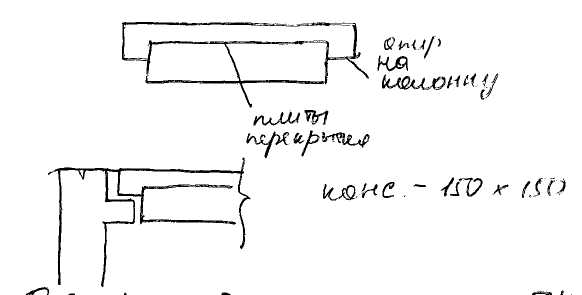

Если стены навесные – применяют 2-консольные для опирания наружной стены.

Если стены самонесущие – 1-консольные колоны.

Ригели служат для опирания плит перекрытия. Ригели бывают одно и двухполочные.

Под пустотные плиты ПК применяется ригель.

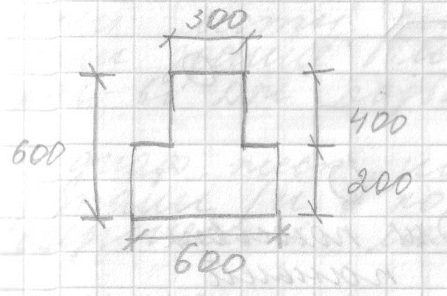

Для плит типа Т применяется ригель:

Плиты перекрытия: пустотные, сплошные, ребристые.

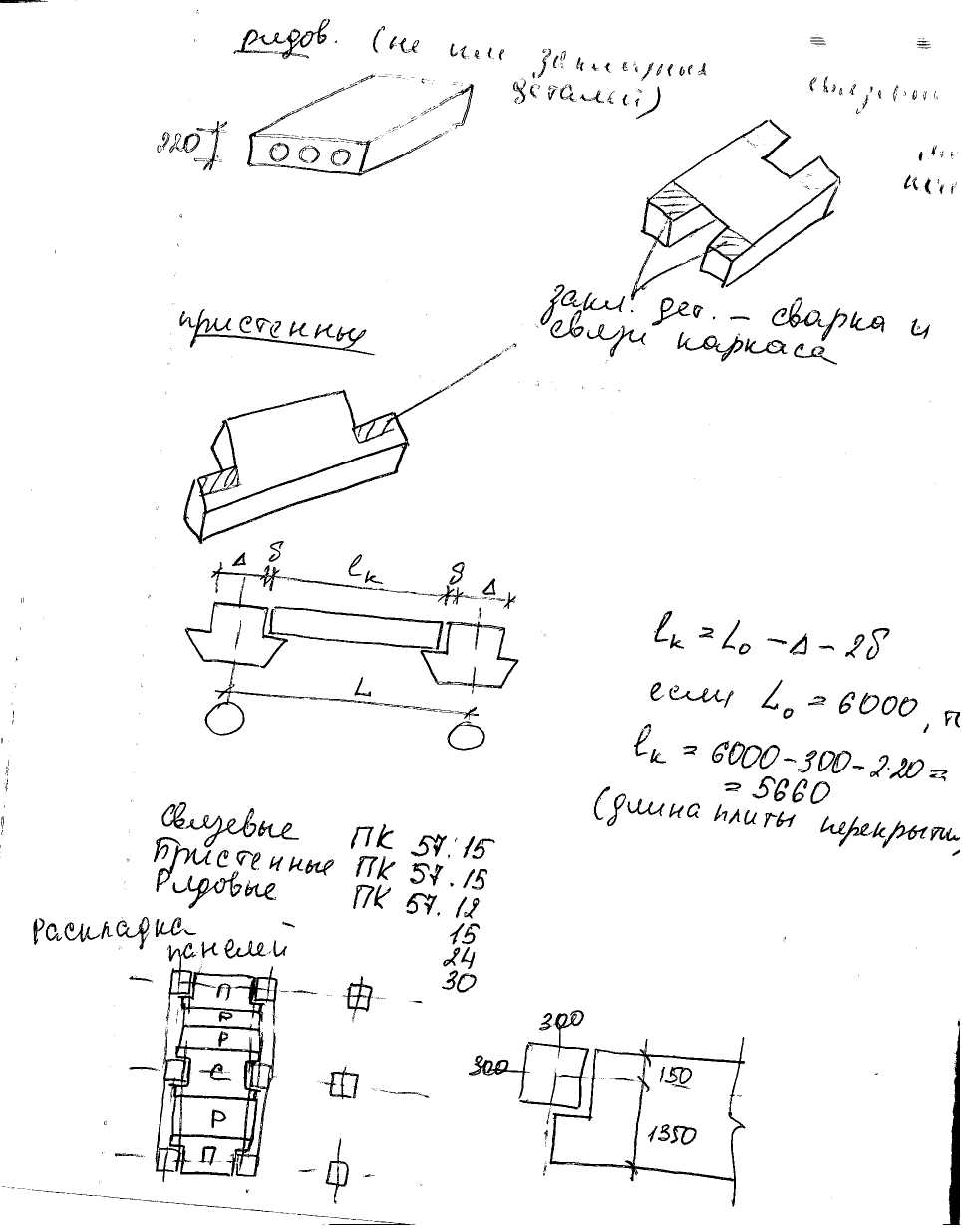

П литы перекрытия – рядовые (не имеют закладных деталей), связевые и пристенные.

7.23 Горизонтальные и вертикальные коммуникации общественных зданий.

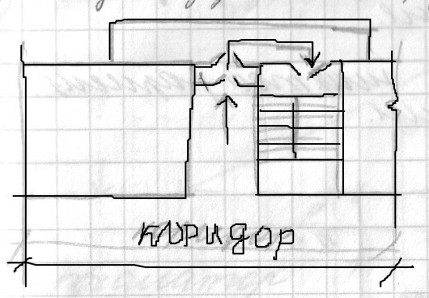

Горизонтальные коммуникации (коридоры, галереи, теплые переходы). Коридоры д.б. освещены.

48м Вк≥1,5м, Lк≤40м; Вк≥1,8м, Lк˃40м. Освещен с 2х сторон.

24М, освещен с 1 стороны.

Если ширина коридора более 48 м, то устанавливают световой карман.

если служебное помещение, Lкор≤20м, Вкор=1200

если больница Вкор=2,4..3..6м.

реакриация

галерея Вг≥1,2м коридоры не освещаются

теплые переходы Вп≥3,0м

Вертикальные переходы – перемещение между этажами( лестницы, лифты, эскалаторы, пандусы).

Лестницы – главные, второстепенные(всегда д.б. двух маршевые и должны иметь двери, выход на улицу). Разрешается проектиров. лестницы второстепенные без выхода на улицу, если они размещены с главной лестницей.

Главные лестницы – открытые и не имеют дверей.

2х маршевая, поручни

Вмарша от 900мм.

площ. д. отд.

Вм=1,35 для больниц, кинотеатров, клубов и для остальных зданий, если на этаже находится 200 человек.

расстояние между лестницами предусматр. с точки зрения эвакуации.

Р асстояние зависит от назначения здания и из каких конструкций запроектировано здание.

1 и 2 ст. огнест. L≤40м, L1≤25м

3 ст. огн. L≤30м, L1≤15м

4 ст. огн. L≤25м, L1≤12м

5 ст. огн. L≤15м, L1≤10м

Если обществ. здания 10 эт. и выше, все внутр. лестницы д.б. не задымляемыми, причем 50% лестниц I типа с выходом наружу и 50% лестниц II типа без выхода наружу.

Все конструк, премыкаемые к лестн. клетке д.б. выполнены из несгораемых материалов(огнестойких).

Л естн. I типа с выходом наружу(вход здания через лоджии).
