7.5. Объемно – планировочные решения жилых зданий. Привести примеры.

ОПР - это объединение помещений в единую планировочную композицию согласно функционального и технологического процесса.

Функциональный процессе может быть простым, а может быть сложным в зависимости от функционального процесса, объемно-планировочного решения.

ОПР характеризуют следующие параметры: шаг - расстояние между осями модульной сетки; пролёт - если шаг совпадает с пролётом перекрытия, то он называется пролётом; высота этажа - расстояние от уровня пола нижележащего этажа до уровня пола вышележащего этажа. (2,800)

По планировочному решению дома могут быть: секционные, коридорные, галерейные.

1 . Секционные – жилая секция – это группа квартир выходы из которых ведут на на 1 лестнично-лифтовой узел. Секции могут быть: рядовые, угловые, поворотные, торцевые.

2 . Коридорные – выход из квартир на один общий коридор. Для малокомнатных квартир.

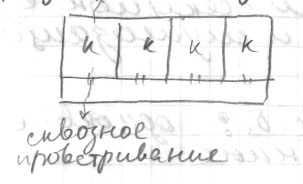

3 . Галерейные – выход осуществляется через открытую галерею. В районах с жарким климатом.

7.6. Структурные части зданий из мелкоразмерных и крупноразмерных элементов.

Структурные части: фундамент, стены, перекрытия, перегородки, окна, двери, лестницы, лоджии, балконы.

Фундамент - подземная несущая конструкция, которая служит для передачи нагрузок от зданий на основание. По материалам бывают: деревянные, бутовый камень, бутобетон, бетон, ж/б. Виды фундаментов: ленточные (сплошные и блочные), столбчатые, свайные, сплошные.

Стены - ограждающая конструкция (надземная или подземная). Бывают наружные и внутренние; несущие, самонесущие и навесные. Под стены делается фундамент.

Перегородки - внутренние стены, выполняющие только роль ограждений.

Перекрытия. Междуэтажные, чердачные, над подвалом, над проездом.

Лестницы служат для сообщения между этажами. Лестничная клетка состоит из лестничных маршей и площадок.

Окна служат для освещённости и проветривания помещения. По освещённости площадь остекления должна составлять 1/5 - 1/8 от площади пола помещения.

Лоджии – плита опирается на капитальные стены.

Балкон – летнее помещение, плита защемлена в стену.

7.7. Стены кирпичные и из других мелкоразмерных элементов. Показать фрагменты фасадов стен. Устройство дымовых и вентиляционных каналов в кирпичных стенах.

Стены являются важным конструктивным элементом, они служат не только вертикальными ограждающими конструкциями, но и могут быть несущими на которые опирается перекрытия или покрытия.

Основные требования к стенам: должны быть прочными и устойчивыми; обеспечивать температурно-влажностный режим; быть долговечными; обеспечивать необходимую теплоизоляцию и достаточную звукоизоляцию.

Основной мелкоразмерный элемент - кирпич (силикатный или керамический).

Размеры кирпича: 250х120х88 (модульный), 250х120х65 (обыкновенный). Ширина вертикальных швов кирпичной кладки 12мм, горизонтальных 10мм.

Кроме кирпича используются гипсобетонные, шлакобетонные и керамзитобетонные (190х390х188).

С пособ размещения кирпичей в кладке стены с чередованием рядов называется системой кладки (пустотные и полнотелые0.

Кладка бывает:

½ кирпича – 120 мм

1 кирпич – 250 мм

1,5 кирпича – 380 мм

2 кирпича – 510 мм

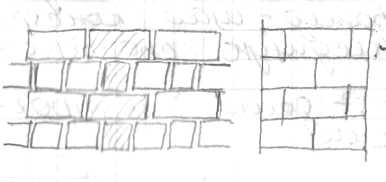

Двурядная (цепная) кладка: чередование тычковых и ложковых рядов.

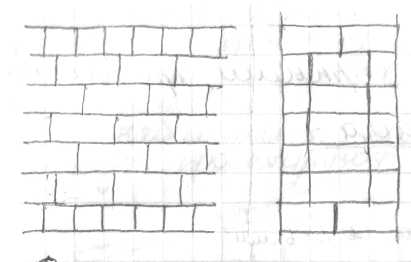

М ногорядная кладка: тычковый ряд, 5 рядков ложковых.

Для малоэтажных зданий применяют также:

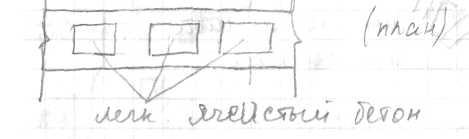

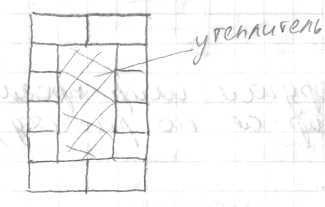

облегченную кладку; колодцевую кладку.

В ентиляционные каналы устанавливаются во внутренних стенах из красного кирпича. Толщина >= 380мм.

7.8. Перемычки кирпичные: рядовые, армокирпичные, арочные, клинчатые (показать схемы). Перемычки из сборных железобетонных элементов (показать сечения по оконным проемам в несущей и самонесущей стене).

Перемычки устраиваются над дверными и оконными проемами.

Перемычки из кирпича.

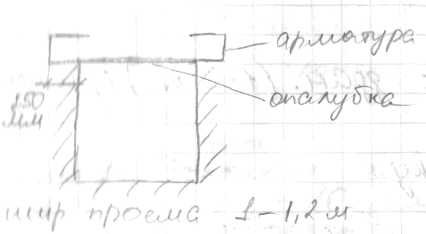

Рядовая (арматура d5-6мм, ширина проема 1-1,2м).

Армокирпичная – аналогично рядовой, но ширина проема шире и арматура подбирается по расчету.

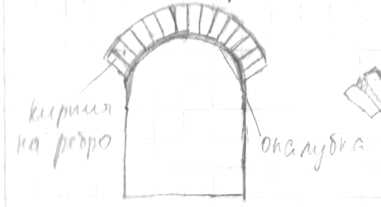

Перемычки арочного типа.

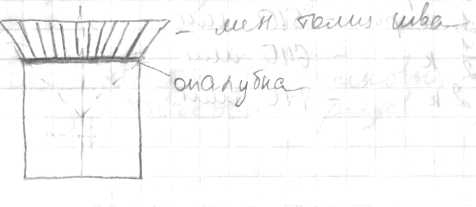

Клинчатые перемычки.

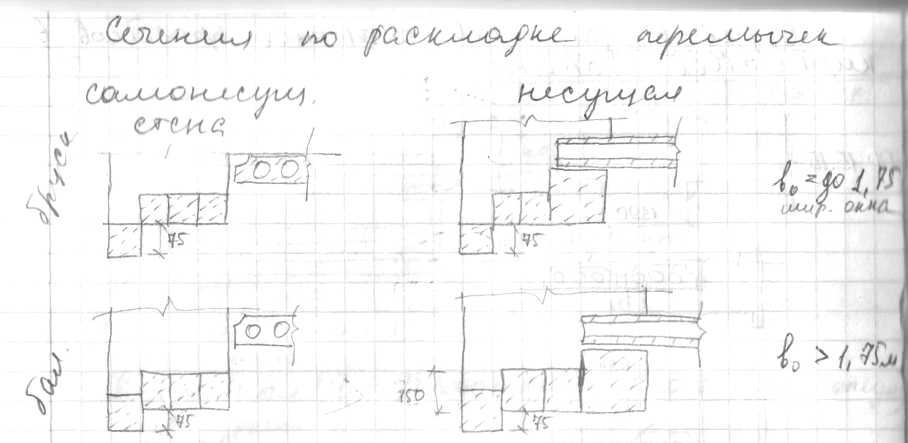

Перемычки из сборных ж/б элементов: брусковые (120х75, 120х150), балочные (120х220, 120х300)
