1.3.4 Атмосферное давление

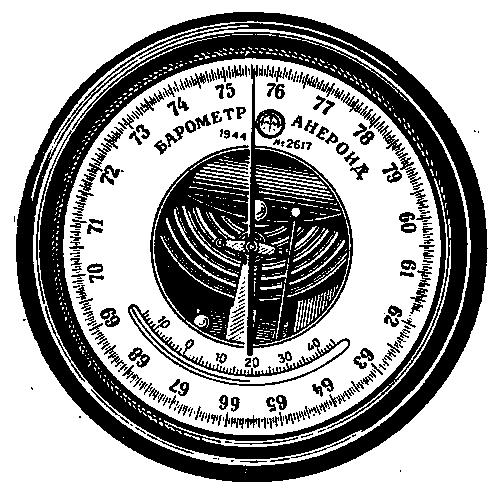

Задание 22. а) Определите истинное давление по показаниям барометра- анероида, изображенного на рисунке 9.
Паспорт анероида.
1. Поправка шкалы (таблица 9).
Рисунок 9
Таблица 9
При давлении (мм) |
Поправка (мм) |
При давлении (мм) |
Поправка (мм) |
При давлении (мм) |
Поправка (мм) |
790 |
—0,3 |
720 |
+0,6 |
650 |
+0,6 |
780 |
—0,2 |
710 |
+ 0,7 |
640 |
+ 0,3 |
770 |
—0,1 |
700 |
+0,8 |
630 |
—0,1 |
760 |
0,0 |
690 |
+0,9 |
620 |
—0,6 |
750 |
+0,3 |
680 |
+ 1,0 |
610 |
—1,4 |
740 |
+0,6 |
670 |
+ 1,0 |
600 |
—2,2 |
730 |
+0,7 |
660 |
+0,9 |
|
|
2. Поправка для приведения показаний к 0° равна 0,03ХТ (Т — температура по показанию термометра).
3. Добавочная поправка +0,2 определена в апреле 1963 г.
Истинное давление равно отсчету анероида плюс поправка шкалы, поправка по термометру и добавочная поправка.
б) Выразите величины вычисленного истинного давления в миллибарах.
Нормальное давление 760 мм соответствует 1013 мб. Таким образом, 1 мб = 3/4 мм; 1 мм = 4/3 мб.
Переведите в миллибары давление: 775 мм рт. ст., 740 мм рт. ст. Переведите в миллиметры ртутного столба давление: 1021 мб, 985 мб.
Задание 23. Приведите к уровню моря давление р = 1000 мб, если высота места наблюдения h = 160 м, температура воздуха t = 22°.
если h=380 м; t=10°;
h=260 м; t=2°; Решите те же примеры для давления 600 мб.
h=500 м; t=-3°;
h=780 м; t=-8°.
Величина барической ступени при t = 0°:
Таблица 10
Давление (мб) |
1000 |
800 |
600 |
400 |
Барич. ступень (м/мб) |
8 |
10 |
13,3 |
20 |
При температуре воздуха (t) выше нуля величину барической ступени умножают на (1+0,004 t°).
Задание 24. По величине барической ступени (таблица 10) вычислите вертикальный барический градиент (изменение давления на 100 м) для давления 1000 мб, 800 мб, 600 мб, 400 мб.

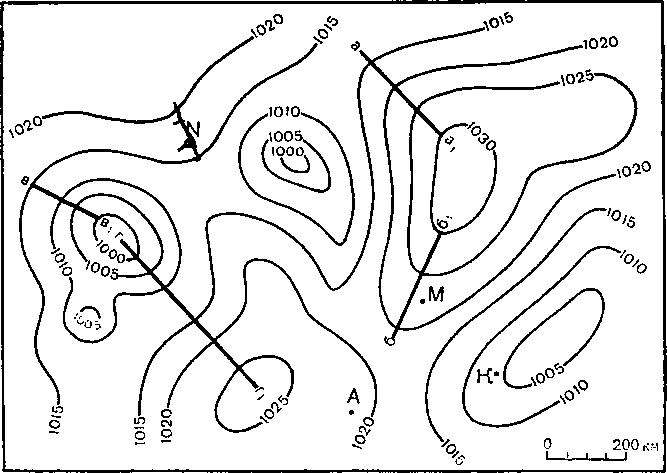

Задание 25. По рисунку 10 определите системы изобар: барический максимум (антициклональная система), барический минимум (циклональная система), гребень, ложбину, седловину.
Рисунок 10
