3.Охоронно-пожежна сигналізація

Охоронно-пожежна сигналізація являє собою комплекс пов'язаного обладнання і покликана своєчасно інформувати про виявлення займання або несанкціонованого проникнення на об'єкт.

У наш час особливу увагу приділяють безпеці і комфорту. До систем охоронної і пожежної сигналізації також висувають підвищені вимоги. Якщо кілька років тому охоронно-пожежна сигналізація встановлювалась як єдина система, то сучасні норми вимагають розрізняти ці дві складові.

Охоронно-пожежна сигналізація, що складається з систем охоронної і пожежної сигналізації, у режимі реального часу здійснює моніторинг приміщень, що охороняються, і у разі загоряння або несанкціонованого проникнення вживає цілий комплекс заходів - від повідомлення на пульт охорони до автоматичного увімкнення систем оповіщення, вимкнення електроживлення, блокування приміщень тощо.

Пожежна безпека нашого офісу складається з наступних компонентів: -наявність вогнегасників і плану евакуації; - пожежна сигналізація (сповіщувачі, світлові табло), при необхідності системи димовидалення та пожежогасіння; - наочна агітація і інструктаж з пожежної безпеки.

Таблиця 3.1 - Обладнання пожежної сигналізації приведенна в додатку Б

Таблиця 3.2 – Умовні позначення використаного обладнання

	Датчик руху комбінований CROW SRPG II
	Датчик АРТОН СПД-3.3
	Датчик UT-14S_W магнітоконтактний
	Кнопка пожежної сигналізації ІР-1
	КнопкаUT-54 подачі тривоги
	Сирена У-05
	Прилад приймально-контрольний охоронно-пожежний Тірас-16П
	Клавіатура DSC PC-5516
	Сирена " SATEL SP-4001

Рис 3.1 - Розташування системи охорони сигналізації

Рисунок 3.2 - Розташування системи пожежної сигналізації

4.Система відеоспостереження

Систему відеоспостереження будемо будувати на 16-и канальному відеореєстраторі. Відеореєстратор (DigitalVideoRecorder, DVR, цифровий відеореєстратор) - пристрій, призначений для запису, збереження і відтворення відеосигналів і аудіосигналів які надходять від аналогових відеокамер і мікрофонів в системах відеоспостереження і аудіоконтролю. Передача відеосигналу буде здійснюватись по витій парі. Для передачі відеосигналу по витій парі необхідно використовувати балун. Балун (від англ. Balun - balanced-unbalanced) - симетрувальний трансформатор, що перетворює електричний сигнал з симетричного (balanced) в несиметричний (unbalanced) і навпаки.

Відеокамери будуть розташовані у:

- фойє

- бухгалтерії

- відділі продажу

- кабінеті адміністративного директора та інженера ОП

- технологічному відділі та виробництві Для контролю периметра (вулиця) досить використовувати 2 зовнішні камери.

Для здійснення моніторингу буде використовуватись одне робоче місце (ресепшн), отже до DVR необхідно підключити один монітор. З тієї причини, що DVR розташовується в серверній, то монітор на ресепшені підключимо через VGA інтерфейс.

Оскільки всі сучасні DVR мережеві, то директор та адміністративний директор зможуть також підключатися до нього віддалено по мережі.

Аудіоконтроль проводиться не буде, так як це заборонено законами України.

Вибір типу ситеми відеоспостереження

Відеореєстратор SAMSUNG SVR-1640A

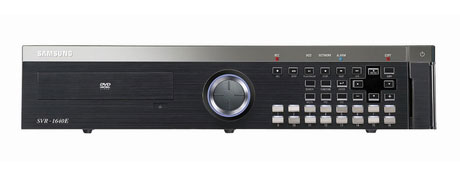

Рисунок 4.1 – Samsung SVR – 1640A

Професійний цифровий відеореєстратор, НЖМД 250 ГБ, дет. движ. по кожн. каналу, вбудований DVD + RW, мережевий клієнт (Network manager SNM-128S), управління: передня панель, ІЧ пульт, мережевий клієнт, системний контролер (опція), миша (опція). Характеристики: Відео входи: 16

Відео виходи: BNC, BNC тривожний, VGA

Аудіо входи: 4

Аудіо виходи: 2

Формат відеосигналу: NTSC, PAL

Метод компресії: MPEG-4

Тривожні входи: 16

Тривожні виходи: 4

Роздільна здатність при записі: D1, 4Cif (704 × 576), Cif, Half D1

Режими запису: тривожна, постійна, по руху, за розкладом, вручну

Швидкість запису: 100 (CIF), 50 (Half D1), 25 (4Cif)

Швидкість відображення: 1

Детектор руху: +

Детектор втрати відеосигналу: Так

Журнал подій: Так

Вбудований жорсткий диск: 250 Гб

Кількість НЖМД: максимум 2 ТБ - 4 HDD внутрішньої установки, 8 ТБ додатково при використанні зовнішніх масивів SVS-5

Ethernet 10/100 MBit: Так

Мережеві можливості: TCP / IP, DHCP, SMTP

Привід дисків: DVD-RW

USB: 2 USB

Послідовні інтерфейси: RS-232C, RS-485

Живлення: 100-240В

Габарити: 430 (Ш) х88 (В) х465 (Г) mm

Вага: 8.9 кг

У мовне позначення:

- Відеореєстратор SAMSUNG SVR-1640A.

Відеокамера Samsung SID-56P.

Внутрішня камера з високою роздільною здатністю:

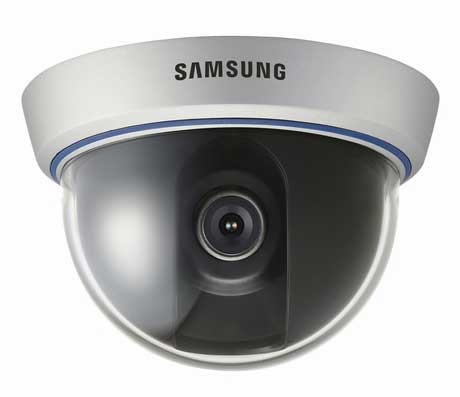

Рисунок 4.2 – Samsung SID – 56P

Кольорова купольная камера відеоспостереження Samsung SID-56P. Короткі характеристики SAMSUNG SID-56P: 1/3 "Super HAD CCD, 580/700 ТВЛ, 0.15/0.001лк, ел. Функція день-ніч, АРД, f = 6.0мм F2.0, BLC, WB, AGC, OSD, WIV DSP, SSNR II, дзеркальне відображення.Розміри Ø104x66.9 мм Вага 180г

У мовне позначення:

- Відеокамера Samsung SID-56P

Відеокамера SAMSUNG SIR-4160P

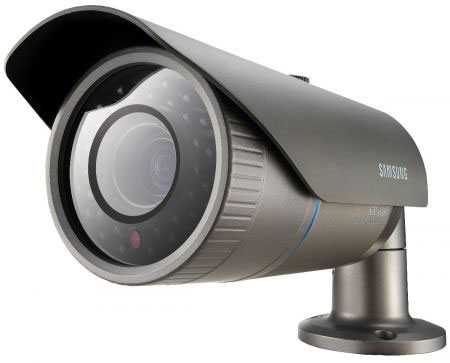

Рисунок 4.3 – Samsung SIR - 4160P

Зовнішня кольорова відеокамера з функцією день-ніч (ел.мех. ІК фільтр) і вбудованою ІЧ-підсвіткою: 1/3 "Super HAD CCD, 600/700 ТВЛ, 0.15/0.000лк (LED ON), АРД, f = 2.8-10мм F1.2, BLC, DIS, WB, AGC, OSD, WV DSP, SDR, SSNRIII, 12 маскінг зон, виконання IP66, кронштейн і козирок в комплекті.

У мовне позначення:

- Відеокамера SAMSUNG SIR-4160P

Рисунок 4.4 - Розташування систем відео нагляду
