Добавление комплексного элемента на мнемосхему

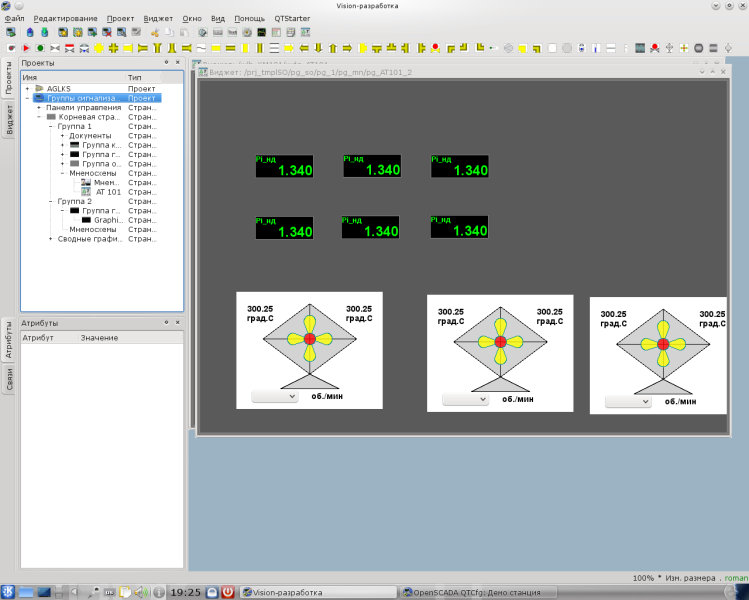

Для проверки работоспособности и оценки результатов наших усилий добавим созданный виджет на мнемосхему. Выполним эту операцию для трех холодильников "AT101_1", "AT101_2" и "AT102_1". Для этого откроем кадр мнемосхемы "AT 101" на редактирование. После чего хватаем "мышью" наш комплексный элемент и тащим на мнемосхему, где отпускаем в нужной нам позиции. В диалоге запроса имени вводим идентификаторы "AT101_1", "AT101_2" и "AT102_1" соответственно. Поле имени опускаем. Добавленные элементы располагаем как нам удобно. После выполнения подобных манипуляций у нас должна получиться мнемосхема с видом
Сохраним новую мнемосхему и закроем её окно. Далее перейдём в проект и откроем эту мнемосхему в дереве проекта "Группы сигнализаций (шаблон)"->"Корневая страница"->"Группа 1"->"Мнемосхемы"->"AT 101". Как можно заметить, наши новые элементы появились здесь автоматически. И нам осталось только подключить связи к новым элементам. Для этого откроем диалог редактирования свойств мнемосхемы на вкладке "Связи". На этой вкладке мы увидим дерево с элементами "AT101_1", "AT101_2" и "AT102_1". Развернув любой из элементов, мы увидим ветку "Параметр" как раз с атрибутами "Ti", "To" и "Cw", Таким образом, мы можем просто указать адрес параметра "prm:/LogicLev/KM101/AT101_1" в поле "Параметр", а атрибуты будут расставлены автоматически.

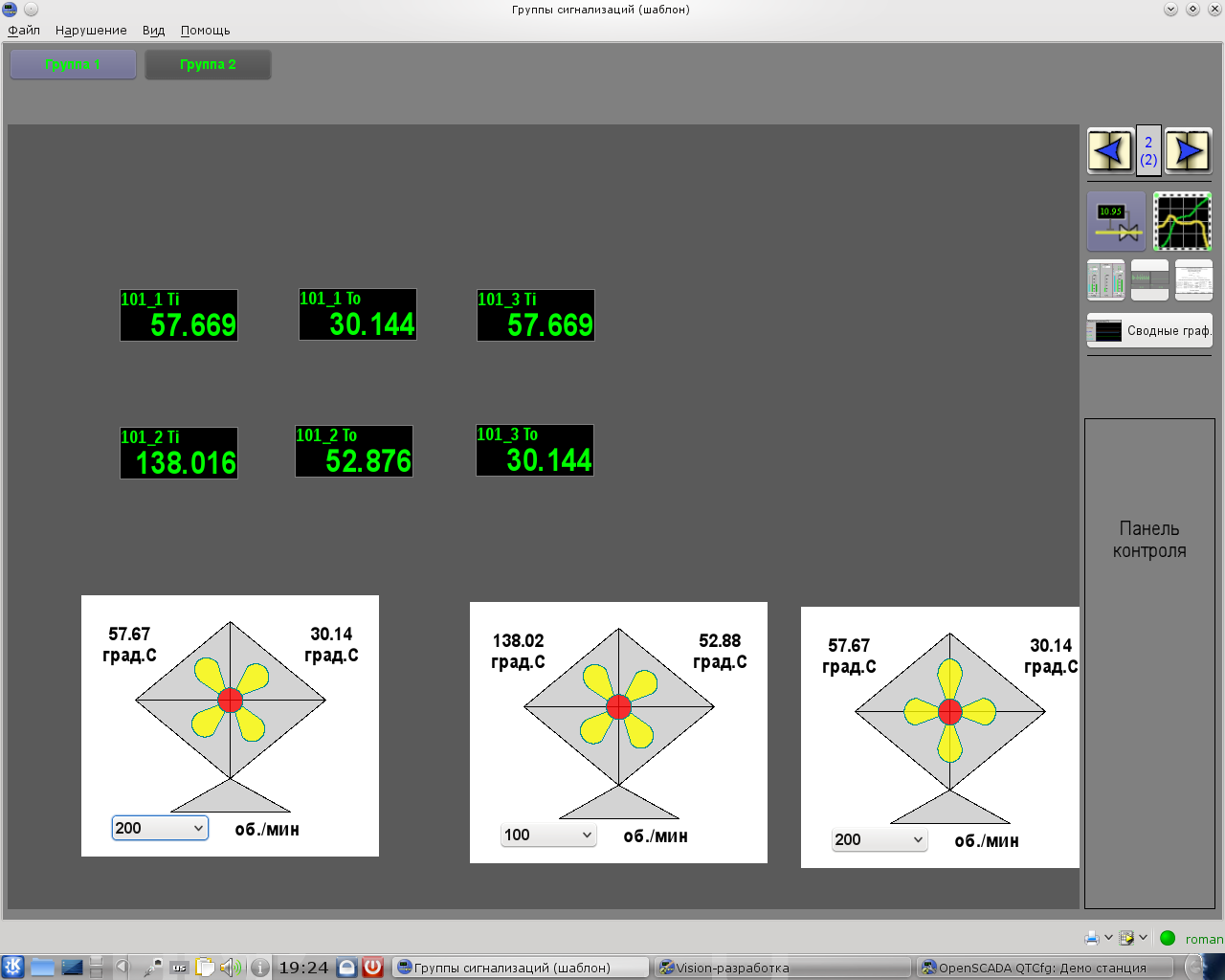

Сохраним нашу мнемосхему и проверим, что получилось. Для этого закроем окно диалога свойств и запустим проект "Группы сигнализаций (шаблон)" на исполнение. Затем переключимся на вторую мнемосхему кнопками листания. При безошибочной конфигурации мы должны увидеть что-то подобное изображённому
Заключение
В результате выполнения курсового проекта на данной мнемосхеме мы можем наблюдать за производительностью холодильников, а также управлять ею, меняя значения в комбобоксе. При изменении производительности мы заметили и изменение температуры.

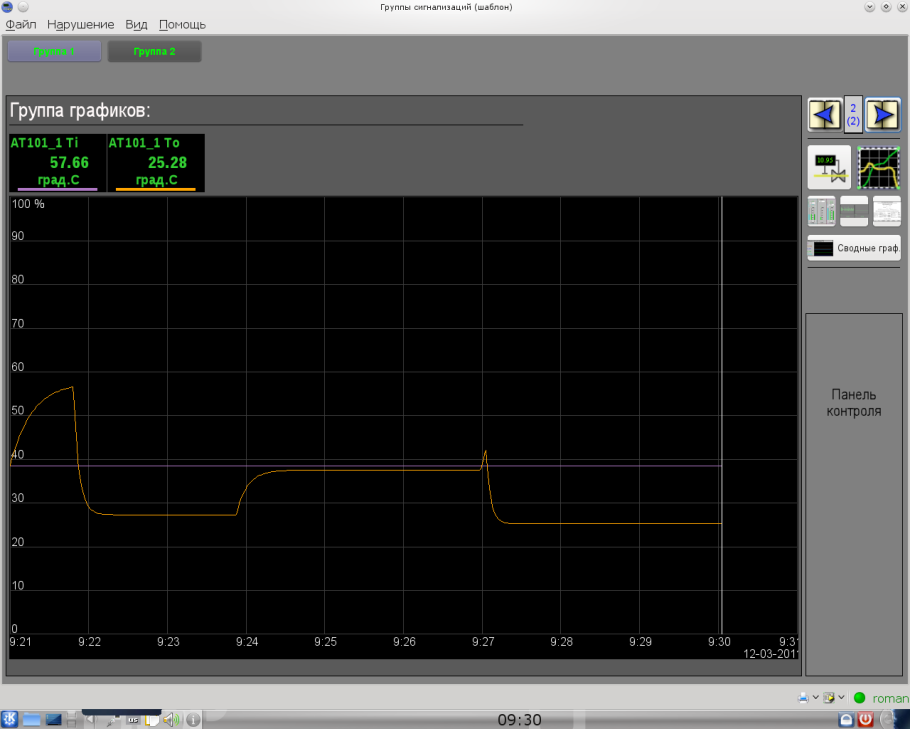

Историю изменения можно увидеть на группе графиков
