Разработка принципиальной схемы устройства
Разработаем принципиальную схему блока ОЗУ. Дополним функциональную схему микросхемами преобразователя уровня. Преобразователь уровня построен на микросхемах преобразователей К1500ПУ124 (ТТЛ -> ЭСЛ) и К1500ПУ125 (ЭСЛ -> ТТЛ).
Рис. 9 Функциональные схемы К1500ПУ124 и К1500ПУ125
Дешифратор DD19 формирует сигналы выборки модуля (А12,А13,А14) – и : 000 – , 001 – .
Регистры
DD14,
DD15
выполняют буферизацию адресной шины
для повышения ее нагрузочной способности.
При
– запись информации в регистры,
- считывание информации. Сигнал
формирует DD20,
если хотя бы на 1 входе лог. 0, то регистры
открыты для чтения.
Шинные
формирователи DD16
– DD18
выполняют сопряжение модуля ОЗУ с ШД.
Передача информации при
.
При
информация с выходов ОЗУ поступает в
ШД, при
информация поступает из ШД на входы
ОЗУ.
Принципиальная схема разрабатываемого устройства представлена на рис. 10.
Рис. 10 Принципиальная электрическая схема блока ОЗУ
Построение временных диаграмм работы устройства

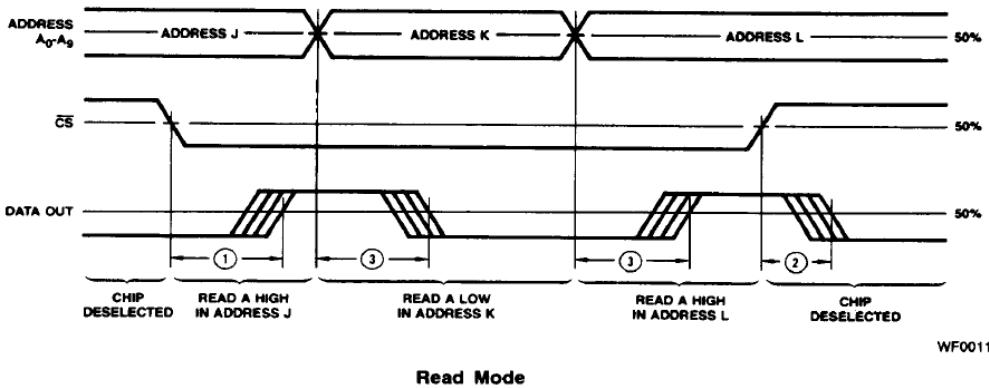

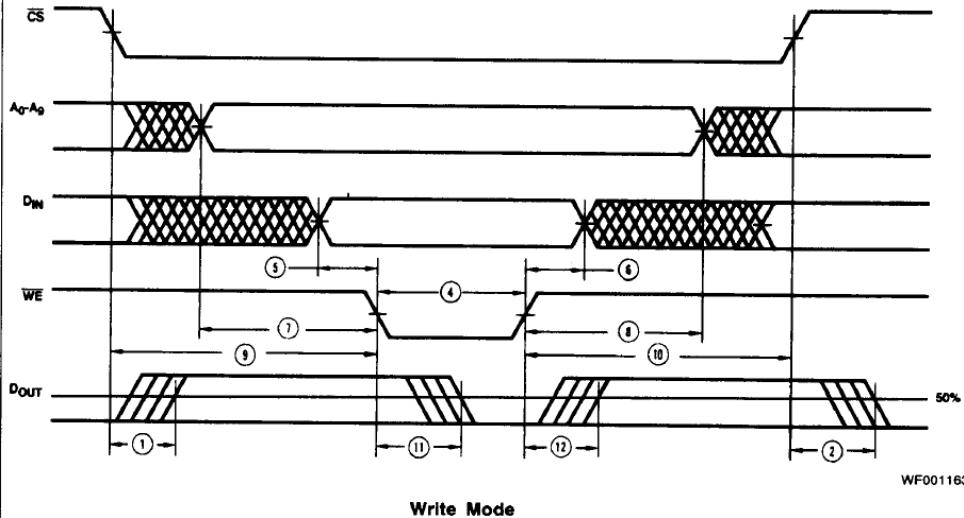

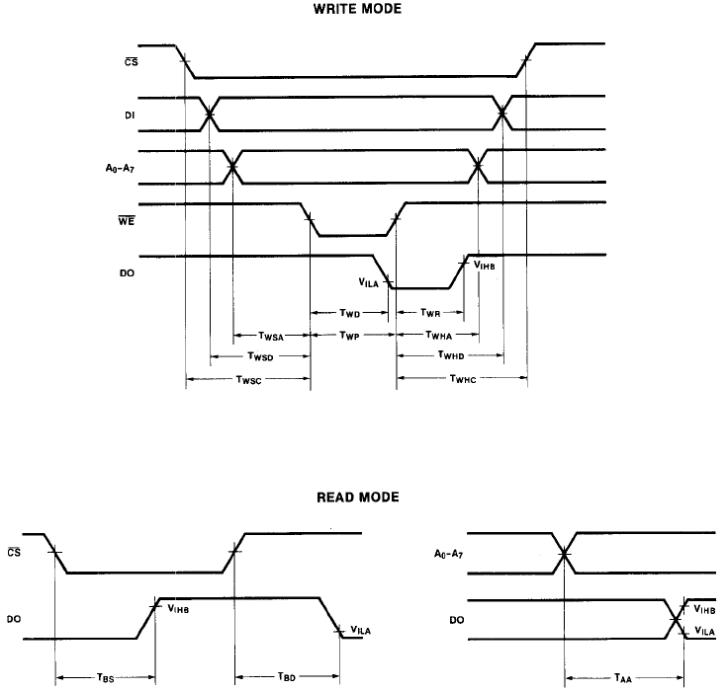

Рис. 11 Временные диаграммы работы блока ОЗУ
Заключение
В данном курсовом проекте разработан блок статического ОЗУ емкостью 2Кх12 бит на микросхемах ЭСЛ К1500РУ474.
Для управления устройством спроектировано устройство управления и сопряжения с шиной. Выполнена буферизация адресной шины для повышения ее нагрузочной способности. В качестве шины выбрана магистраль И-41 с 20-разрядной шиной адреса и 16-разрядной шиной данных.
Список использованных источников
Баранов В.В. Полупроводниковые БИС запоминающих устройств: Справочник / В.В. Баранов, Н.В. Бекин, А.Ю. Гордонов и др. – М.: Радио и связь, 1987. – 360 с.
Дерюгин А.А. Применение интегральных микросхем памяти: Справочник / А.А. Дерюгин, В.В. Цыркин, В.Е. Красовский и др. – М.: Радио и связь, 1994. – 232 с.
Лебедев О.Н. Применение микросхем памяти в электронных устройствах: Справ. пособие. – М.: Радио и связь, 1994. – 216 с.
Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. – М.: ИП РадиоСофт, 2003. -544 с.
