Банк задач для подготовки к ФЭПО
Тема 1. Основные понятия и законы
1.1.
Укажите размерность диэлектрической
постоянной
.
1.2. Укажите размерность напряженности магнитного поля Н .
1.3. Какой физической величине соответствует размерность Дж/Кл ?
1.4. Укажите единицу измерения напряженности электрического поля.
1.5. Приведите векторную величину, характеризующую электрическое поле.
1.6. Приведите векторную величину, характеризующую магнитное поле.
1.7. Приведите основную физическую величину, характеризующую электрическое поле и определяющую силу со стороны электрического поля на заряженную частицу.
1.8.
Какую физическую величину определяет
выражение
?
1.9. В каких единицах измеряется скалярная величина, равная линейному интегралу напряженности электрического поля вдоль определенного пути?
1.10. В каких материалах преобладает ток электрического смещения?
1.11. Расположите материалы: алюминий, медь, нихром, сталь в порядке уменьшения электропроводимости.
1.12. Какими графиками определяются внешние характеристики реальных источников тока и напряжения?
1.13.Каким графиком определяется внешняя характеристика идеального источника тока?
1.14. По приведенной ВАХ для источника ЭДС определите его параметры.
1.15. Приведите определение для зависимого источника электрического напряжения.
1.16.
Приведите выражение для напряжения
на
индуктивном элементе.
1.17. Приведите выражение, определяющее ЭДС на зажимах катушки индуктивности в соответствии с законом электромагнитной индукции.
1.18. Приведите выражение для определения индуктивности L.
1.19. По приведенной ВАХ определите сопротивление резистора при U = 10 В.
1.20. На рисунке приведена кулон-вольтная характеристика конденсатора. Приведите соотношения между значениями емкости С и энергии W, запасенной в электрическом поле конденсатора, в точках 1 и 2 характеристики.
1
.21.
На рисунке
приведена кулон-вольтная характеристика
конденсатора. Определите
скорость изменения напряжения на
обкладках конденсатора
,
если ток iC,
протекающий через конденсатор, составляет
5А.
1.22.
На рисунке приведена вебер-амперная
характеристика катушки индуктивности.
Определите
скорость изменения тока в катушке
, если Э.Д.С. самоиндукции в ней составляет
10 В.
1.23.
Скорость изменения тока в индуктивной
катушке
А/с.
Используя вебер-амперную характеристику,
определите ЭДС самоиндукции этой
катушки.
1
.24.
Определите падения напряжений на
сопротивлениях
если
Е = 32 В.
1.25. Определите выражение для мощности P, выделяющейся в нагрузке с сопротивлением R.
1.26. Разделите приведенный перечень элементов (биполярный транзистор, полупроводниковый диод, лампа накаливания, полупроводниковый стабилитрон) на управляемые и неуправляемые.
1.27. На каком рисунке приведена вольтамперная характеристика нелинейного источника?
1.28. Приведите вольтамперную характеристику стабилитрона. Для каких целей можно использовать этот элемент?
1.29. Определите дифференциальное сопротивление для приведенной ВАХ нелинейного элемента.
1.30. Какой полупроводниковый элемент характеризуется приведенной ВАХ?
1
.31.
По условным графическим обозначениям
приведите названия полупроводниковых
приборов.
1.32. Определите крутизну приведенной ВАХ нелинейного элемента.
1.33. Определите знак дифференциального сопротивления на участке 2 - 3 ВАХ .
1.34. К лампе накаливания, диоду, стабилитрону и катушке индуктивности приложено синусоидальное напряжение через ограничительный резистор. Постройте зависимость тока i(t) для каждого элемента.
1.35. На рисунке приведены вольт-амперные характеристики двух нелинейных элементов. В каком соотношении находятся их статические и дифференциальные сопротивления в точке А?
1.36. Чем определяется форма ВАХ нелинейного конденсатора?

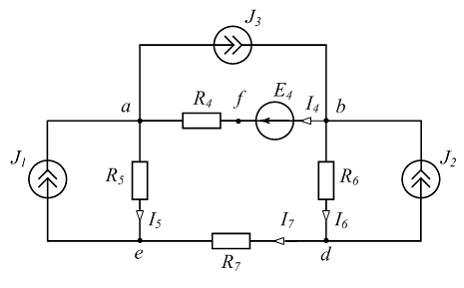

1.37. Сколько ветвей в изображенной схеме?
