Варианты заданий Задание
1. Создать 3D модель фасонного резца.
Используя модель, определить высотные размеры профиля в направлении перпендикулярном базе резца.
Составить отчет:
краткое содержание и последовательность проектирования (схемы, рисунки);
выводы.
Номер варианта соответствует номеру машины (табл.4).

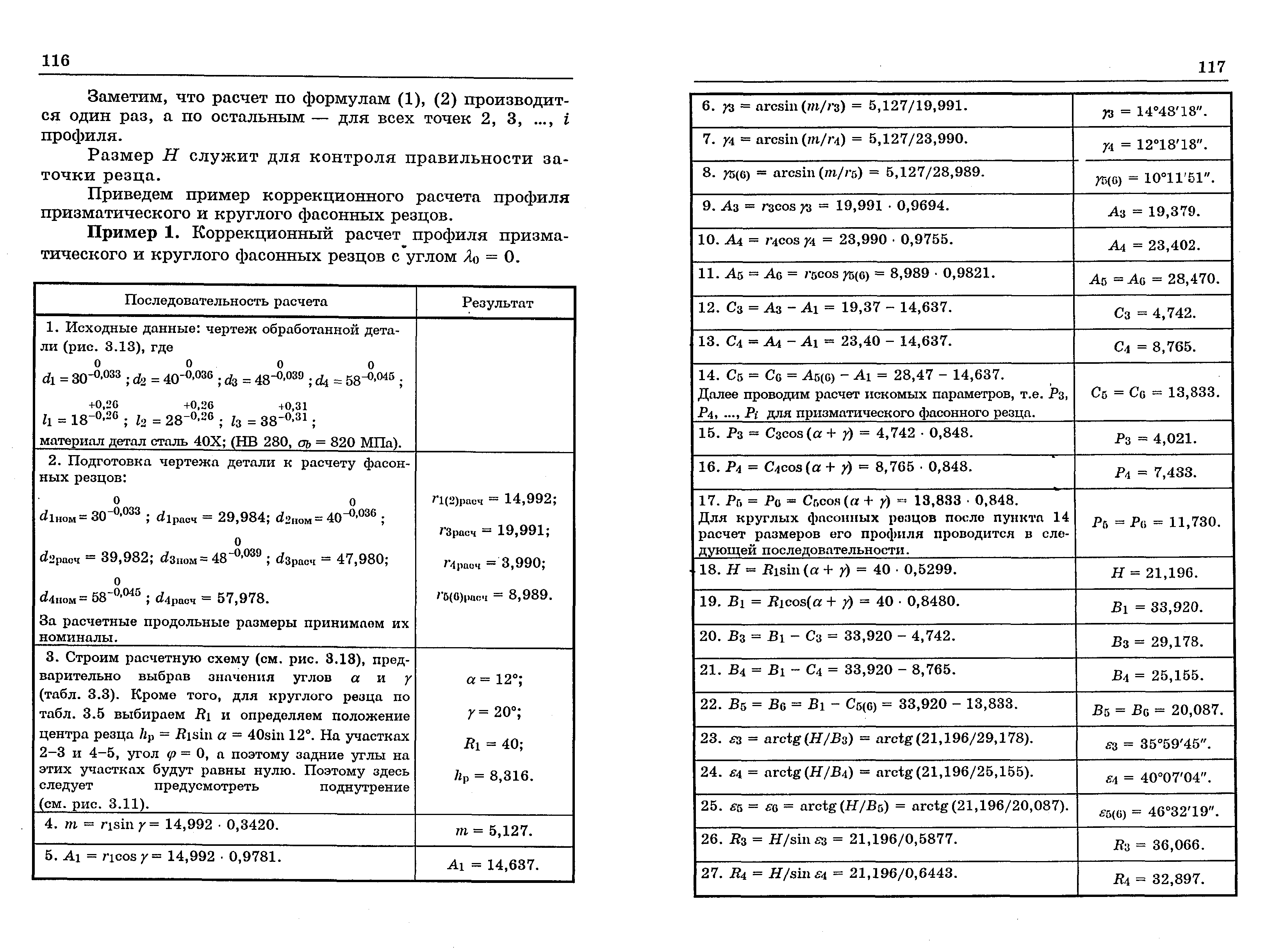

Недостающие данные и параметры выбрать по (табл. 1; табл. 2; табл. 3).
Таблица: 4 Исходные данные для расчета фасонного резца.
№ варианта |
Обрабатываемый материал |
в,МПа |
Тип резца |
Рисунок |
1 |
Сталь 40Х |
650 |
Дисковый |
а |
2 |
Бронза БР-ОС |
- |
Дисковый |
б |
3 |
Сталь 45 |
600 |
Дисковый |
в |
4 |
Сталь А40Г |
600 |
Дисковый |
г |
5 |
Сталь 10 |
350 |
Дисковый |
д |
6 |
Сталь 40Х |
820 |
Круглый |
з |
7 |
Медь |
- |
Круглый |
е |
8 |
Чугун |
НВ150 |
Круглый |
ж |
9 |
Сталь 40Х |
820 |
Круглый |
к |
10 |
Алюминий |
- |
Круглый |
ж |
11 |
Сталь 15 |
- |
Круглый |
и |
12 |
Сталь 15 |
- |
Круглый |
к |
13 |
Медь |
- |
Круглый |
л |
14 |
Бронза БР-ОС |
- |
Круглый |
м |

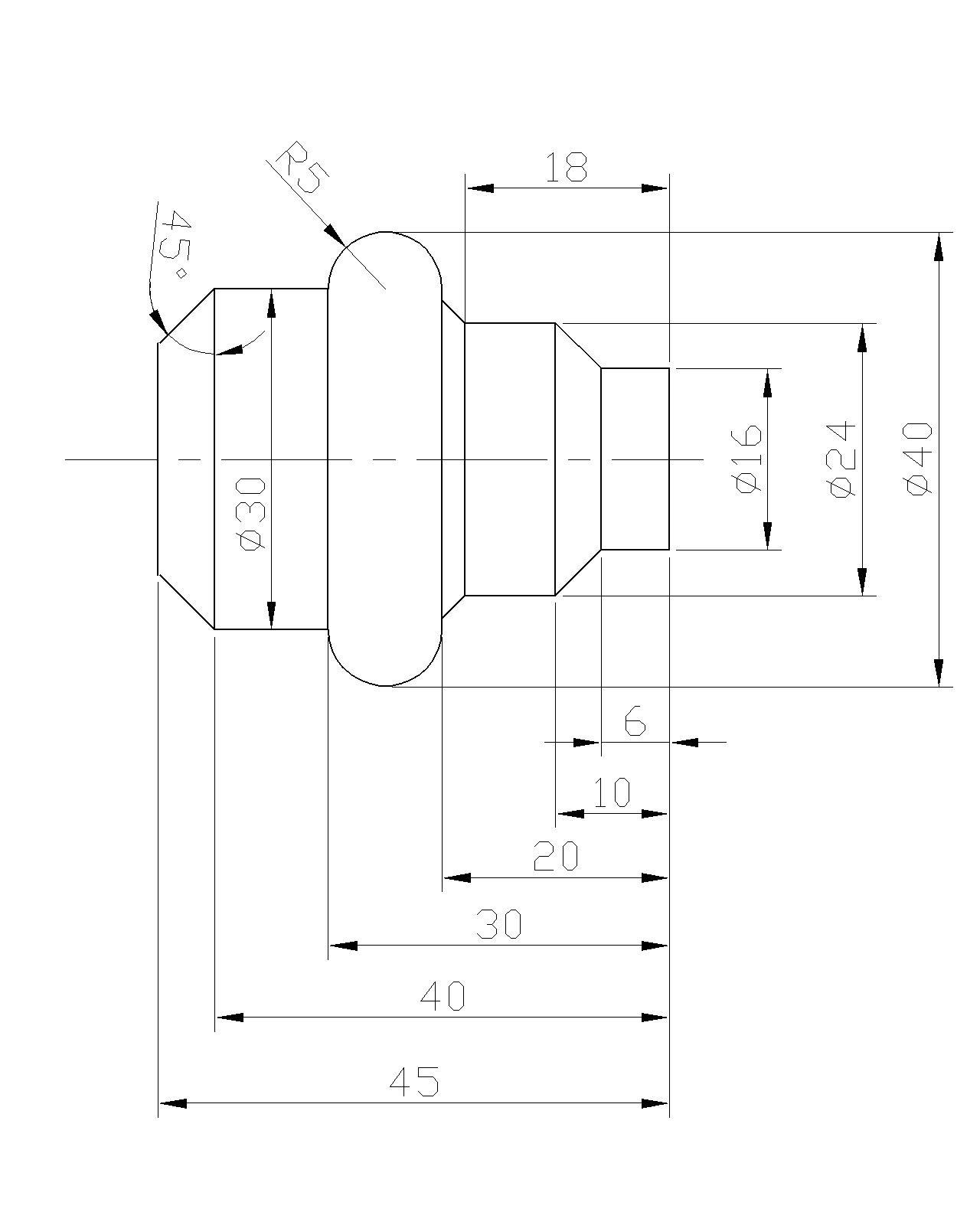

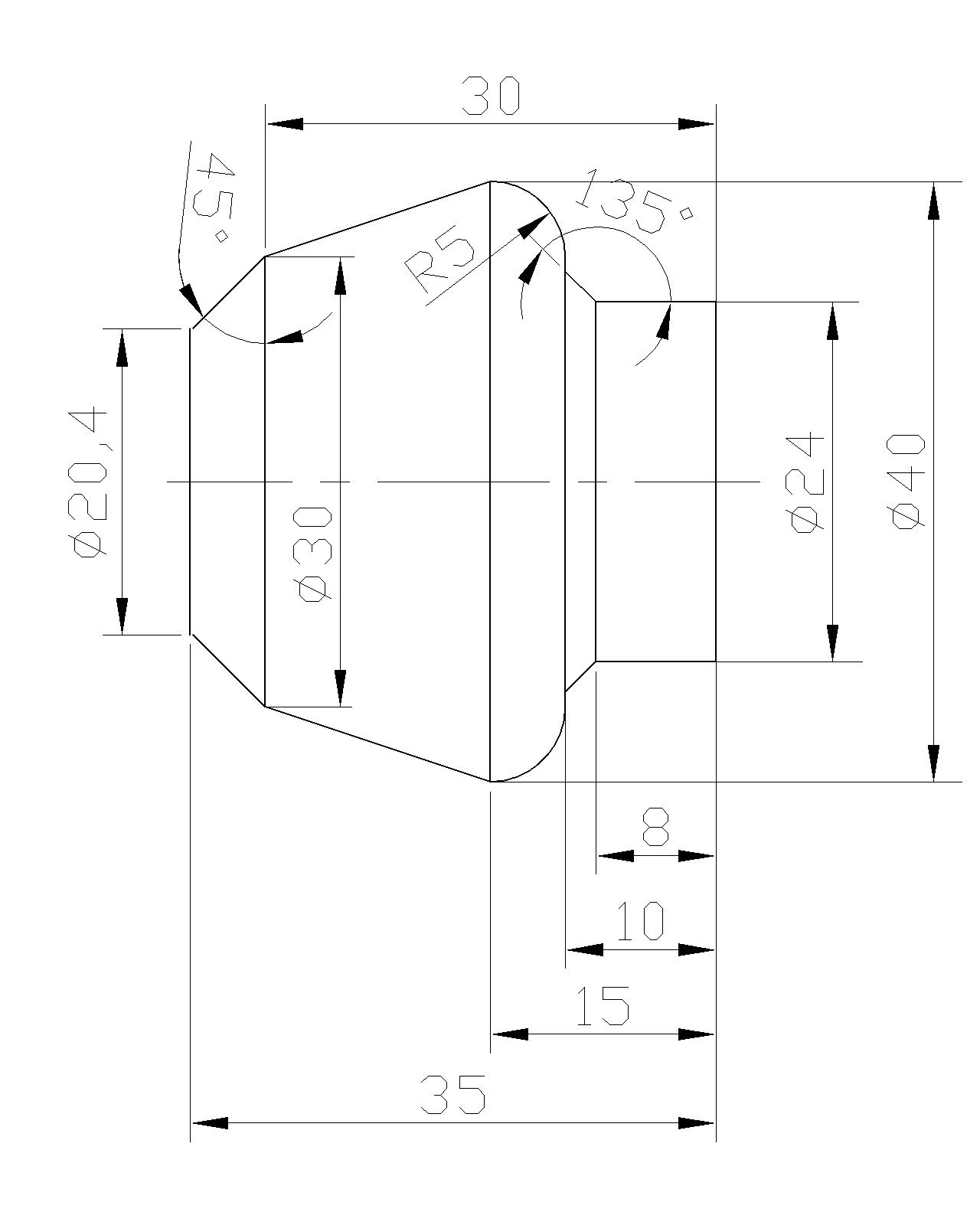

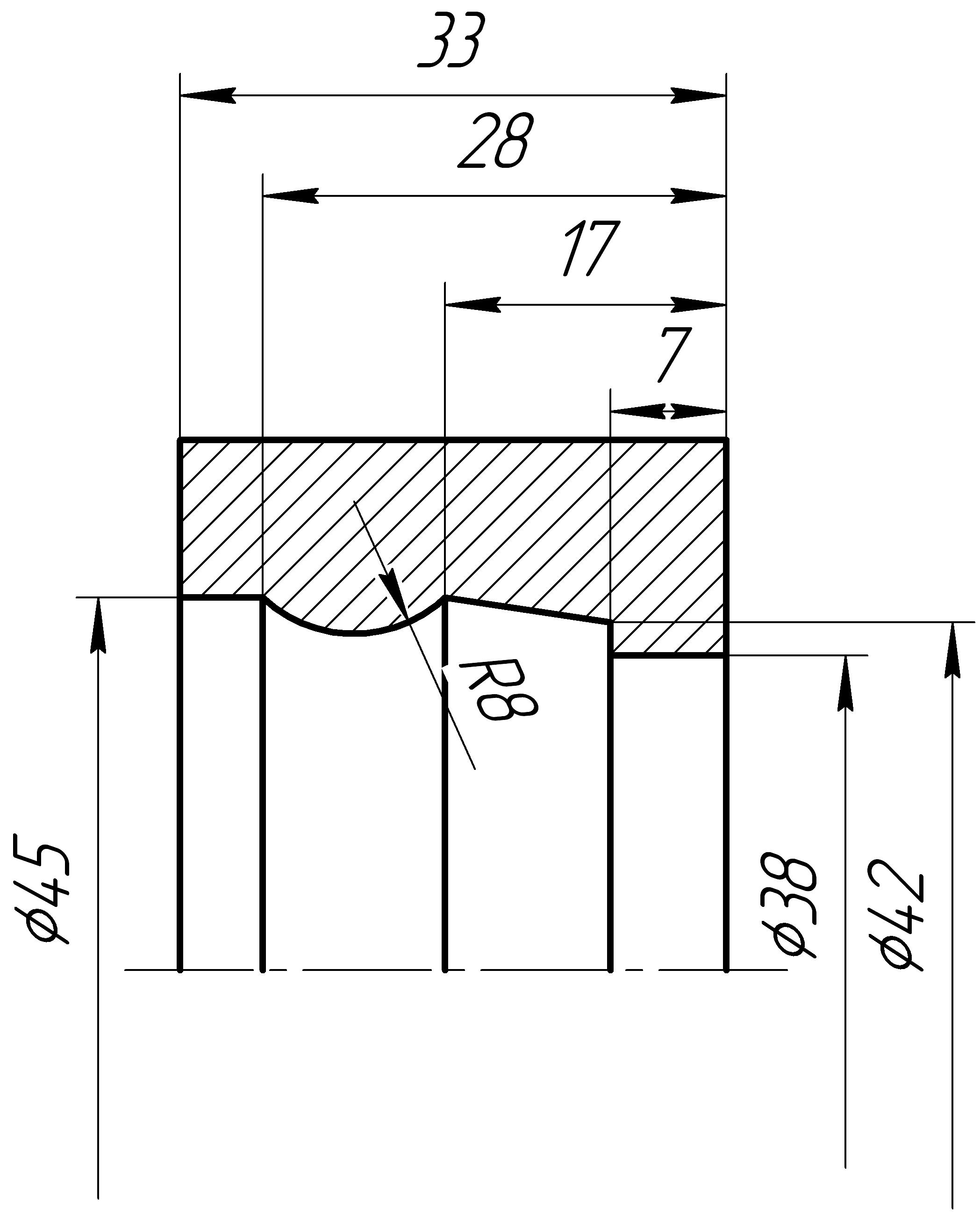

ж) з)
и) к)
|
|
л) м)
