2.3. Определение усилий от постоянных нагрузок
Силовые факторы Мl/2, Ql/2, Qоп, Rоп будем определять по линиям влияниям (см. рис. 10).
Значение площадей линий влияния сведены в таблицу.
Таблица 2.2
Усилие  |
		Размерность  |
		Значение w(+) положительных участков  |
		Значение w(-) отрицательных участков  |
		Суммарное значение w(сум)  |

Мl/2  |
		м2  |
		496,125  |
		-  |
		496,125  |

Qоп  |
		м2  |
		-  |
		-63  |
		-63  |

Ql/2  |
		м2  |
		31,5  |
		-31,5  |
		0  |

R  |
		м2  |
		63  |
		-  |
		63  |

Усилия от постоянной нагрузки определяем по формуле:
S=Σq w(сум)
где: Σq- интенсивность постоянной нагрузки из таблицы 2.1.
постоянная нагрузка приходящаяся на одну главную балку
qн = 60,75 кН/м3
qр = 75,32 кН/м3 при γf >1
qр = 54,60 кН/м3 при γf =0,9
w(сум) - суммарная площадь линии влияния из таблицы 2.2.
Расчет усилий приводится в табличной форме (табл. 2.3)

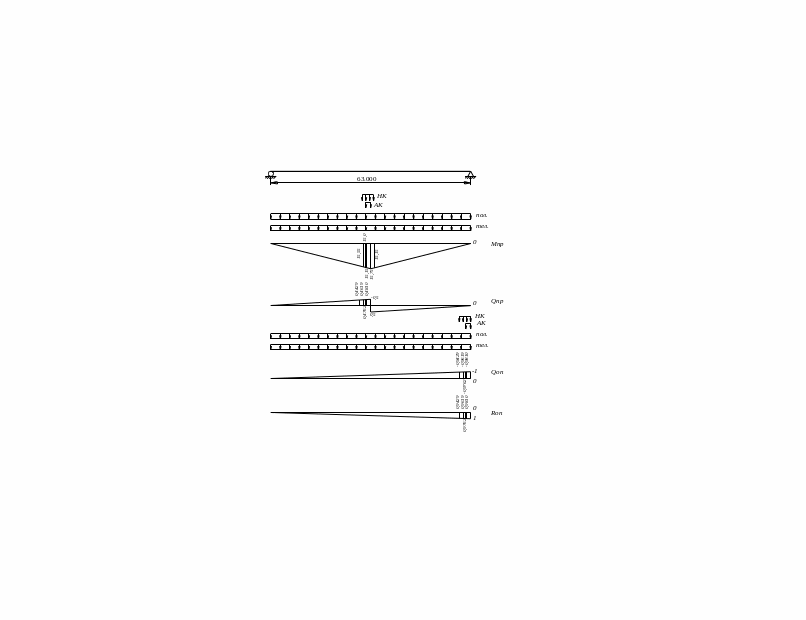

Рис. 10. Линии влияния
Таблица 2.3
Усилие  |
		Размерность  |
		Суммарное значение w(сум)  |
		Усилия от постоянной нагрузки  |
	||
Нормативное значение  |
		Расчетное усилие при  |
	||||
γf >1  |
		γf =0,9  |
	||||
Мl/2  |
		кНм  |
		496,125  |
		30139,6  |
		37368,135  |
		27088,425  |

Qоп  |
		кН  |
		-63  |
		-3827,25  |
		-4745,16  |
		-3439,8  |

Ql/2  |
		кН  |
		0  |
		0  |
		0  |
		0  |

R  |
		кН  |
		63  |
		3827,25  |
		4745,16  |
		3439,8  |

2.4. Определение усилий от временных нагрузок
Временными нагрузками на пролетное строение являются: А11, НК80, и толпа на тротуарах.
Для определения Q и R формула будет аналогична.
где: Р=108 кН - осевая нагрузка тележки;
Σу - сумма ординат с линии влияния;
ηтел - коэффициент поперечной установки для тележки;
γfт - коэффициент надежности для тележки А11;
(1+μ)А - динамический коэффициент для тележки А11;
υ=10,8 кН/м - интенсивность распределенной нагрузки;
w- наибольшая (по модулю) значение площади линии влияния;
γfυ - коэффициент надежности для распределенной нагрузки А11;
Ртол - вертикальная равномерно распределенная нагрузка на тротуарах;
Т=1,5 - ширина тротуара;
ηтол - коэффициент поперечной установки для толпы;
γfтол - коэффициент надежности для толпы.
Таблица 2.4
Усилие  |
			γfт  |
			γfυ  |
			ΣуАК  |
			(1+μ)т  |
			(1+μ)ν  |
			w(сум)  |
			Ртол  |
			γfтол  |

Мl/2  |
			1,2  |
			1,2  |
			30,75  |
			1,15  |
			1,15  |
			496,125  |
			1,96  |
			1,2  |

Qоп  |
			1,2  |
			1,2  |
			-1,98  |
			1,15  |
			1,15  |
			-63  |
			1,96  |
			1,2  |

Ql/2  |
			1,2  |
			1,2  |
			-0,98  |
			1,15  |
			1,15  |
			0  |
			1,96  |
			1,2  |

R  |
			1,2  |
			1,2  |
			0,98  |
			1,15  |
			1,15  |
			63  |
			1,96  |
			1,2  |
