2. Теплопередача в однородном ограждении при установившемся потоке тепла

Представим себе условную ограждающую конструкцию, состоящую из однородного материала, через которую в холодное время года проходит постоянный тепловой поток. В этом случае график распределения температуры внутри ограждения выглядит следующим образом (рис. 1).

ф_ext t_ext

t_int ф_int

Дt_int

0 ^оС

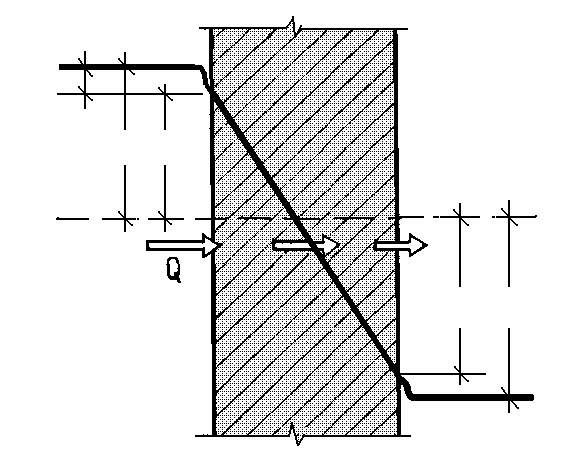

Рис. 1. Распределение температур в однородной ограждающей

конструкции при постоянном тепловом потоке

При передаче тепла через ограждающую конструкцию происходит падение температуры от t_int до t_ext. При этом общий температурный перепад t_int- t_ext представляет собой сумму трех температурных перепадов:

1. t_int-ф_int – температурный перепад между температурой воздуха в помещении t_int и температурой внутренней поверхности наружной стены ф_int ;

2. ф_int-ф_ext – температурный перепад в пределах толщины ограждающей конструкции;

3. ф_ext-t_ext – температурный перепад между температурой наружной поверхности ограждения ф_ext и температурой наружного воздуха t_ext.

Каждый из этих температурных перепадов вызван конкретным сопротивлением переносу тепла:

1. перепад t_int-ф_int – сопротивлением тепловосприятию внутренней поверхности ограждения R_int;

2. перепад ф_int-ф_ext – термическим сопротивлением конструкции R;

3. перепад ф_ext-t_ext – сопротивлением теплоотдаче наружной поверхности ограждения R_ext.

Сопротивления тепловосприятию и теплоотдаче называют также сопротивлениями теплообмену; они имеют такую же размерность, как и термическое сопротивление, т. е. м²· ^оС/Вт.

Общее (приведенное) термическое сопротивление однослойной ограждающей конструкции R_o, м²· ^оС/Вт, равно сумме всех термических сопротивлений, т. е.

					(1)
где	бint –		коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м2·оС), определяемый по табл. 1;
	бext –		коэффициент теплоотдачи наружной поверхности ограждающих конструкций, Вт/(м2·оС), определяемый по табл. 2;
	R –		термическое сопротивление однослойной конструкции, (м2·оС)/Вт, определяемое по формуле
				(2)
где	д –	толщина слоя, м;
	л –	расчетный коэффициент теплопроводности материала слоя, Вт/(м·оС), принимаемый по приложению 5, учитывая условия эксплуатации ограждающих конструкций (А или Б), принимаемые в зависимости от влажностного режима помещений и зоны влажности района строительства по табл. 3. При этом влажностный режим помещений в холодный период года следует определять по табл. 4, зону влажности района строительства – по карте зон влажности [1, прил. В].

Таблица 1

Коэффициент теплоотдачи внутренней поверхности ограждающей конструкции [1, табл. 7]

Внутренняя поверхность ограждающих конструкций		Коэффициент теплоотдачи бint, Вт/(м2· оС)
1.	Стен, полов, гладких потолков с выступающими ребрами при отношении высоты h ребер к расстоянию a между гранями соседних ребер h/a ≤ 0,3	8,7
2.	Потолков с выступающими ребрами при отношении h/a > 0,3	7,6
3.	Окон	8,0
4.	Зенитных фонарей	9,9

Таблица 2
