Конструктивные решения покрытий из условий энергосбережения

Эскиз конструкции

Состав слоёв

Вид теплоизоляции

1

2

3

Чердачное перекрытие в зданиях с холодным чердаком

1 – Железобетонная многопустотная плита, д = 0,22 м;

2 – пароизоляция – один слой рубероида;

3 – теплоизоляция;

4 – стяжка из цементно- песчаного раствора д = 0,02 м

а) Плиты пенополистирольные ПСБ-С г = 40 кг/м³;

б) плиты фенольные ФРП-1 г = 100 кг/м³;

в) плиты минераловатные повышенной жесткости г = 100-200 кг/м³

Покрытия в зданиях с теплым чердаком и безрулонной кровлей

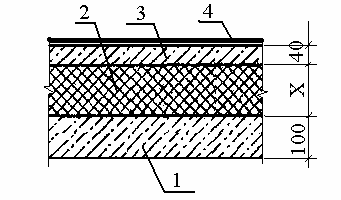

1 – Железобетон д = 0,1 м;

2 – теплоизоляция;

3 – железобетон д ≥ 0,04 м;

4 – окраска гидроизоляционной кремнийорганической мастикой

а) Плиты пенополистирольные ПСБ-С г = 40 кг/м³;

б) плиты фенольные ФРП-1 г = 100 кг/м³;

в) плиты минераловатные повышенной жесткости г = 100-200 кг/м³

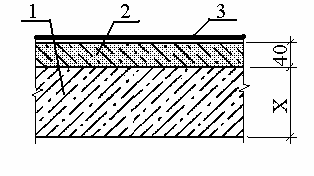

1 – Теплоизоляция;

2 – железобетон

д ≥ 0,04 м;

3 – окраска гидроизоляционной кремнийорганической мастикой

Легкие бетоны

плотностью

г ≥ 1200 кг/м³

1

2

3

Совмещенные (бесчердачные) покрытия

1 – Железобетонная плита, д = 0,03 м (или железобетонная многопустотная плита, д = 0,22 м);

2 – пароизоляция – один слой рубероида;

3 – теплоизоляция;

4 – стяжка из цементно-песчаного раствора д = 0,015 м;

5 – рулонный ковер;

6 – гравий на антисептированной мастике, д = 0,02 м

а) Плиты пенополистирольные ПСБ-С г = 40кг/м3;

б) плиты фенольные ФРП-1 г = 100 кг/м3;

в) плиты минераловатные повышенной жесткости г = 100-200 кг/м3

1 – Стальной профилированный настил;

2 – рубероид, наклеенный на горячем битуме;

3 – теплоизоляция;

4 – рулонный ковер;

5 – гравий на антисептированной мастике,

д = 0,02 м

а) Плиты фенольные ФРП-1 г = 100 кг/м3;

б) плиты минераловатные повышенной жесткости г = 100-200 кг/м3

1 – Стальной профилированный настил;

2 – теплоизоляция;

3 – мешочная бумага или слой рубероида;

4 – рулонный ковер;

5 – гравий на антисептированной мастике,

д = 0,02 м

а) Пенополиуретан заливочный г = 40 кг/м3;

б) фенольный пенопласт заливочный г = 100 кг/м3

№ п/п

Материал

Плотность г, кг/м³

Расчетные коэффициенты теплопроводности л, Вт/(м·^оC), при условиях эксплуатации

A

Б

1

2

3

4

5

1. Теплоизоляционные материалы

А. Полимерные (ГОСТ 26254)

1

Экструдированный пенополистирол фирмы БАСФ ТУ 22 44-001-47547616-00 Стиродур 2500С

25-45

0, 031

0,031

2

Пенополистирол фирмы БАСФ Стиропор PS15

15

0,040

0,044

3

То же, PS20

20

0,038

0,042

4

То же, PS30

30

0,036

0,040

5

Пенополистирол (ТУ 6-05-11-78)

150

0,052

0,06

6

То же

100

0,041

0,052

7

Пенополистирол (ГОСТ 15588-70*)

40

0,041

0,05

8

Пенопласт ПХВ-1 и ПВ1

125

0,06

0,064

9

То же

≤ 100

0,05

0,052

10

Пенополиуретан Изолан 105 для среднего теплоизоляционного слоя и с внутренней стороны

40-70

0,027

0,027

11

Пенопласт жесткий ЦУСПОР-5162(2) для наружной теплоизоляции и покрытия

50-70

0,029

0,029

12

Карбамидный пенопласт

«Метгэм-пласт» (бывший пеноизол)

15-20

0,031

0,031

13

Пенополиуретановое покрытие

ИЗОКОР 105 МГ

≥ 150

0,036

0,036

14

Пенополиуретан

80

0,05

0,05

15

То же

60

0,041

0,041

16

То же

40

0,04

0,04

17

Плиты из резольно - фенолформальдегидного пенопласта (ГОСТ 20916)

100

0,052

0,076

18

То же

75

0,05

0,07

19

То же

50

0,05

0,064

20

То же

40

0,041

0,06

21

Перлитопластбетон (ТУ 480-1-145-74)

200

0,052

0,06

1

2

3

4

5

22

То же

100

0,041

0,05

23

Теплоизоляционные изделия из вспененного синтетического каучука «Аэрофлекс»

80

0,04

0,054

Теплоизоляционные изделия из вспененного синтетического каучука «Кайманфлекс»:

24

EC, ST

60-80

0,039

0,039

25

ECO

60-95

0,041

0,041

26

Экструзионный пенополистирол

«Пеноплекс» (ТУ 5767002-46261013),

тип 35

35

0,029

0,030

27

То же, тип 45

45

0,031

0,032

Б. Минераловатные и стекловолокнистые, пеностекло, газостекло

28

Маты минераловатные прошивные (ГОСТ 1880) и на синтетическом связующем (ГОСТ 9573)

125

0,064

0,07

29

То же

75

0,06

0,064

30

То же

50

0,052

0,06

31

Плиты минераловатные мягкие, полужесткие и жесткие на синтетическом и битумном связующих (ГОСТ 9573, ГОСТ 10140, ГОСТ 22950)

350

0,09

0,11

32

То же

300

0,087

0,09

33

То же

200

0,076

0,08

34

То же

100

0,06

0,07

35

То же

50

0,052

0,06

Минераловатные изделия «Роквул»:

36

плита 200

200

0,05

0,05

37

плита 150

150

0,047

0,047

38

плита 100

100

0,045

0,045

39

маты 50

50

0,047

0,047

40

маты 35

35

0,048

0,048

Плиты из стеклянного штапельного волокна «Флайдер-Чудово»:

41

маты М-11

11

0,055

0,055

42

маты М-15

15

0,053

0,053

43

маты М-25

25

0,05

0,05

44

плита П-15

15

0,055

0,055

45

плита П-35

35

0,046

0,046

1

2

3

4

5

46

плита П-60

60

0,045

0,045

47

плита П-85

85

0,05

0,05

48

Плиты минераловатные повышенной жесткости на органофосфатном связующем

200

0,07

0,076

Базальтовая изоляция ТЕРМО:

49

Термолайт (ПМ-35)

40

0,038

0,044

50

Термолайт + (ПМ-50)

55

0,038

0,043

51

Термовент (ПЖ-80)

90

0,038

0,04

52

Термомонолит (ПЖ-120)

130

0,038

0,041

53

Термофасад (ПСЖ-150 Фасад)

≥150

0,039

0,043

54

Плиты полужесткие минераловатные на крахмальном связующем

200

0,076

0,08

55

То же

125

0,06

0,064

56

Плиты из стеклянного штапельного волокна на синтетическом связующем (ГОСТ 10499)

50

0,06

0,064

57

Маты и полосы из стеклянного волокна прошивные (ТУ 21-23-72-75)

150

0,064

0,07

58

Пеностекло или газостекло

400

0,12

0,14

59

То же

300

0,11

0,12

60

То же

200

0,08

0,09

В. Плиты из природных органических и неорганических материалов

61

Плиты древесно-волокнистые и древесно-стружечные (ГОСТ 4598, ГОСТ 8904, ГОСТ 10632)

1000

0,23

0,39

62

То же

800

0,19

0,23

63

То же

600

0,13

0,16

64

То же

400

0,11

0,13

65

То же

200

0,07

0,08

66

Плиты фибролитовые и арболит (ГОСТ 19222) на портландцементе

800

0,24

0,3

67

То же

600

0,18

0,23

68

То же

400

0,13

0,16

69

То же

300

0,11

0,14

70

Плиты камышитовые

300

0,09

0,14

71

То же

200

0,07

0,09

72

Плиты торфяные теплоизоляционные

300

0,07

0,08

73

То же

200

0,06

0,064

1

2

3

4

5

74

Плиты из гипса (ГОСТ 6428)

1200

0,41

0,47

75

То же

1000

0,29

0,35

76

Листы гипсовые обшивочные (сухая штукатурка) (ГОСТ 6266)

800

0,19

0,21

77

Изделия из вспученного перлита на битумном связующем (ГОСТ 16136)

400

0,12

0,13

Г. Засыпки

78

Гравий керамзитовый (ГОСТ 9757)

800

0,21

0,23

79

То же

600

0,17

0,2

80

То же

400

0,13

0,14

81

То же

300

0,12

0,13

82

То же

200

0,11

0,12

83

Щебень из доменного шлака (ГОСТ 5578), шлаковой пемзы и аглопорита (ГОСТ 9757)

800

0,21

0,26

84

То же

600

0,18

0,21

85

То же

400

0,14

0,16

86

Щебень и песок из перлита с вспученного (ГОСТ 10832)

600

0,111

0,12

87

То же

400

0,087

0,09

88

То же

200

0,076

0,08

89

Вермикулит вспученный (ГОСТ 12865)

200

0,9

0,11

90

То же

100

0,076

0,08

91

Песок для строит. работ (ГОСТ 8736)

1600

0,47

0,58

Д. Теплые растворы (ГОСТ 28013)

92

Цементно-шлаковый

1400

0,52

0,64

93

То же

1200

0,47

0,58

94

Цементно-перлитовый

1000

0,26

0,3

95

То же

800

0,21

0,26

96

Гипсоперлитовый

600

0,19

0,23

97

Поризованный гипсоперлитовый

500

0,15

0,19

98

То же

400

0,13

0,15

2. Конструкционно-теплоизоляционные материалы

А. Бетоны на природных пористых заполнителях (ГОСТ 25820, ГОСТ 22263)

99

Пемзобетон

1600

0,62

0,68

100

То же

1400

0,49

0,54

101

То же

1200

0,4

0,43

102

То же

1000

0,3

0,34

103

То же

800

0,22

0,26

1

2

3

4

5

Б. Бетоны на искусственных пористых заполнителях (ГОСТ 25820, ГОСТ 9757)

104

Керамзитобетон на керамзитовом песке и керамзитопенобетон

1800

0,80

0,92

105

То же

1600

0,67

0,79

406

То же

1400

0,56

0,65

107

То же

1200

0,44

0,52

108

То же

1000

0,33

0,41

109

То же

800

0,24

0,31

110

То же

600

0,2

0,26

111

То же

500

0,17

0,23

112

Керамзитобетон на кварцевом песке с поризацией

1200

0,52

0,58

113

То же

1000

0,41

0,47

114

То же

800

0,29

0,35

115

Керамзитобетон на перлитовом песке

1000

0,35

0,41

116

То же

800

0,29

0,35

117

Шлакопемзобетон (термозитобетон)

1800

0,63

0,78

118

То же

1600

0,52

0,63

119

То же

1400

0,44

0,52

120

То же

1200

0,37

0,44

121

То же

1000

0,31

0,37

122

Шлакопемзопено- и шлакопемзогазобетон

1600

0,63

0,7

123

То же

1400

0,52

0,58

124

То же

1200

0,41

0,47

125

То же

1000

0,35

0,41

126

То же

800

0,29

0,35

127

Полистиролбетон (ТУ 5741-159-002-84807, ТУ 5760-160-0284807)

600

0,175

0,20

128

То же

500

0,14

0,16

129

То же

400

0,12

0,135

130

То же

300

0,09

0,11

131

То же

200

0,070

0,08

132

То же

150

0,057

0,06

В. Бетоны ячеистые (ГОСТ 25485, ГОСТ 5742)

133

Газо- и пенобетон, газо- и пеносиликат

1000

0,41

0,47

134

То же

800

0,33

0,37

135

То же

600

0,22

0,26

136

То же

400

0,14

0,15

137

То же

300

0,11

0,13

1

2

3

4

5

138

Газо- и пенозолобетон

1200

0,52

0,58

139

То же

1000

0,44

0,5

140

То же

800

0,35

0,41

Г. Кирпичная кладка из сплошного кирпича

141

Глиняного обыкновенного (ГОСТ 530) на цементно-песчаном растворе

1800

0,7

0,81

142

Глиняного обыкновенного на цементно-шлаковом растворе

1700

0,64

0,76

143

Глиняного обыкновенного на цементно-перлитовом растворе

1600

0,58

0,7

144

Силикатного (ГОСТ 379) на цементно-песчаном растворе

1800

0,76

0,87

145

Шлакового на цементно-песчаном растворе

1500

0,64

0,7

Д. Кирпичная кладка из пустотного кирпича

146

Керамического пустотного плотностью 1400 кг/м³ (брутто) на цементно-песчаном растворе

1600

0,58

0,64

147

Керамического пустотного плотностью 1300 кг/м³ (брутто) на цементно-песчаном растворе

1400

0,52

0,58

148

Керамического пустотного плотностью 1000 кг/м³ (брутто) на цементно-песчаном растворе

1200

0,47

0,52

149

Силикатного одиннадцатипустотного (ГОСТ 379) на цементно-песчаном растворе

1500

0,7

0,81

150

Силикатного четырнадцатипустотного (ГОСТ 379) на цементно-песчаном растворе

1400

0,64

0,76

Е. Дерево и изделия из него

151

Сосна и ель поперек волокон (ГОСТ 8486, ГОСТ 9463)

500

0,14

0,18

152

Сосна и ель вдоль волокон

500

0,29

0,35

153

Дуб поперек волокон (ГОСТ 9462, ГОСТ 2695)

700

0,18

0,23

154

Дуб вдоль волокон

700

0,35

0,41

155

Фанера клееная (ГОСТ 8673)

600

0,15

0,18

156

Картон облицовочный (ГОСТ 8740)

1000

0,21

0,23

1

2

3

4

5

157

Картон строительный многослойный

650

0,15

0,18

3. Конструкционные материалы

А. Бетоны (ГОСТ 7473,ГОСТ 25192) и растворы (ГОСТ 28013)

158

Железобетон (ГОСТ 26633)

2500

1,92

2,04

159

Бетон на гравии или щебне из природного камня (ГОСТ 26633)

2400

1,74

1,86

160

Раствор цементно-песчаный

1800

0,76

0,93

161

Раствор сложный (песок, известь ,цемент)

1700

0,76

0,93

162

Раствор известково-песчаный

1600

0,7

0,81

Б. Облицовка природным камнем (ГОСТ 9480)

163

Гранит, гнейс и базальт

2800

3,49

3,49

164

Мрамор

2800

2,91

2,91

165

Известняк

2000

1,16

1,28

166

То же

1800

0,93

1,05

167

То же

1600

0,73

0,81

168

То же

1400

0,56

0,58

В. Материалы кровельные , гидроизоляционные , облицовочные и рулонные покрытия для полов (ГОСТ 23835, ГОСТ 30547)

169

Листы асбестоцементные плоские (ГОСТ 18124)

1800

0,47

0,52

170

То же

1600

0,35

0,41

171

Асфальтобетон (ГОСТ 9128)

2100

1,05

1,05

172

Рубероид (ГОСТ 10923), пергамин (ГОСТ 2697), толь

600

0,17

0,17

173

Линолеум поливинилхлоридный на теплоизолир. подоснове (ГОСТ 18108)

1800

0,38

0,38

174

То же

1600

0,33

0,33

175

Линолеум поливинилхлоридный на тканевой основе (ГОСТ 7251)

1800

0,35

0,35

176

То же

1600

0,29

0,29

177

То же

1400

0,23

0,23

Г. Металлы и стекло

178

Сталь стержневая арматурная (ГОСТ 10884, ГОСТ 5781)

7850

58

58

179

Чугун (ГОСТ 9583)

7200

50

50

180

Алюминий (ГОСТ 22233, ГОСТ 24767)

2600

221

221

181

Медь (ГОСТ 931, ГОСТ 15527)

8500

407

407

182

Стекло оконное (ГОСТ 111)

2500

0,76

0,76
